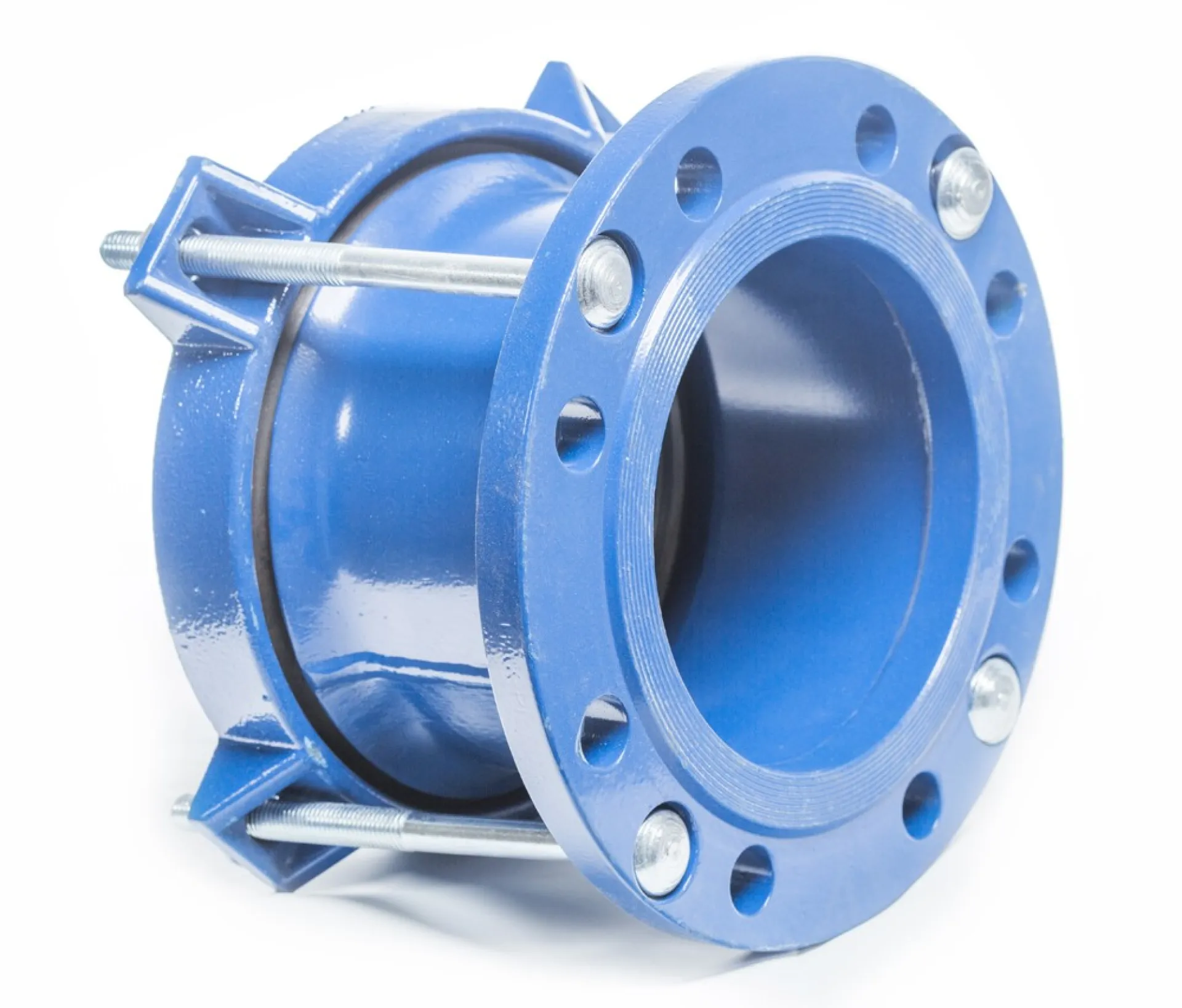

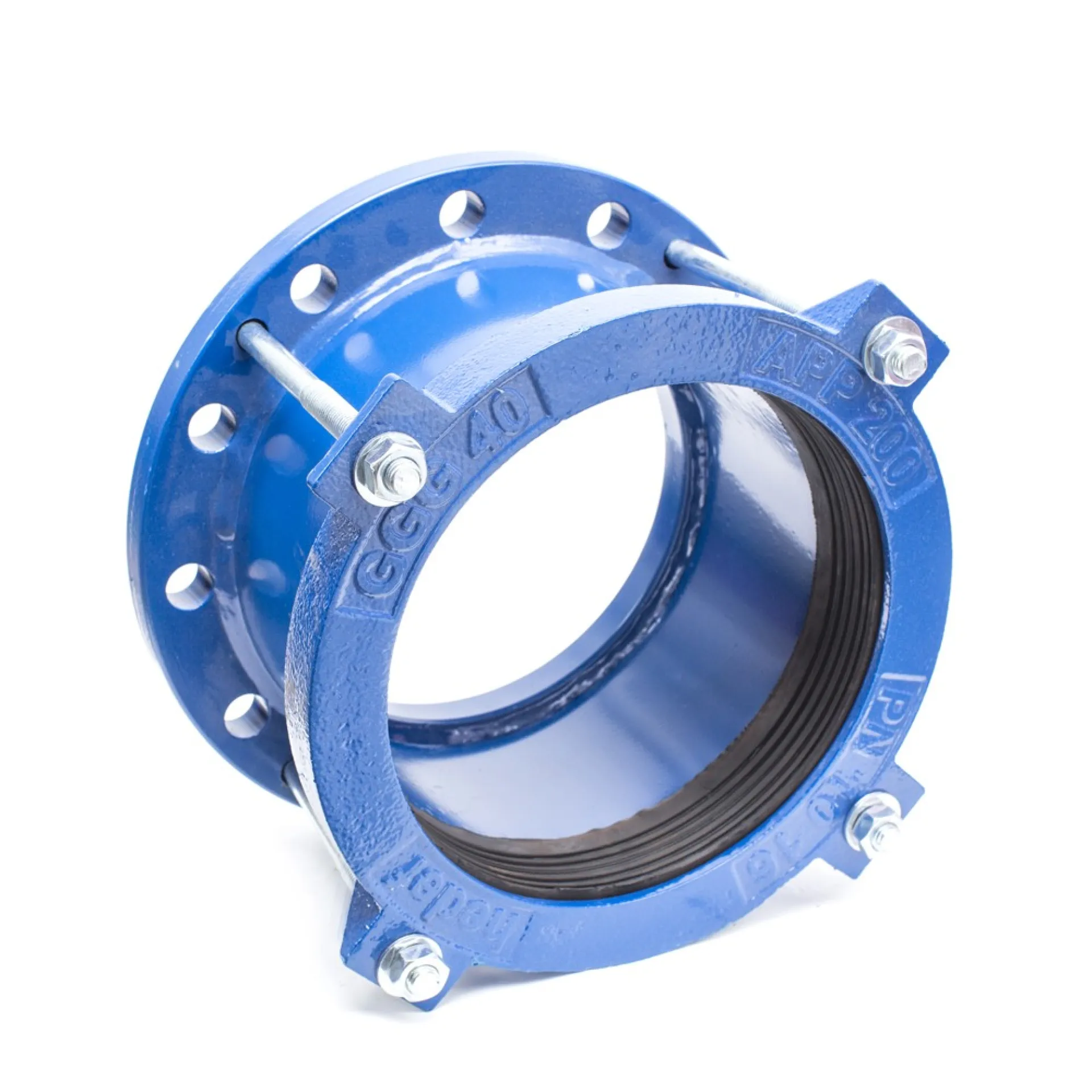

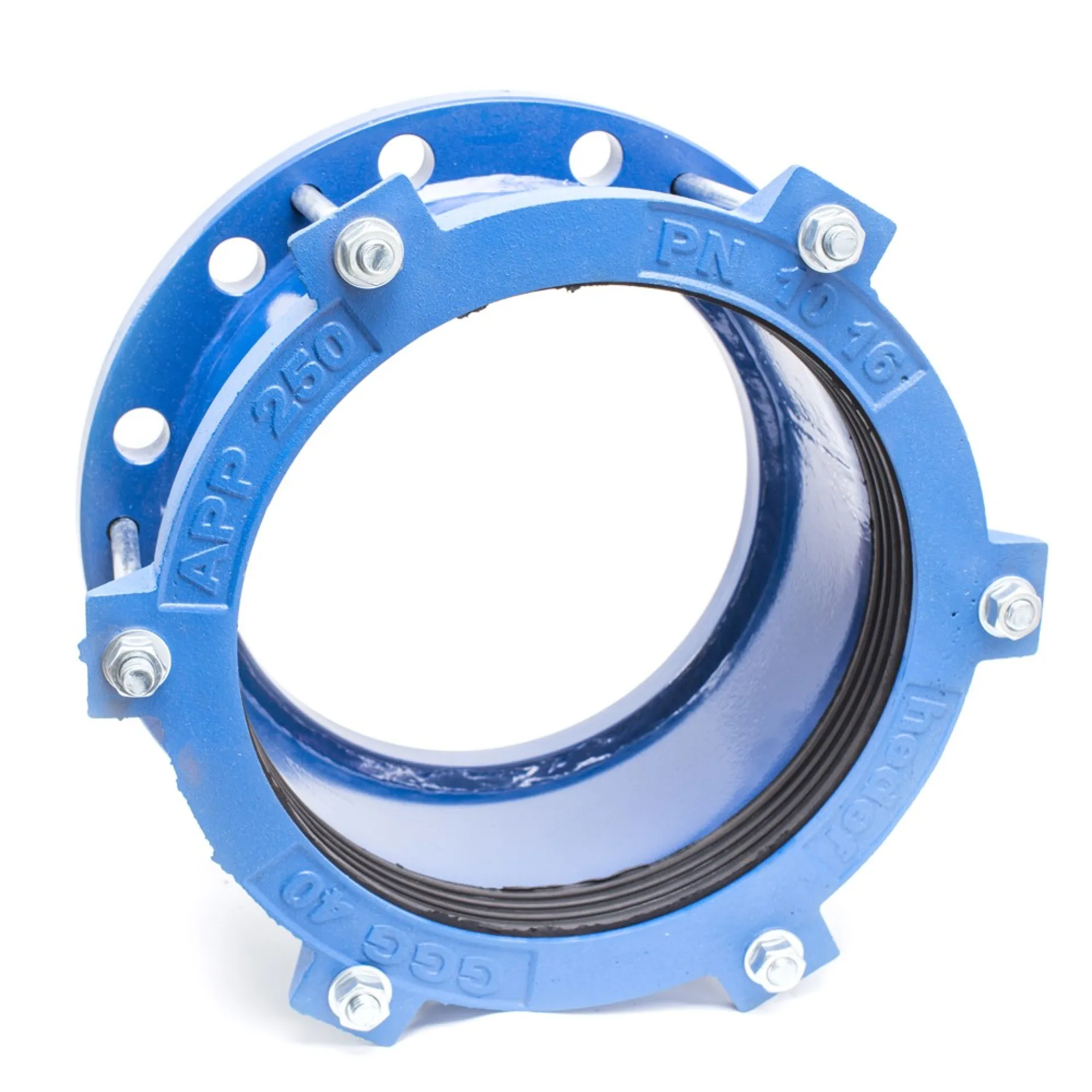

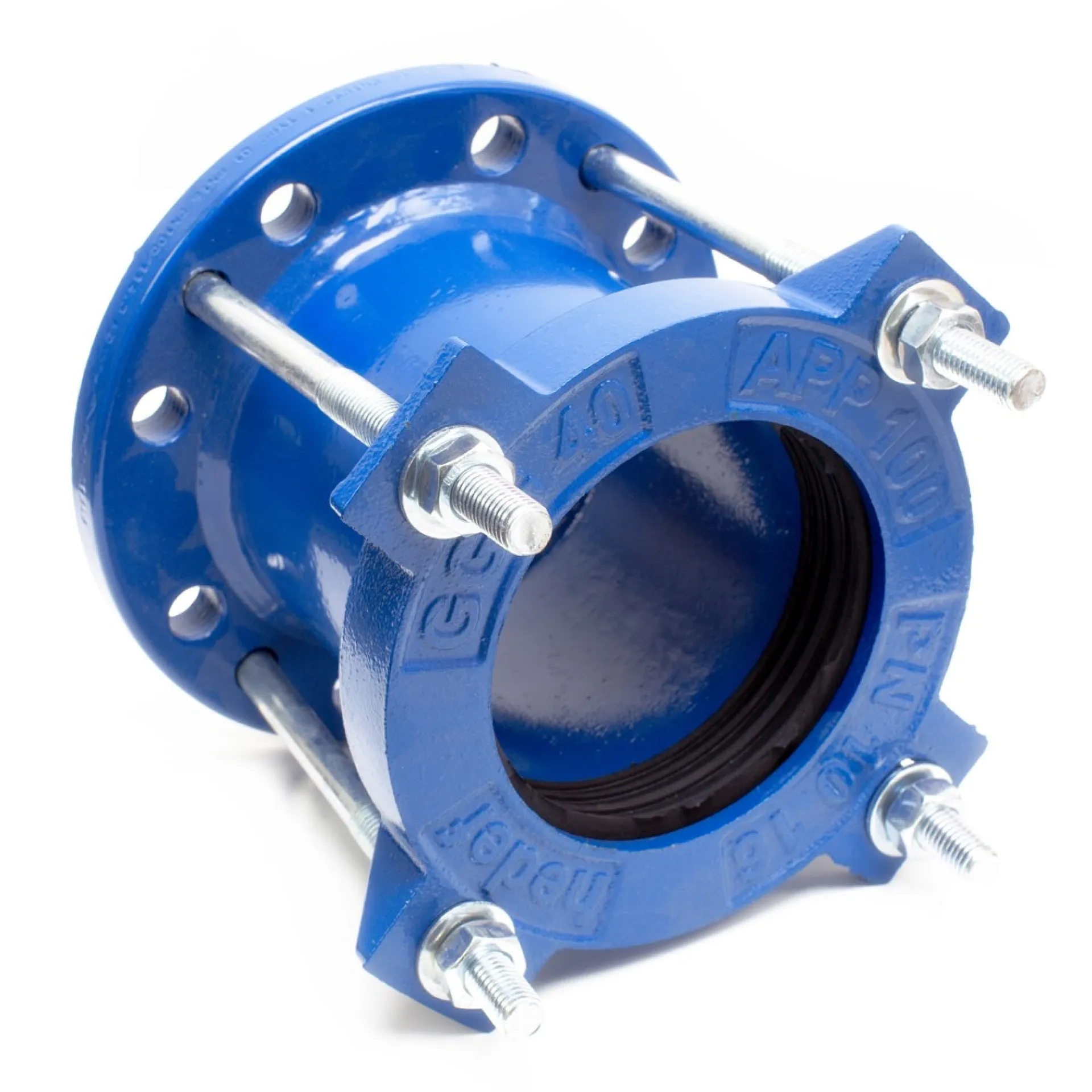

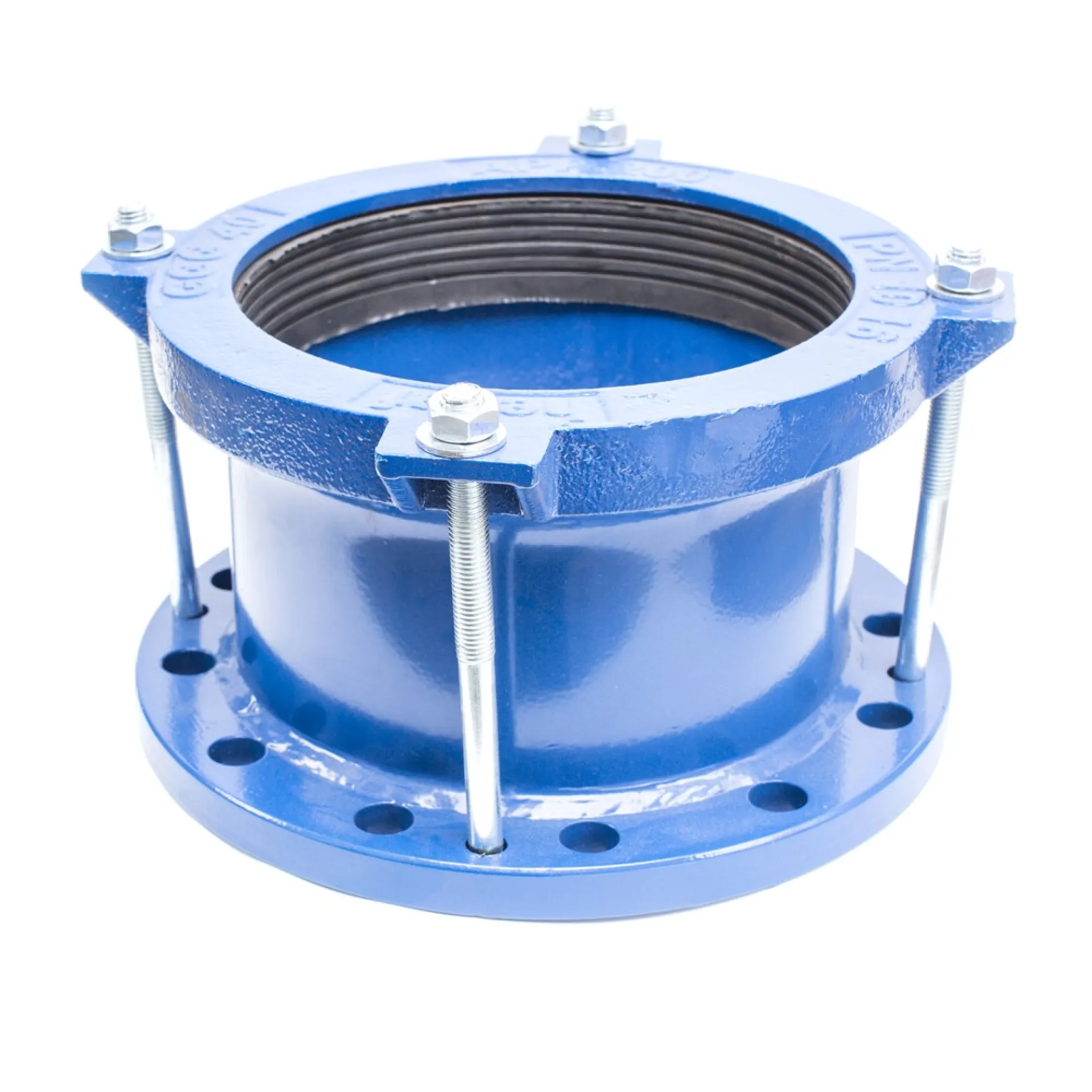

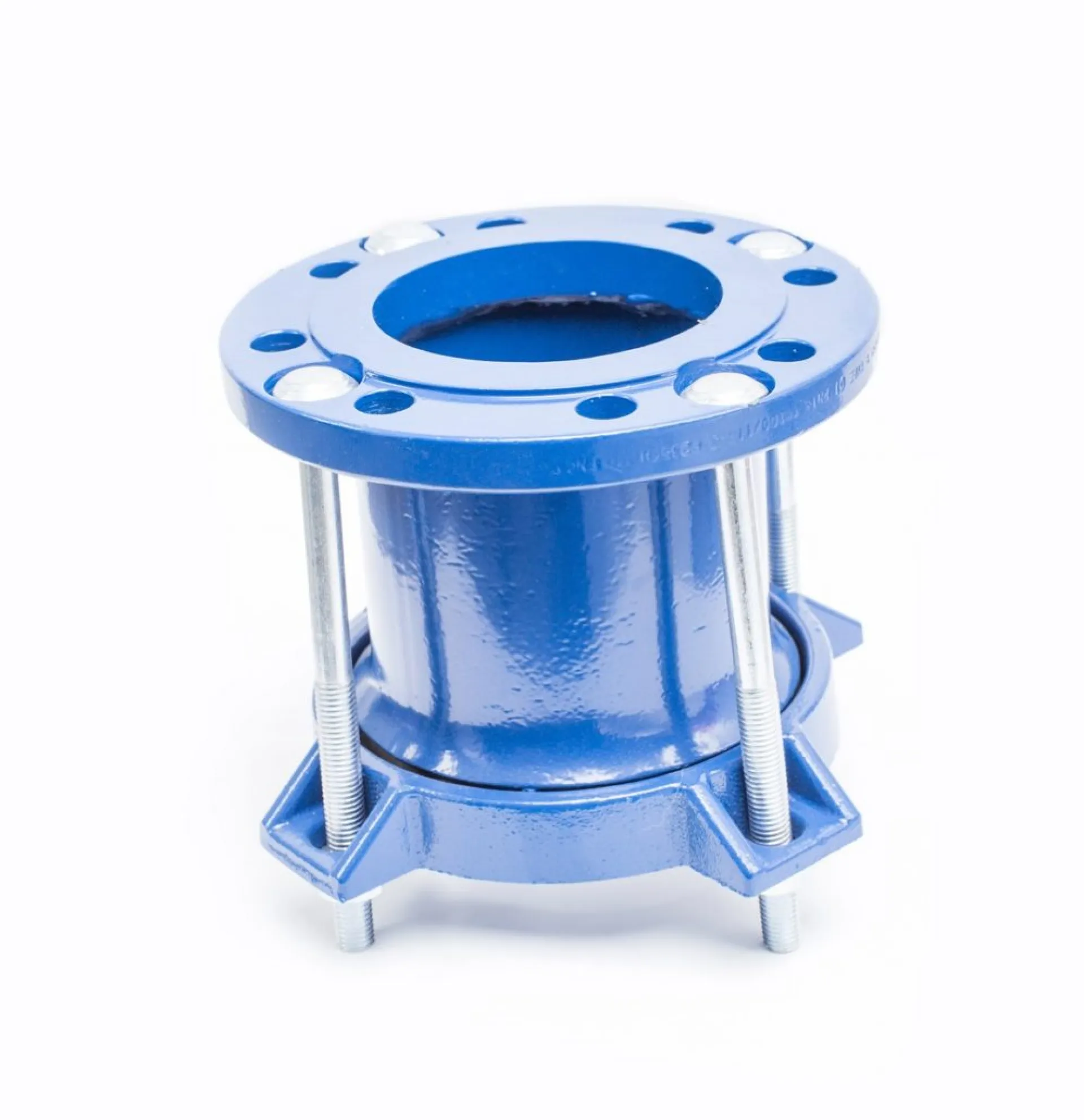

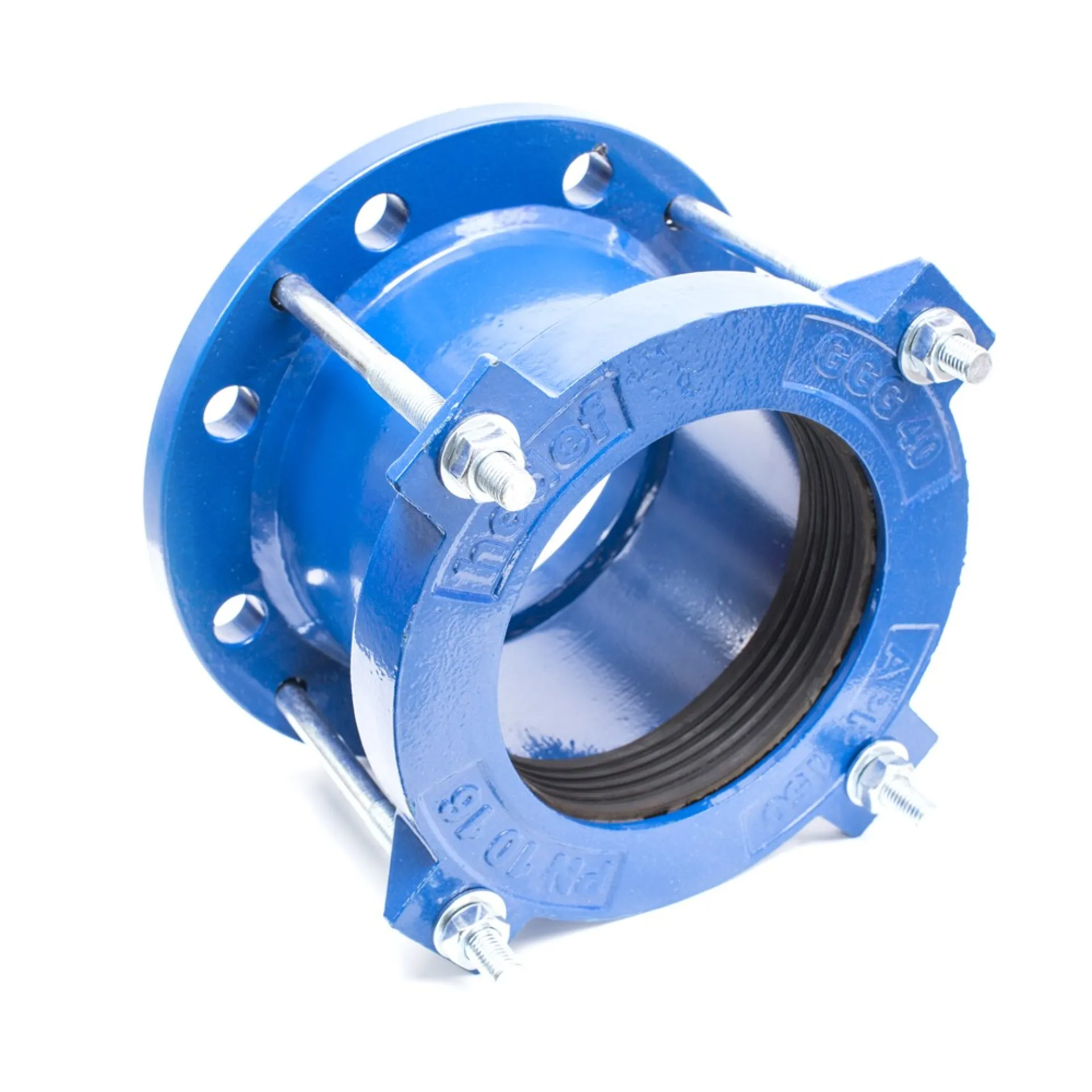

APP-F

Flanş Adaptörü

Ürünler / Boru Bağlantı Adaptörleri / Flanşlı Boru Bağlantı Adaptörü

Farklı Cins Boruları Flanşlı Ekipmanlara Bağlayan APP Mühendisliği

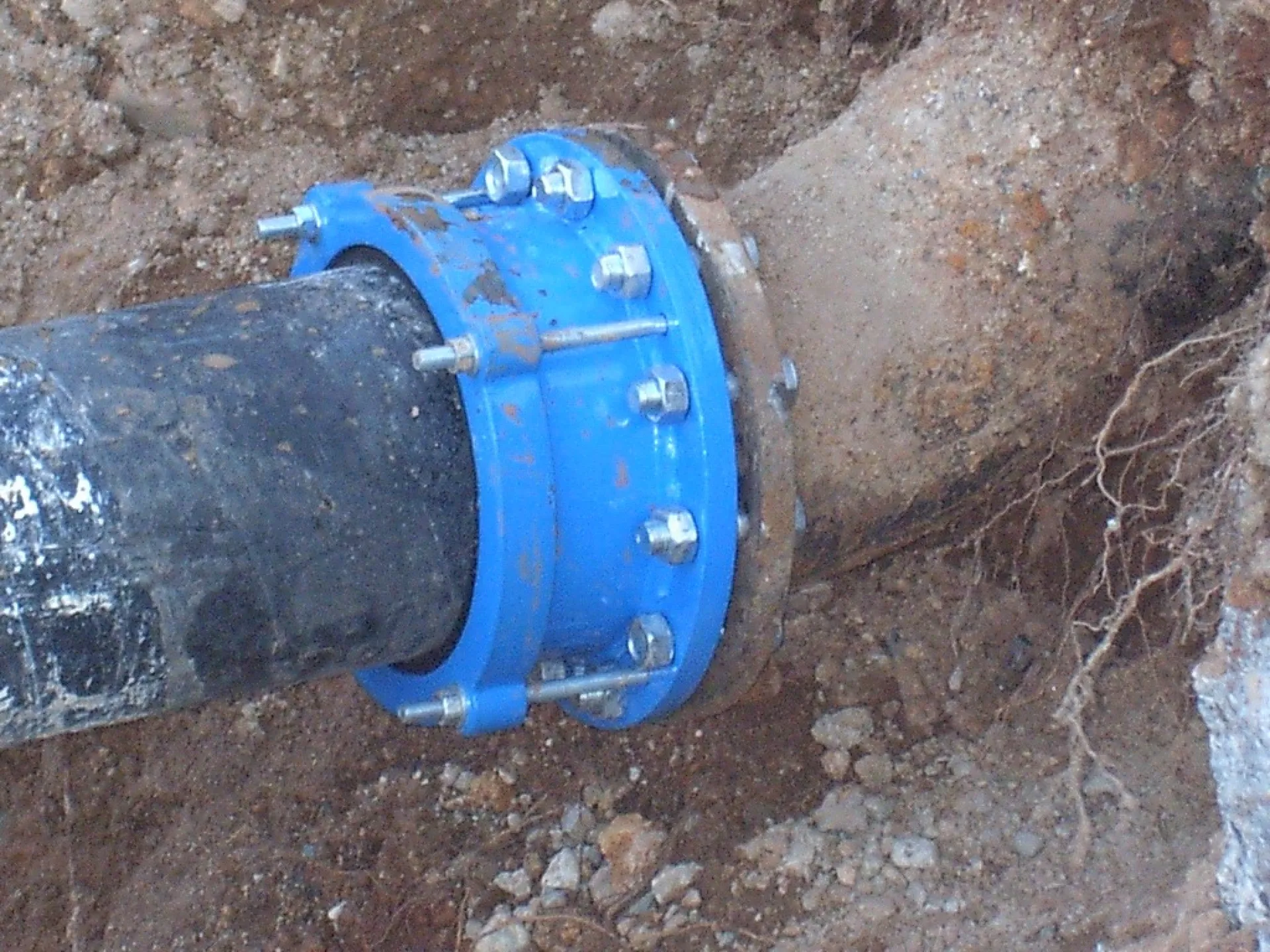

APP Flanş Adaptörleri, her cins borunun vana, pompa, debimetre gibi flanşlı ekipmanlara veya hatlara güvenli ve sızdırmaz bir şekilde bağlanması için tasarlanmıştır. Geniş toleranslı yapısı sayesinde sahada oluşabilecek küçük çap farklılıklarını tolere ederek hızlı ve sorunsuz montaj imkânı sunar.

Üniversal Adaptasyon: Mevcut tüm boru tiplerine standart flanşlı bağlantı ve hat vanası montajı imkanı.
Ekonomik Demontaj Çözümü: Vana, debimetre ve benzeri aksesuarlar için hafif tip demontaj parçası olarak kullanılan, pratik ve düşük maliyetli tasarım.
Kaynaksız Montaj: Kaynak gerektirmeyen yapısı sayesinde, akışın durdurulamadığı borularda vana ve debimetre montajı için idealdir.
Tam Uyumluluk: Farklı malzeme ve çaplardaki boruları standart flanş normlarına dönüştürür.

TEMEL AVANTAJLAR

  • Farklı boru cinsleri ile uyum (Duktil, Pik, AÇB, PVC, PE, CTP vb.)
  • Farklı boru cinslerini flanşlı sistemlere kolayca entegre eder.
  • Flanşlı vanaların ve ekipmanların demontajını ve bakımını kolaylaştırır.
  • Sıkışık alanlarda ve vana odalarında kompakt kurulum imkânı sunar.
  • 3°ye kadar açısal sapma ve zemin hareketlerini sönümleme kabiliyeti.
  • 5 mm’ye kadar genleşme ve büzülme toleransı
  • Zorlu saha koşullarında hızlı kurulum sağlar,işçilik maliyetlerini düşürür.
  • Stok çeşitliliğini azaltan ekonomik çözüm
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir

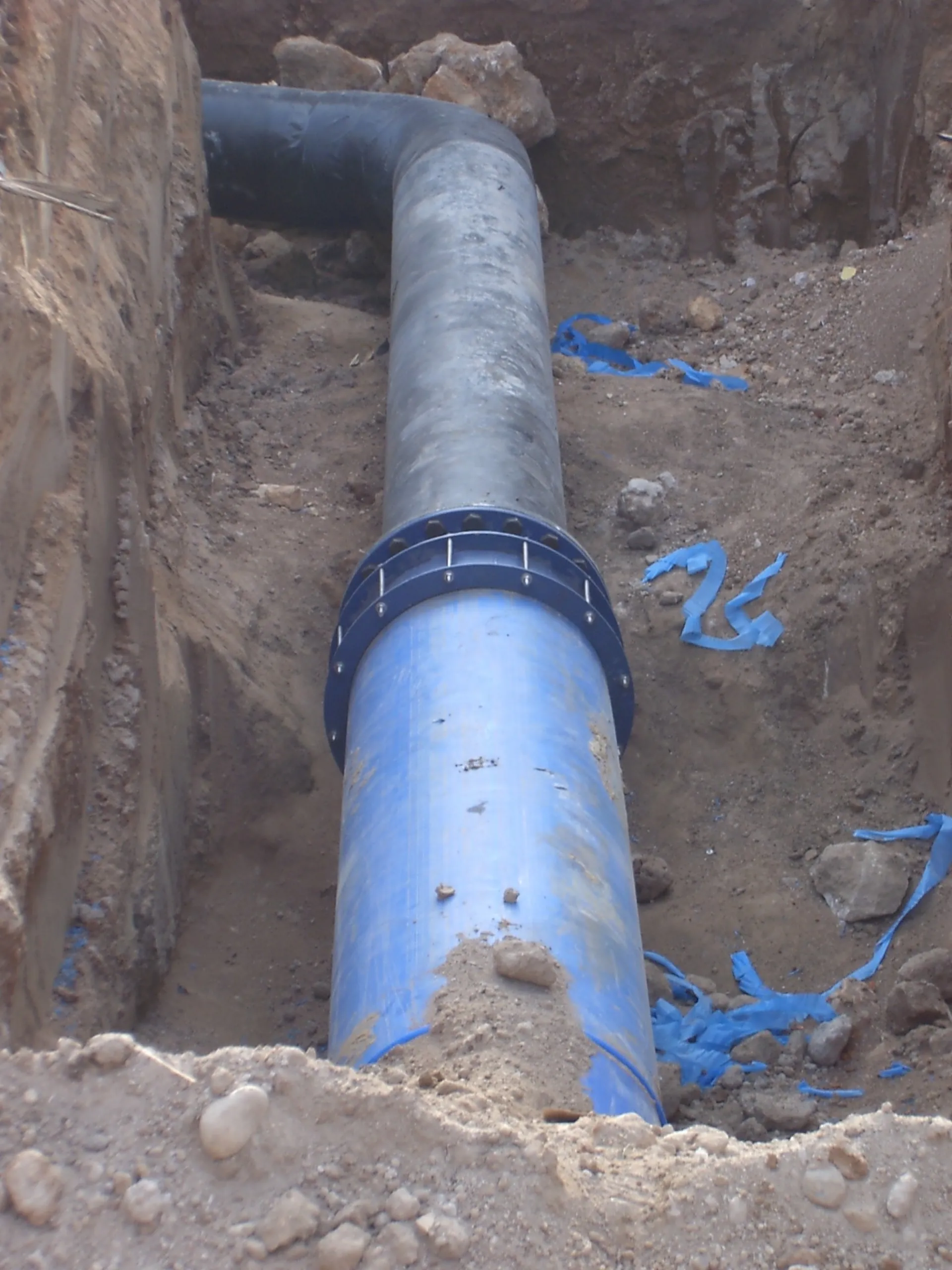

  • İçme suyu ve altyapı hatları
  • Endüstriyel boru sistemleri
  • Arıtma tesisleri ve pompa istasyonları

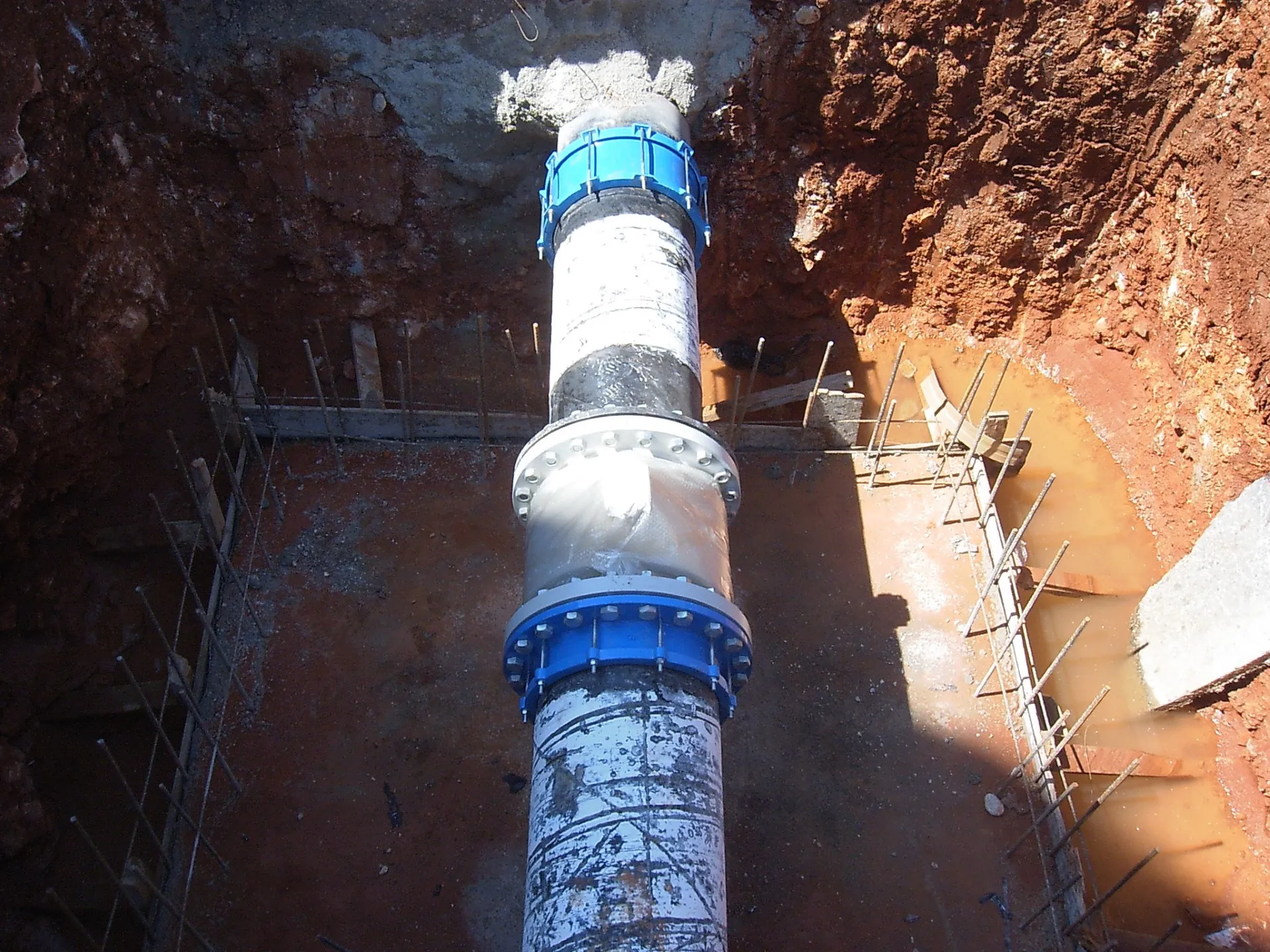

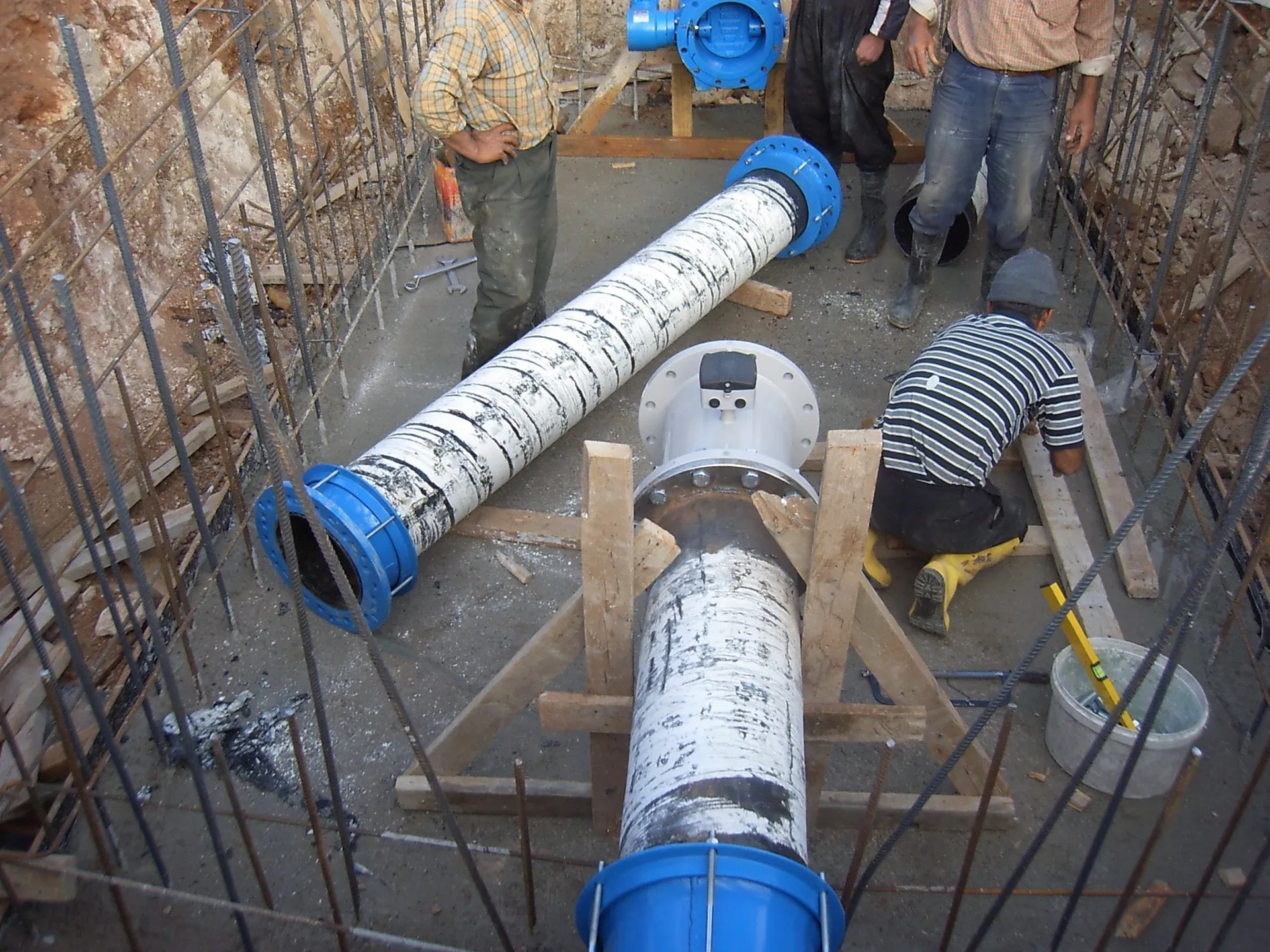

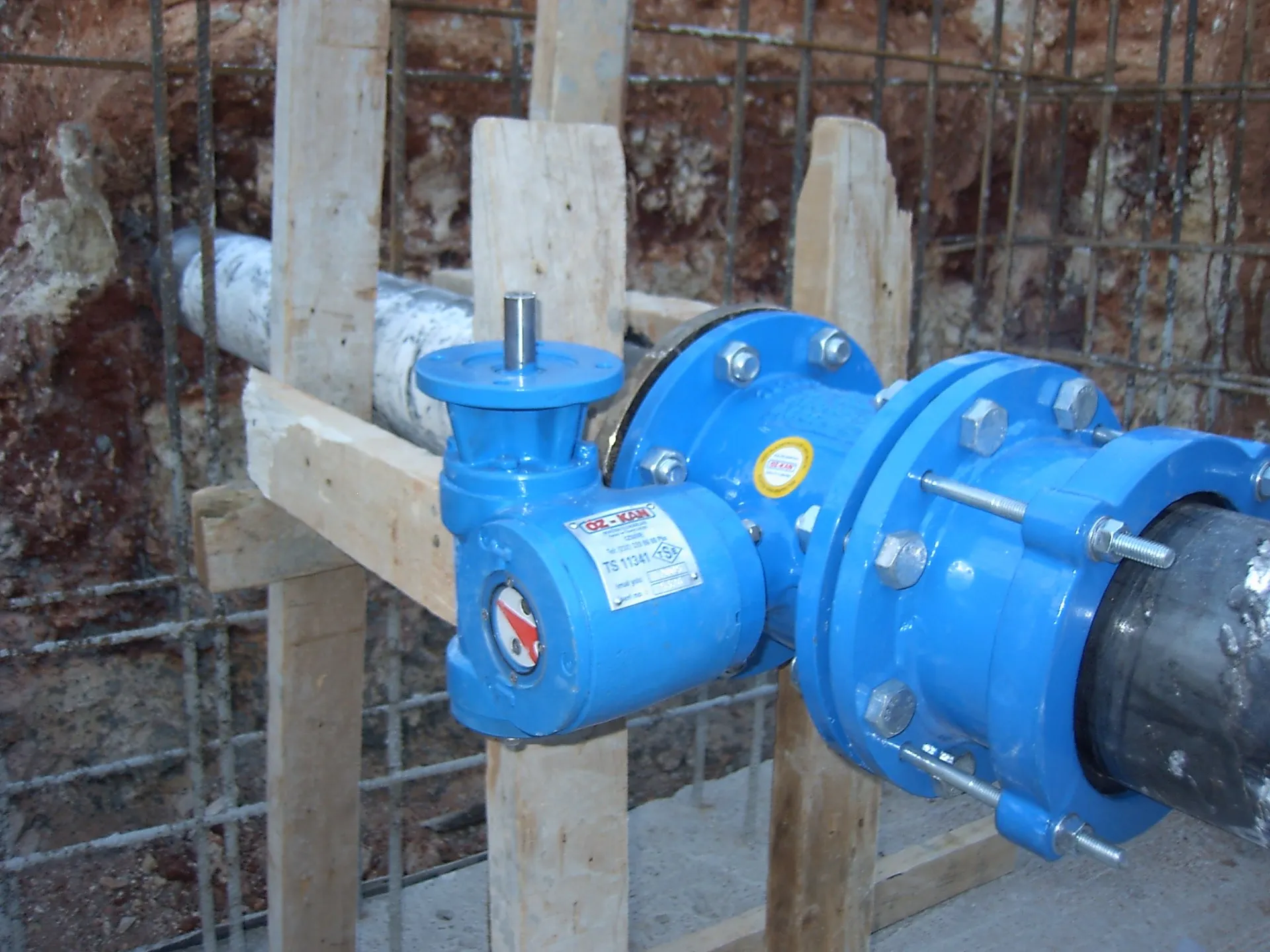

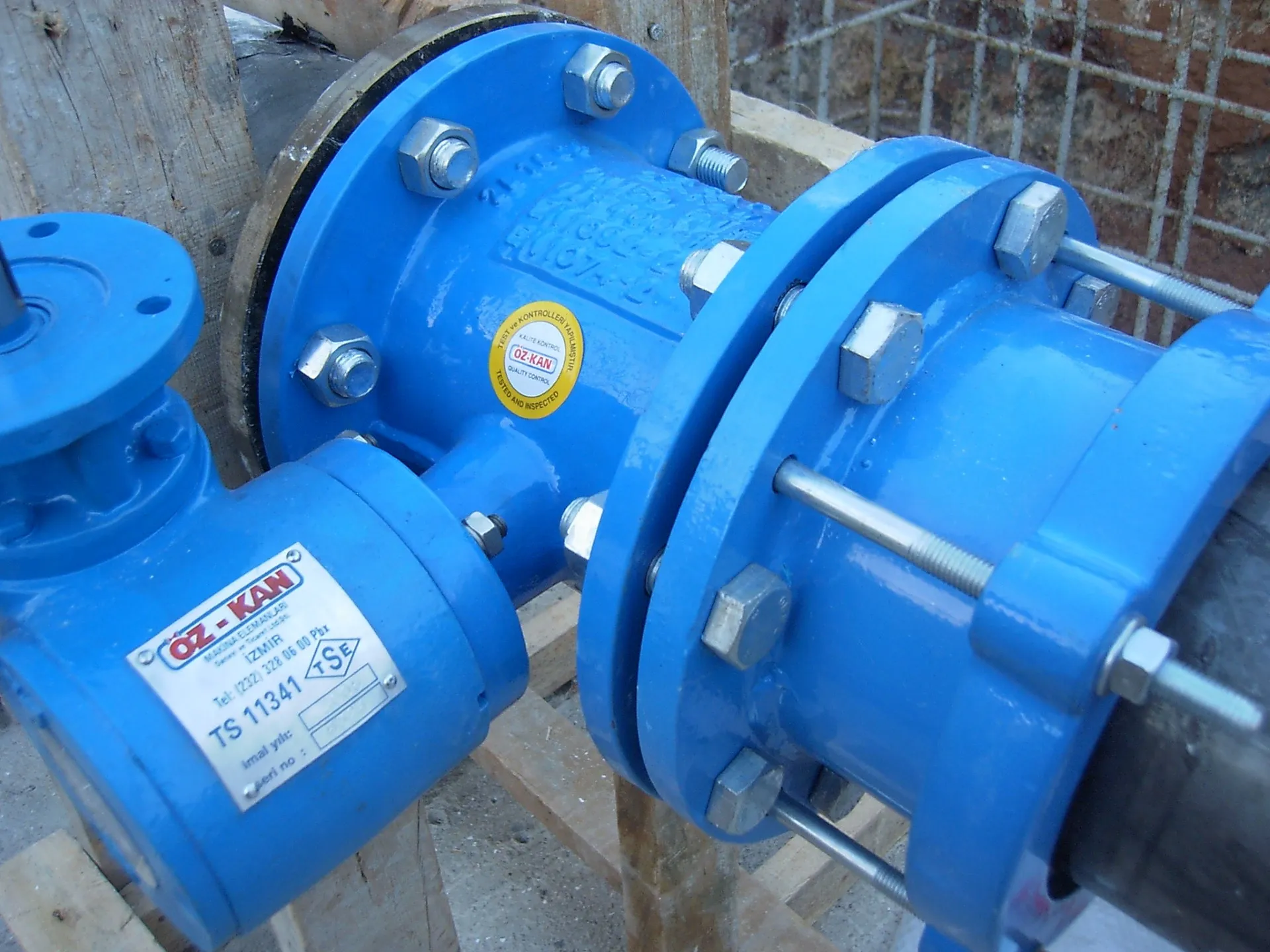

  • Vana ve ekipman bağlantıları

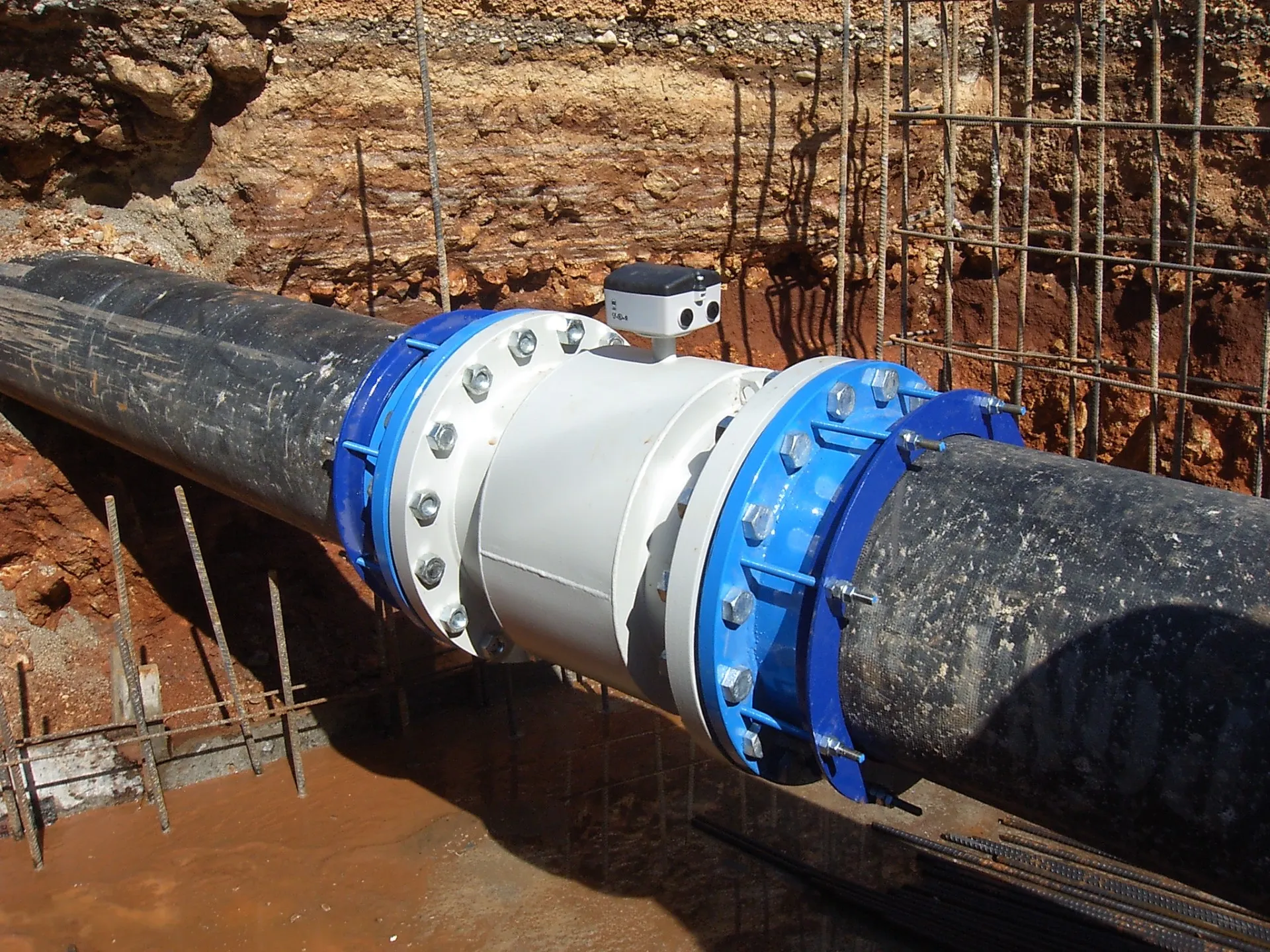

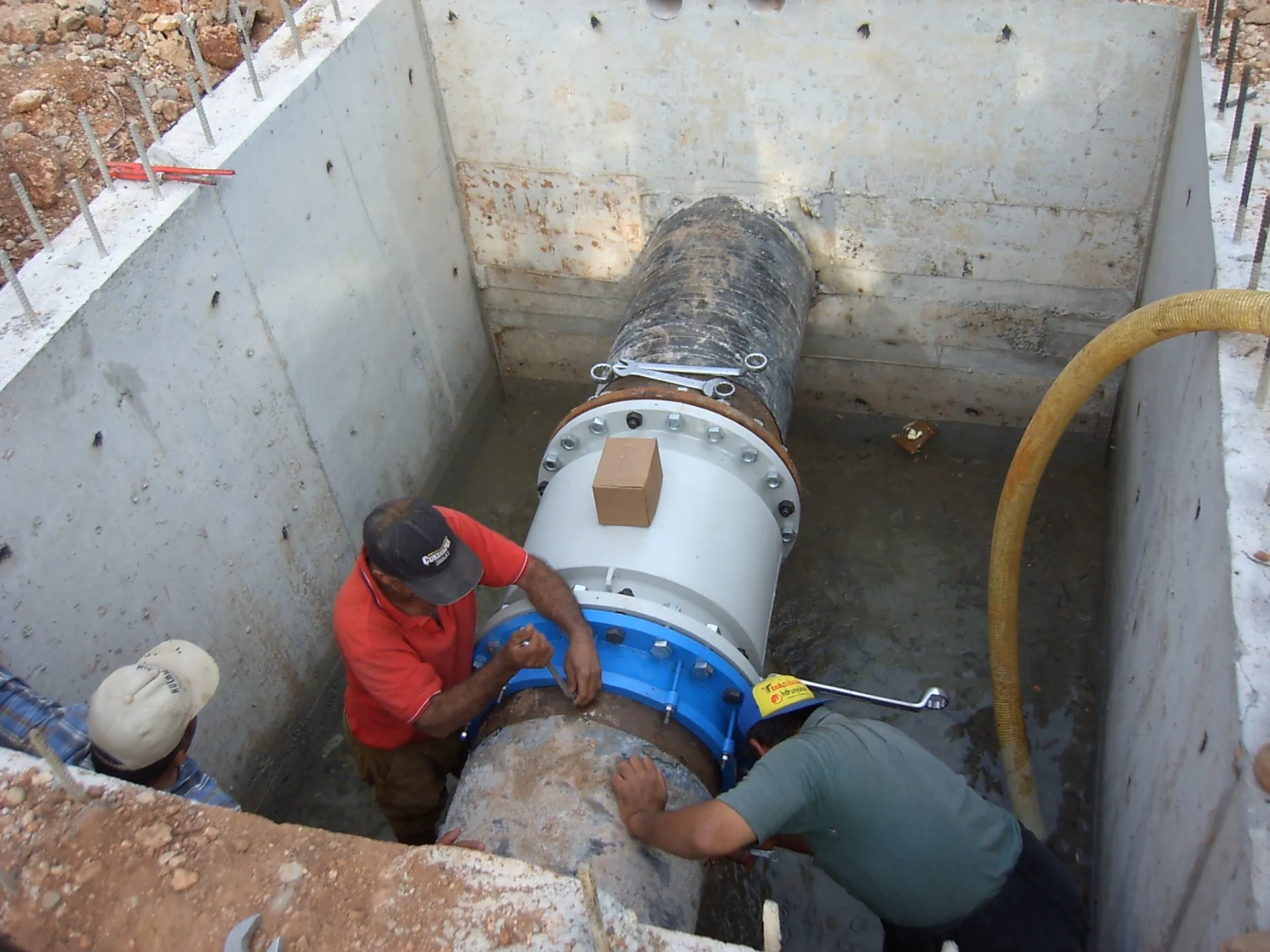

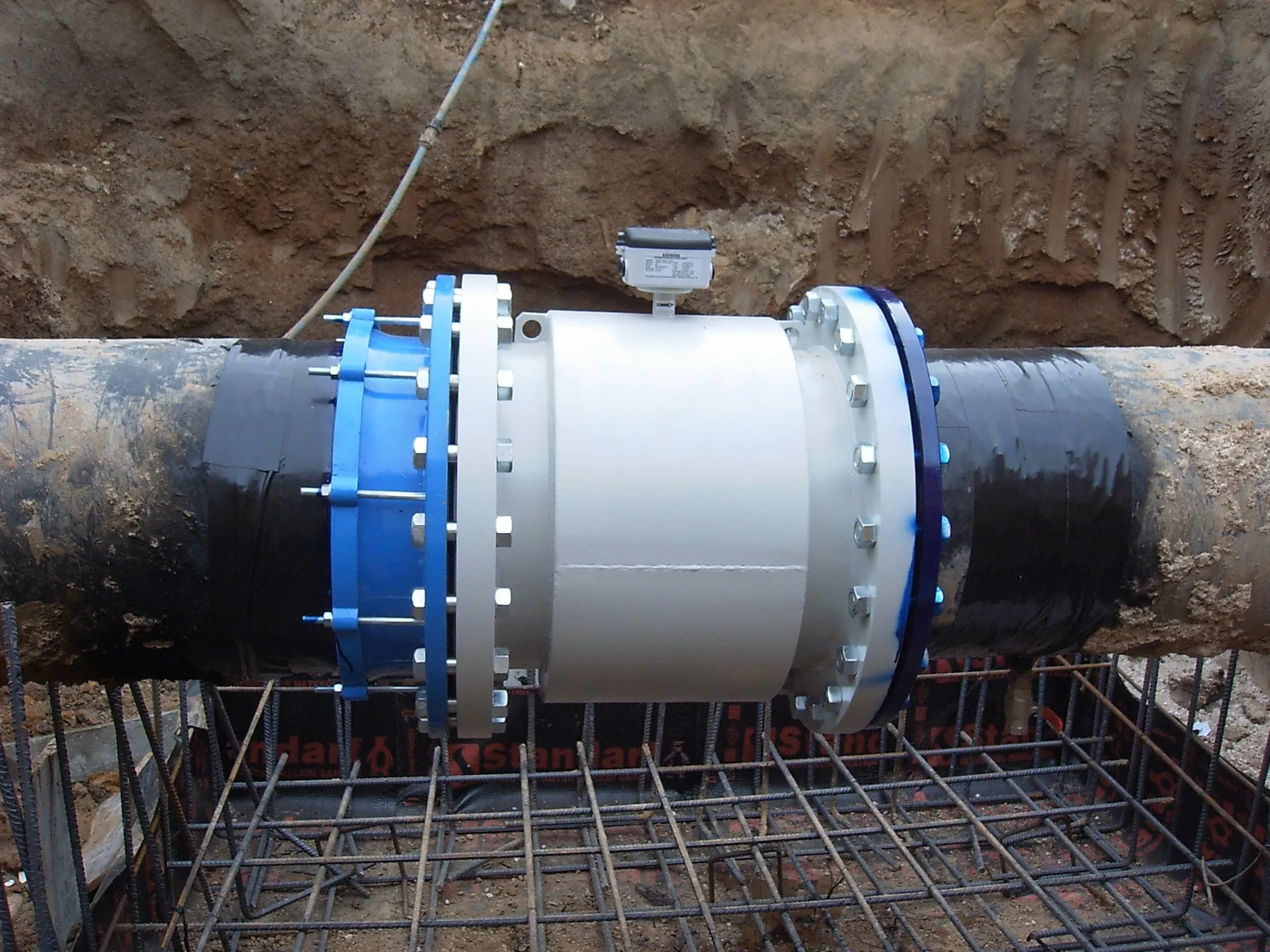

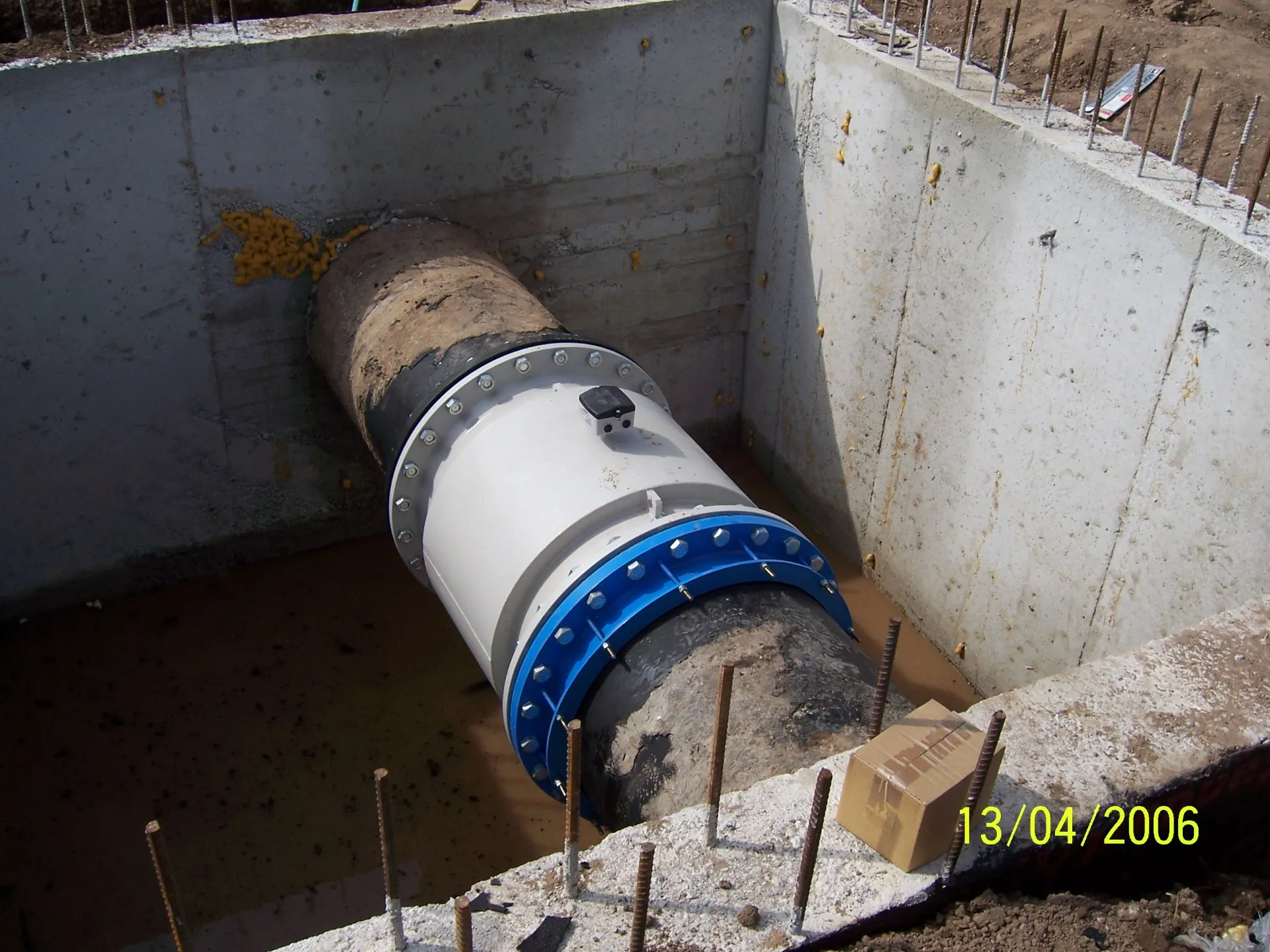

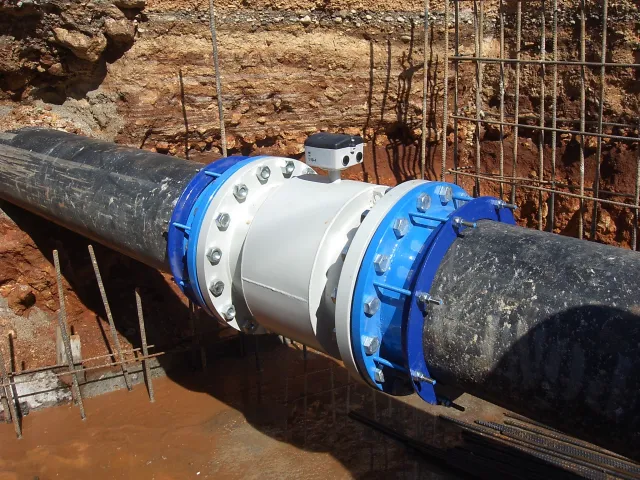

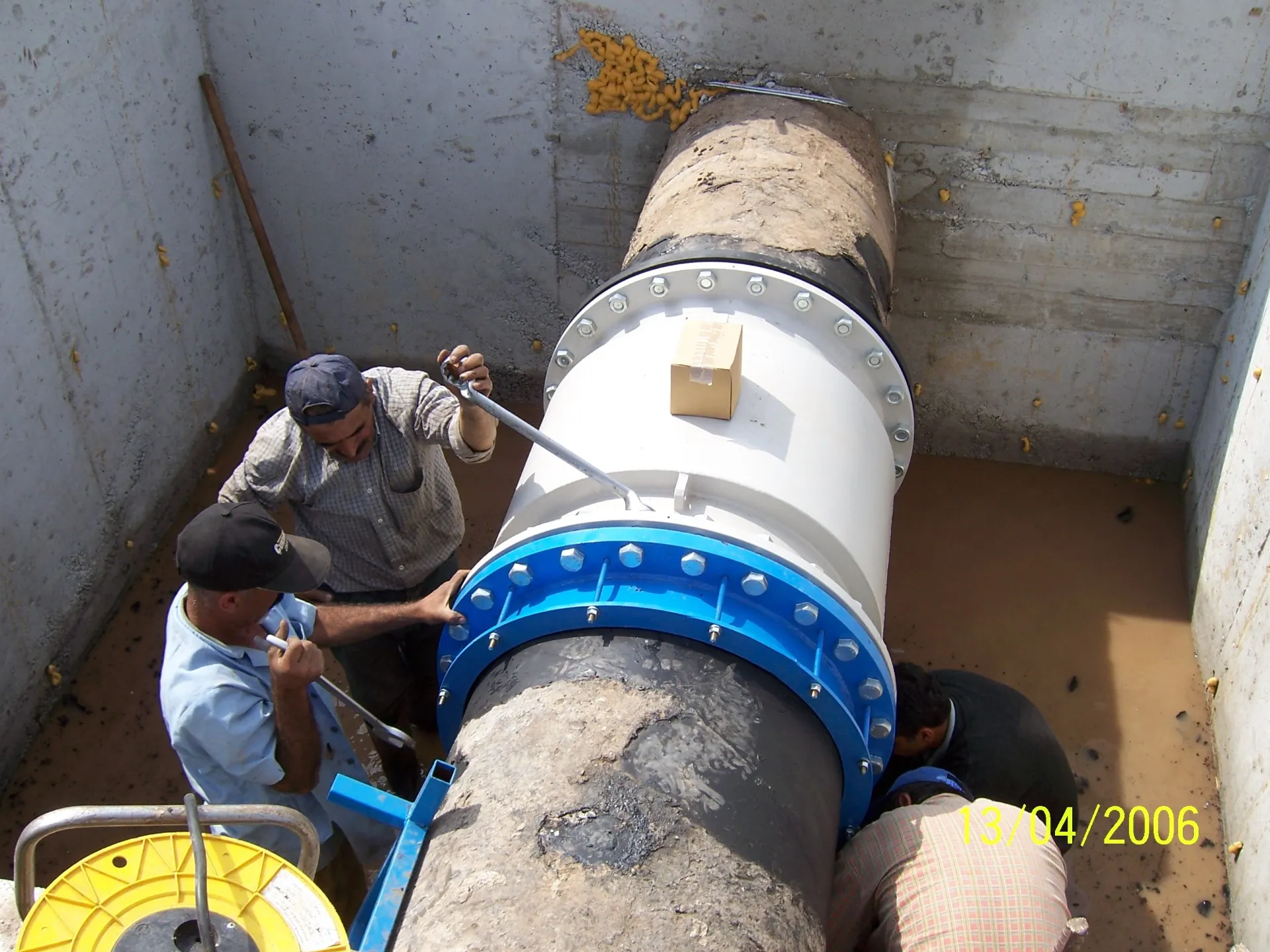

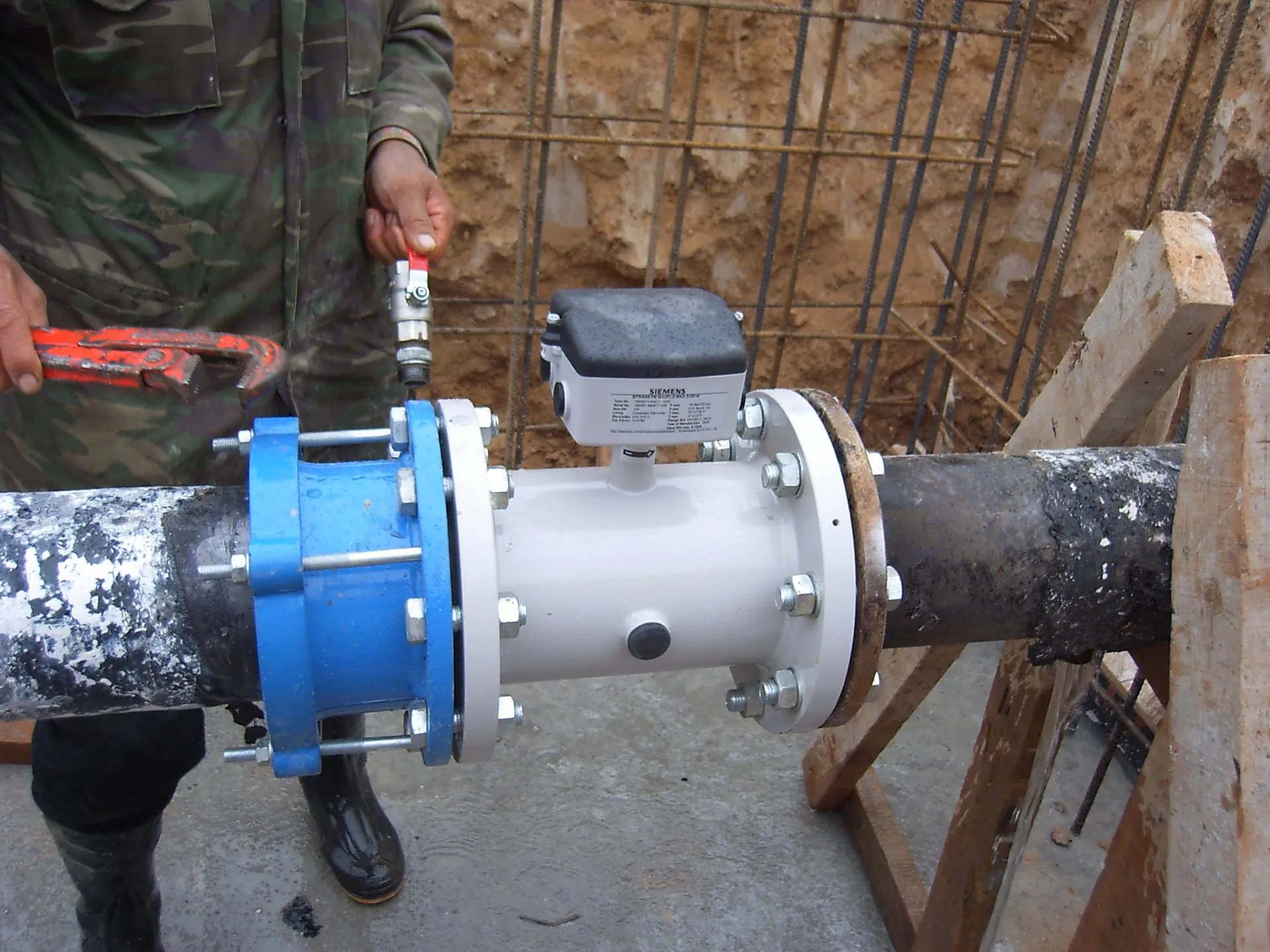

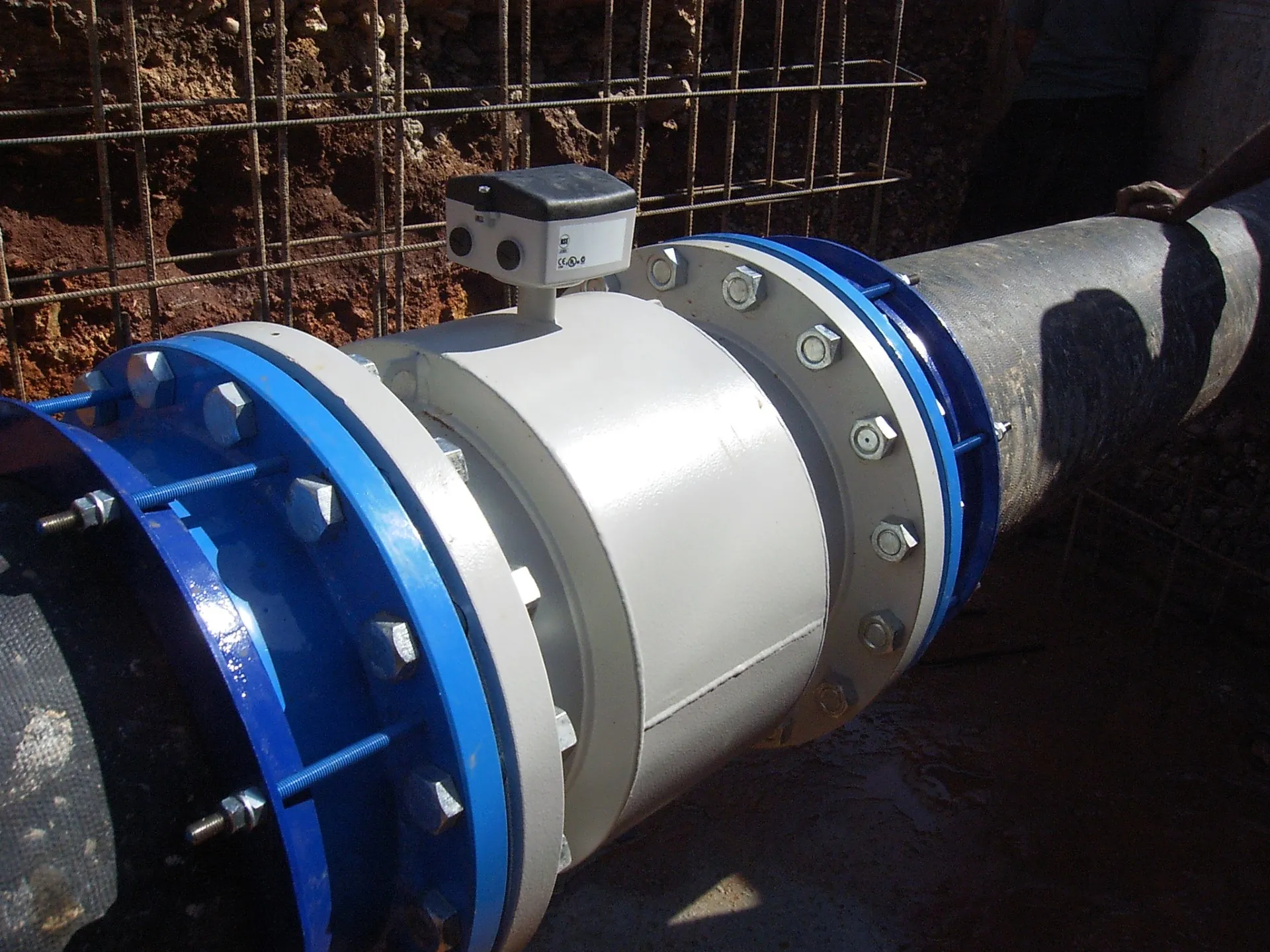

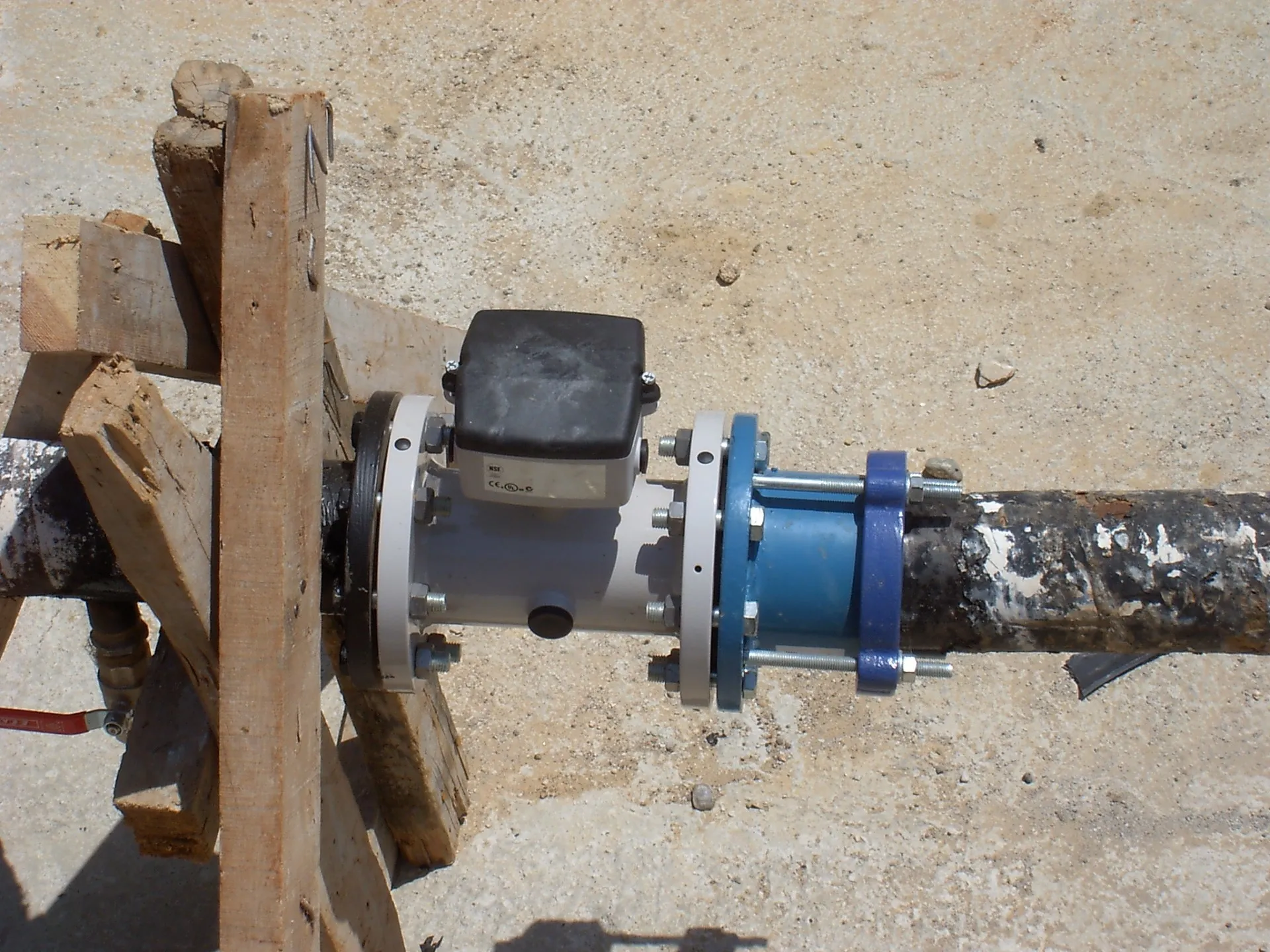

  • Debimetre ve ekipman montajları
  • Flanş normu dönüşümleri (PN10 to PN16 vb.)

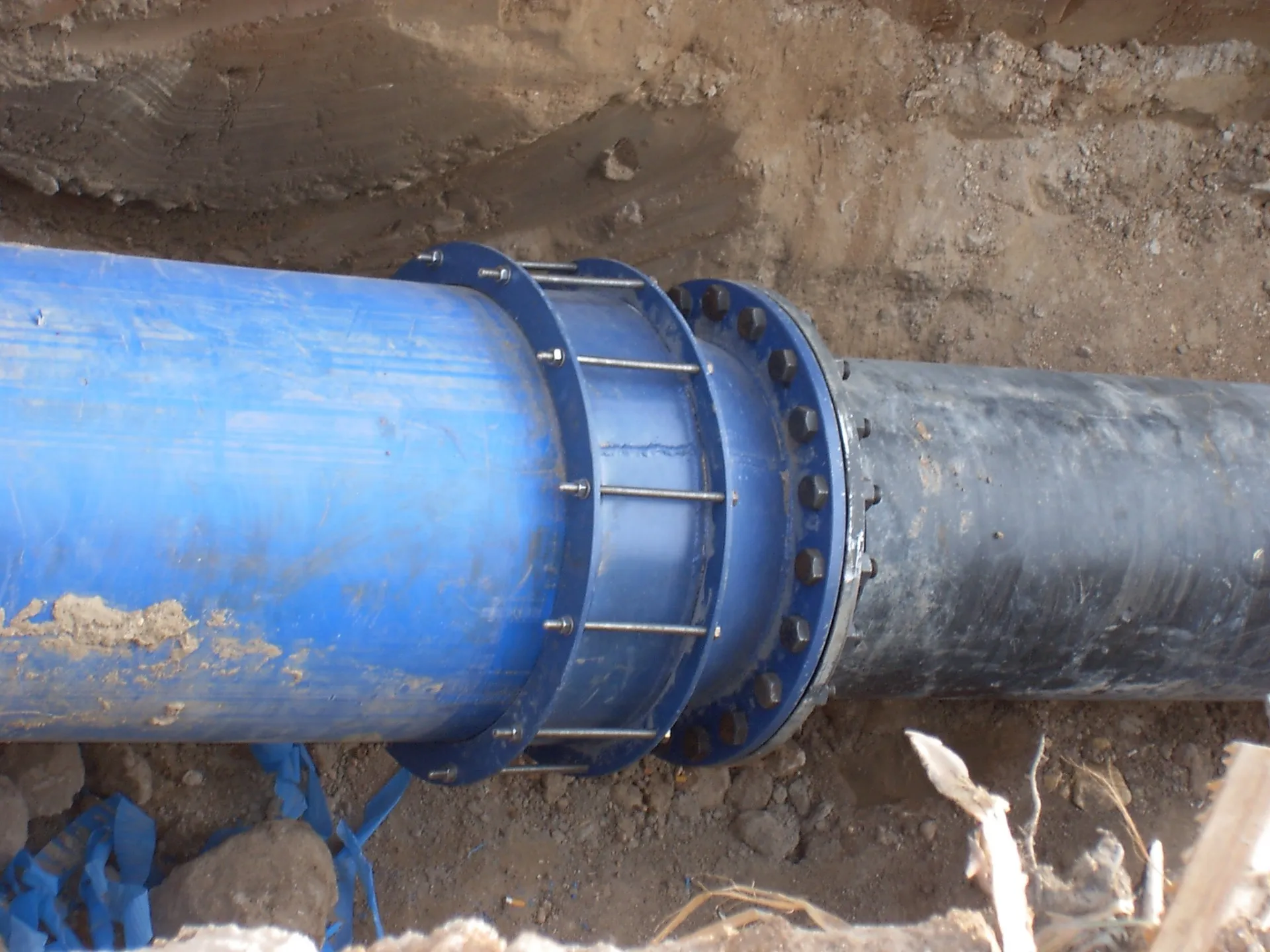

  • Farklı çaplı boru geçiş noktaları

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı flanş adaptörlerinin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Flanş Uyumluluğu:Adaptör flanşının, karşı flanş ile (PN10, PN16, PN25 vb.) uyumlu olduğunu delik sayısı ve eksen ölçüsü üzerinden kontrol edin.
  • Boru Kesimi: Boruları, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru ucunun adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyunun yarısı kadar referans çizgisi çizin.
  • Boru Hizalaması:Flanş adaptörleri genellikle ±3°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).

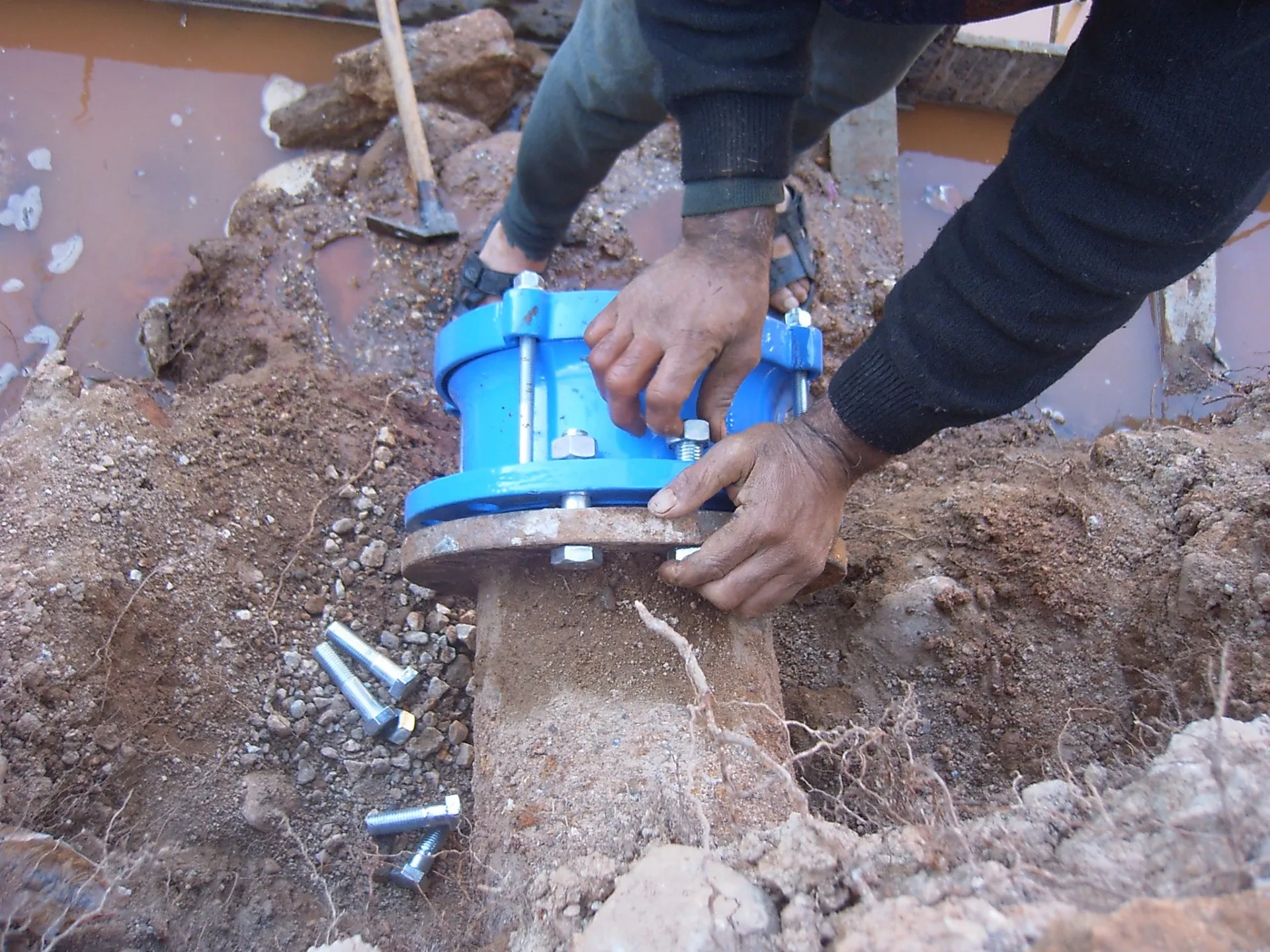

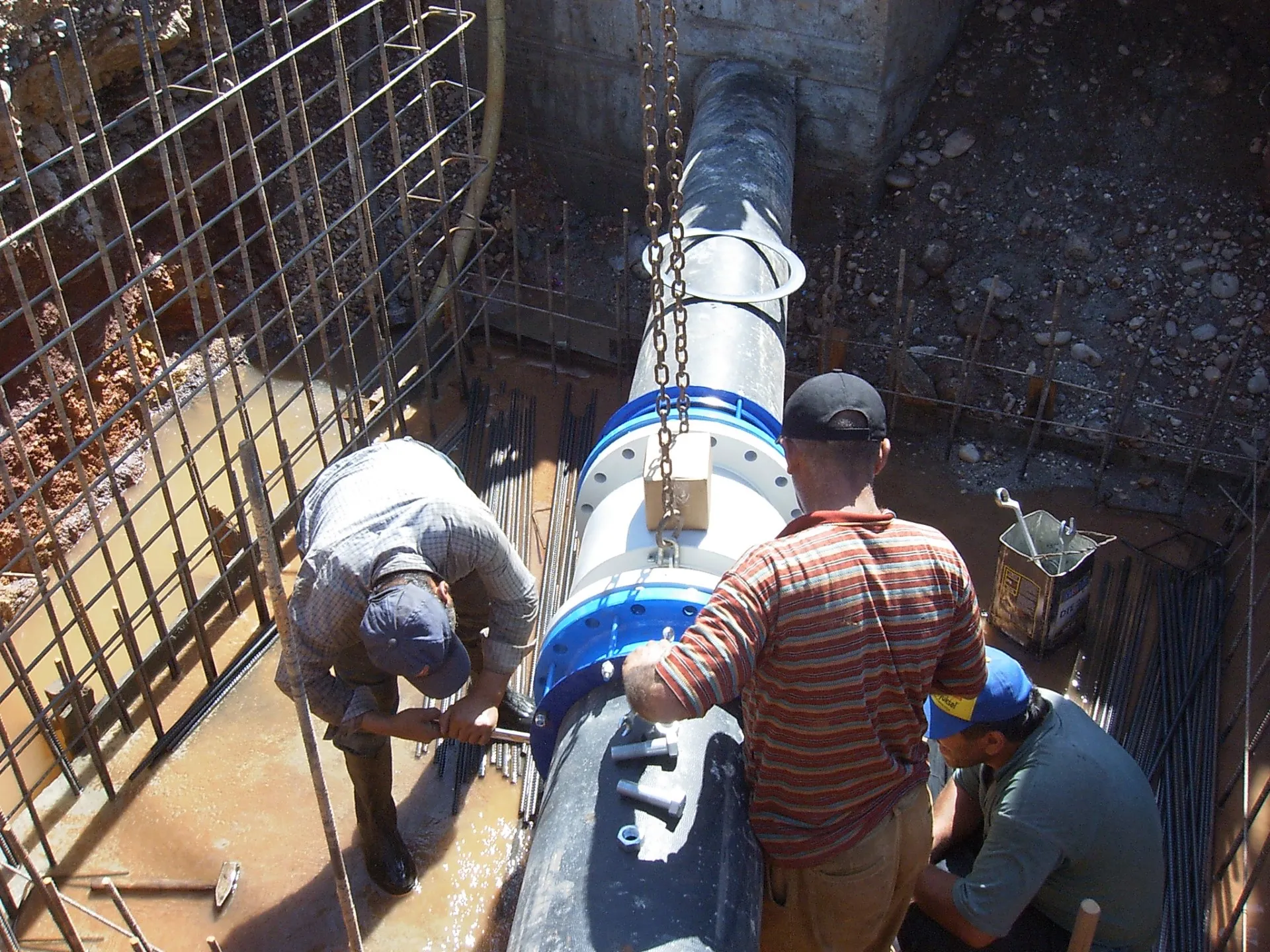

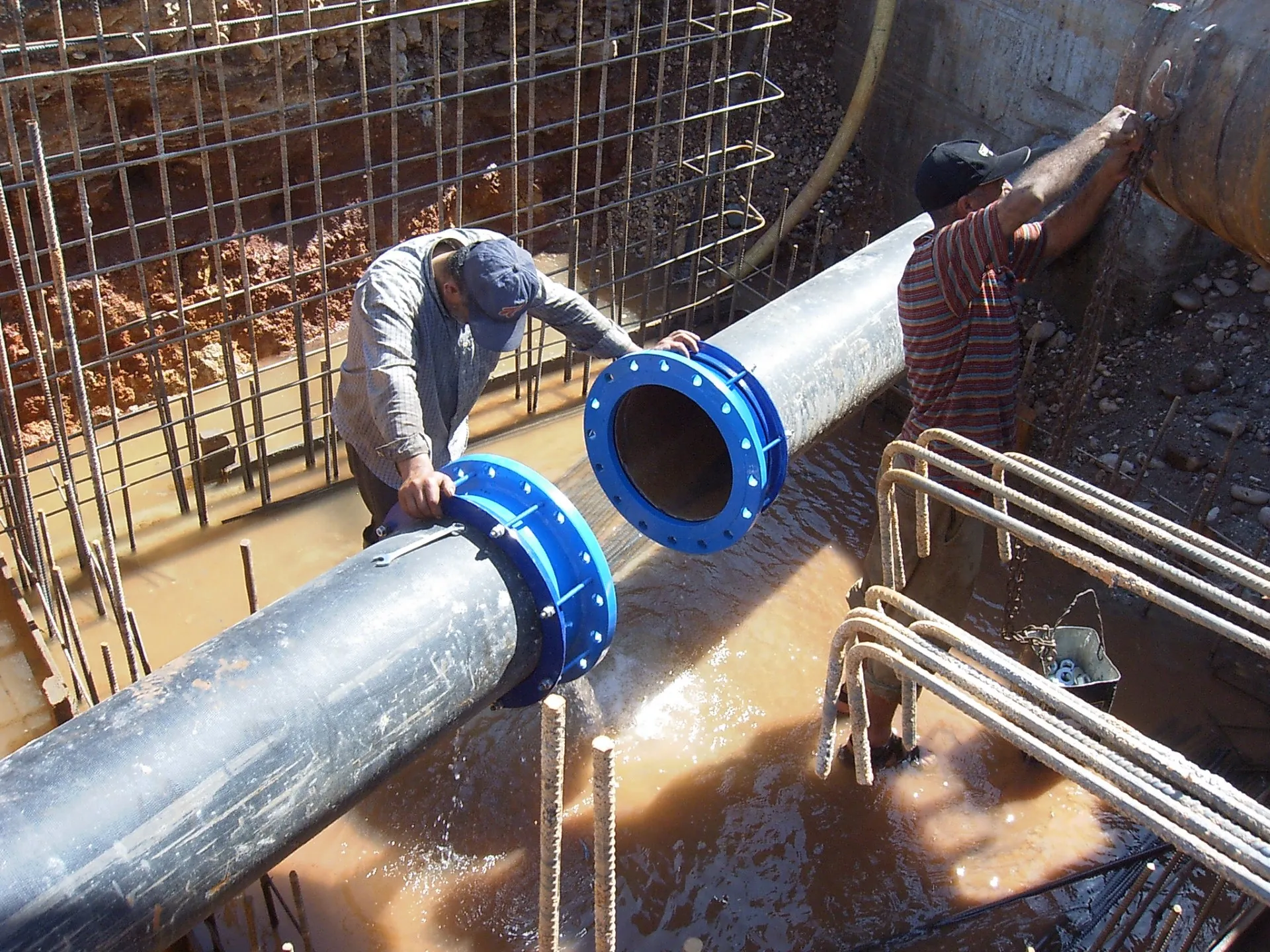

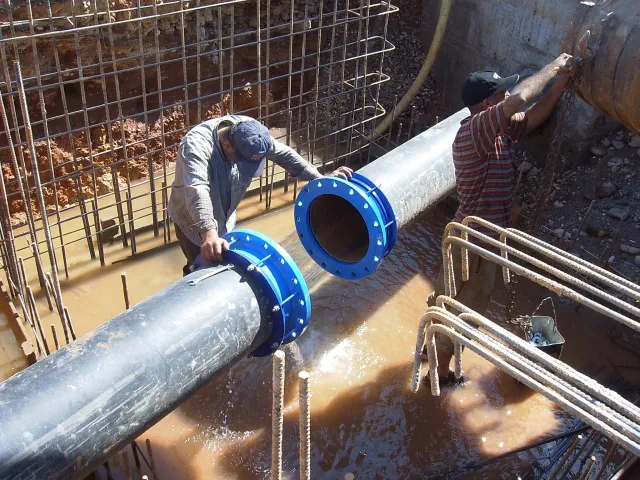

  • Yerleştirme:Adaptörü gevşek haldeyken borunun üzerine kaydırın.
  • Flanş Bağlantısının Yapılması: Flanş adaptörünün flanşını, vana veya karşı ekipman flanşı ile hizalayın. Standart flanş contasını araya yerleştirin.
  1. Sıkma İşlemi (Kritik Aşama)
  • Flanş Cıvatalarını Sıkma: Önce flanş cıvatalarını yıldız (çapraz) sırayla sıkarak adaptörü sabit bir konuma getirin.
  • Adaptör Cıvatalarını Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Boru

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

Sfero Döküm (GGG40/50) / ST37. Contaya baskı uygulayan baskı kapakları.

3

Flanş

ST 37 Çelik. Farklı flanş normlarına uyum.

4

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.

5

Konik Conta

EPDM / NBR. Basınç duyarlı sızdırmazlık teknolojisi.

6

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik /AISI 304/316 Paslanmaz. Güvenli kilitleme sistemi.

7

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.) FLANŞLI TARAFI (mm.)
50 APP-F 50 50 ÇELİK, 63 HDPE, 63 PVC 50
80 APP-F 80 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK 80
APP-F 80/2 110 PVC, 110 HDPE, 80 AÇB (PN 10) 80, 100
100 APP-F 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL 100
125 APP-F 125 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL 125
150 APP-F 150/1 160 PVC, 160 HDPE, 150 ÇELİK 150
APP-F 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10),
APP-F 150/3 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC
200 APP-F 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL 200
APP-F 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
APP-F 200/3 200 AÇB, (PN 12,5) PN 12,5, 250 PVC, 250 HDPE
250 APP-F 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK 250
APP-F 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE
APP-F 250/3 250 AÇB (PN 12,5)
300 APP-F 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL 300, 350
APP-F 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP-F 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK
350 APP-F 350/1 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15) 300, 350, 400
APP-F 350/2 350 AÇB (PN 10), 400 PVC, 400 HDPE, 400 ÇELİK
400 APP-F 400/1 400 DUKTİL, 400 PİK, 400 CTP 400, 450
APP-F 400/2 400 AÇB (PN 10), 450 PVC, 450 HDPE, 450 ÇELİK
500 APP-F 500/1 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB (PN 10) 500
APP-F 500/2 500 DUKTİL, 500 PİK, 500 CTP
APP-F 500/3 500 AÇB (PN 10), 560 PVC, 560 HDPE
600 APP-F 600/1 600 ÇELİK, 500 AÇB (PN15) 600
APP-F 600/2 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP
APP-F 600/3 600 AÇB (PN 10), 600 AÇB (PN12,5)
700 APP-F 700 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 700
800 APP-F 800 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 800
900 APP-F 900 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 900
1000 APP-F 1000 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 1000
1200 APP-F 1200 ÇELİK, DUKTİL, CTP, PE 1200
1400 APP-F 1400 ÇELİK, DUKTİL, CTP, PE 1400
1600 APP-F 1600 ÇELİK, DUKTİL, CTP, PE 1600
1600-3400 APP-F 1600--3400 ÇELİK, DUKTİL, CTP
Flanşların basınç sınıflarını sipariş esnasında bildiriniz.
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
