APP-ÖZL/DVG

Duvar Geçiş Parçası

Ürünler / Özel Ürünler

Duvar ve Yapı Geçişlerinde Güvenli ve Sızdırmaz Çözüm

APP Tip Duvar Geçiş Parçaları, boru hatlarının beton, duvar ve yapı elemanlarından güvenli şekilde geçirilmesini sağlamak üzere tasarlanmıştır. Tercihe göre bağlantı adaptörlü uçları, her cins boruyla uyumlu olması sayesinde ek parça kullanımını minimize eder. Sızdırmazlık ve yapısal dayanım sağlayarak hem boru hattını hem de yapı bütünlüğünü korur.

TEMEL AVANTAJLAR

  • İlave ek parçaya gerek duymadan duvar geçişi imkanı
  • 6°ye kadar açısal sapma ve zemin hareketlerini sönümleme kabiliyeti.
  • 10 mm’ye kadar genleşme ve büzülme toleransı
  • Farklı boru cinsleriyle (Duktil, Pik, AÇB, PVC, PE, CTP vb.) tam uyum
  • Duvar ve beton geçişlerinde güvenli uygulama
  • Sızdırmazlık sağlayan özel tasarım
  • Boru ile yapı arasında koruyucu bariyer
  • Stok çeşitliliğini azaltan ekonomik çözüm
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu depoları giriş-çıkışları
  • Arıtma tesisi perde duvar geçişleri
  • Pompa istasyonları toplama kuyuları
  • Baraj ve sulama yapılarındaki sanat yapıları
  • Endüstriyel tesis temel geçişleri
  • Vana odası ve debimetre menholleri geçişleri

Bu talimat, boru hatlarının beton duvar, perde ve yapı elemanlarından güvenli ve sızdırmaz şekilde geçirilmesini sağlayan geniş toleranslı duvar geçiş parçalarının güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Konumlandırma:Parçanın beton içindeki tam koordinatlarını (aks ölçülerini) proje detaylarına göre belirleyin.
  • Yüzey Kontrolü:Geçiş parçasının orta kısmında bulunan "sızdırmazlık kanadının" (puddle) temiz ve yağsız olduğundan emin olun. Betonun bu yüzeye tam yapışması sızdırmazlık için kritiktir.
  • Donatı Uyumu:Geçiş parçasının donatı (demir) arasına sığdığından ve ana taşıyıcı donatılara zarar vermediğinden emin olun.
  1. Montaj Prosedürü

Sabitleme (Kalıp Öncesi): Duvar geçiş parçasını, beton kalıpları arasına yerleştirin. Parçanın her iki ucunun kalıp yüzeyine tam dik ve hizalı olduğundan emin olun.

Önemli: Parçayı donatıya tel yardımıyla sabitleyerek beton dökümü sırasında kaymasını önleyin.

Koruma Önlemleri: Parçanın iç kısmına beton kaçmasını önlemek için uçlarını plastik kapaklar veya uygun bir bant ile kapatın. Eğer parça flanşlı ise, flanş deliklerini cıvata dişlerine beton bulaşmaması için koruyun.

Beton Dökümü ve Vibrasyon: Beton dökümü sırasında, geçiş parçasının alt kısmında hava boşluğu kalmamasına dikkat edin. Parçanın etrafındaki betonun iyice yerleşmesi için dikkatli bir şekilde vibrasyon uygulayın.

Uyarı: Vibratör ucunun doğrudan geçiş parçasına çarpmasından kaçının.

Kalıp Sökümü ve Temizlik: Beton donduktan ve kalıplar söküldükten sonra, koruyucu kapakları çıkarın. Parça içini ve flanş yüzeylerini beton kalıntılarından temizleyin.

  1. Önemli Uyarılar
  • Eksenel Kaçıklık:Geçiş parçası eğri monte edilirse, sonraki aşamada bağlanacak boruların flanşları birbirini karşılamayacaktır. Montajda su terazisi kullanın.
  • Genleşme:Çok uzun geçiş parçalarında beton ile metal arasındaki genleşme farklarını tolere etmek için esnek bağlantı elemanlarını kullanın.
  • Sızdırmazlık Testi:Beton prizini tam almadan yapıya tam su yükü vermeyin.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Duvar Geçiş Borusu

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

Sfero Döküm (GGG40/50) / ST37. Contaya baskı uygulayan baskı kapakları.

3

Flanşlar

ST 37 Çelik. Farklı flanş normlarına uyum.

4

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.

5

Konik Conta

EPDM / NBR. Basınç duyarlı sızdırmazlık teknolojisi.

6

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik /AISI 304/316 Paslanmaz. Güvenli kilitleme sistemi.

7

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
  BORU BAĞLANTI ADAPTÖRLÜ UCU FLANŞLI UCU
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.) FLANŞ ÖLÇÜSÜ (mm.) PN10  PN16 PN16
CIVATA CIVATA CIVATA
ÖLÇÜSÜ ADEDİ ÖLÇÜSÜ ADEDİ ÖLÇÜSÜ ADEDİ
50 APP 50 50 ÇELİK, 63 HDPE, 63 PVC 50 M16 4 M16 4 M16 4
80 APP 80/1 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK 80 M16 8 M16 8 M16 8
APP 80/2 80 AÇB (PN 10), 110 PVC, 110 HDPE
100 APP 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL 100 M16 8 M16 8 M20 8
125 APP 125 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL 125 M16 8 M16 8 M24 8
150 APP 150/1 160 PVC, 160 HDPE, 150 ÇELİK 150 M20 8 M20 8 M24 8
APP 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10)
APP 150/3 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC
175 APP 175 175 AÇB (PN 10), 200 ÇELİK
200 APP 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL 200 M20 8 M20 12 M24 12
APP 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
APP 200/3 200 AÇB, (PN 12,5) PN 12,5, 250 PVC, 250 HDPE
250 APP 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK 250 M20 12 M24 12 M27 12
APP 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE
APP 250/3 250 AÇB (PN 12,5)
300 APP 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL 300 M20 12 M24 12 M27 16
APP 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK
350 APP 350/1 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15) 350 M20 16 M24 16 M30 16
APP 350/2 350 AÇB (PN 10), 400 PVC, 400 HDPE, 400 ÇELİK
400 APP 400/1 400 DUKTİL, 400 PİK, 400 CTP 400 M24 16 M27 16 M33 16
APP 400/2 400 AÇB (PN 10), 450 PVC, 450 HDPE, 450 ÇELİK
500 APP 500/1 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB (PN 10) 500 M24 20 M30 20
APP 500/2 500 DUKTİL, 500 PİK, 500 CTP
APP 500/3 500 AÇB (PN 10), 560 PVC, 560 HDPE
600 APP 600/1 600 ÇELİK, 500 AÇB (PN15) 600 M27 20 M33 20
APP 600/2 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP
APP 600/3 600 AÇB (PN 10), 600 AÇB (PN12,5)
700 APP 700 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 700 M27 24 M33 24
800 APP 800 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 800 M30 24 M36 24
900 APP 900 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 900 M30 28 M36 28
1000 APP 1000 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 1000 M33 28 M39 28
1200 APP 1200 ÇELİK, DUKTİL, CTP, PE 1200 M36 32 M45 32
1400 APP 1400 ÇELİK, DUKTİL, CTP, PE 1400 M39 36 M45 36
1600 APP 1600 ÇELİK, DUKTİL, CTP, PE 1600 M45 40 M52 40
1600-3400 APP1600-3400 ÇELİK, DUKTİL, CTP
Sipariş esnasında boy ve model numarasını bildiriniz:
                                        1. Model: İki ucu adaptörlü
                                        2. Model:Bir ucu adaptörlü, bir ucu flanşlı

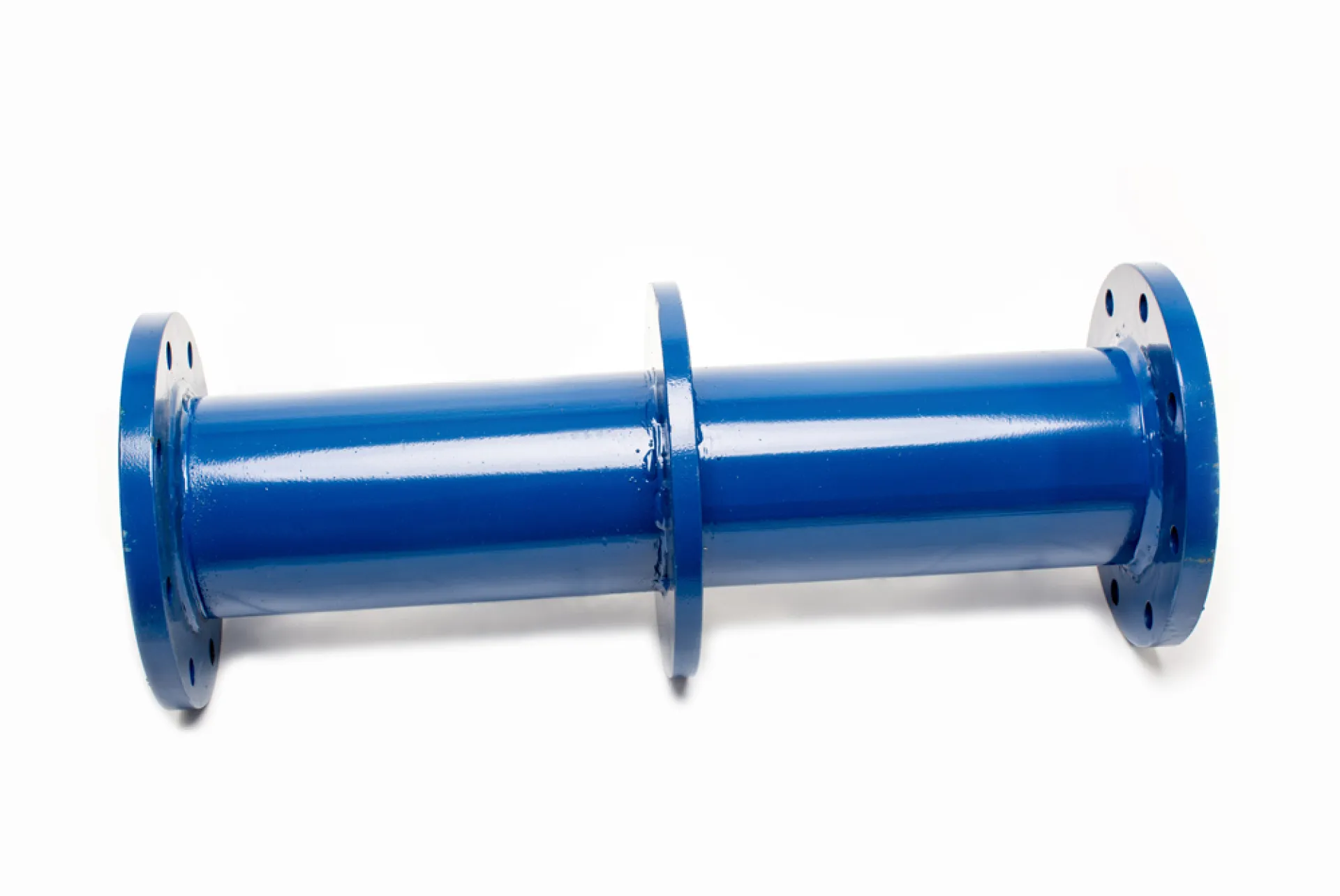

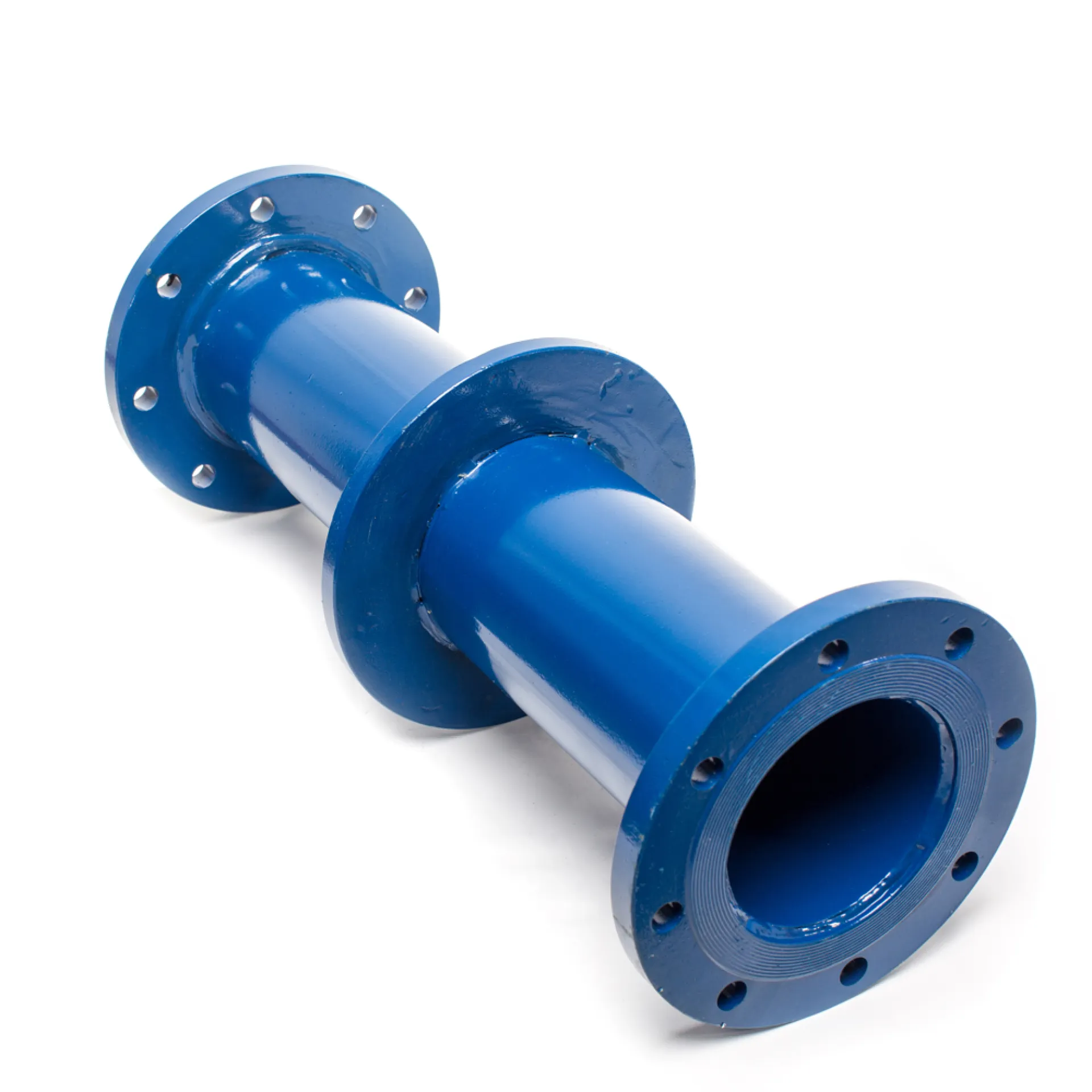

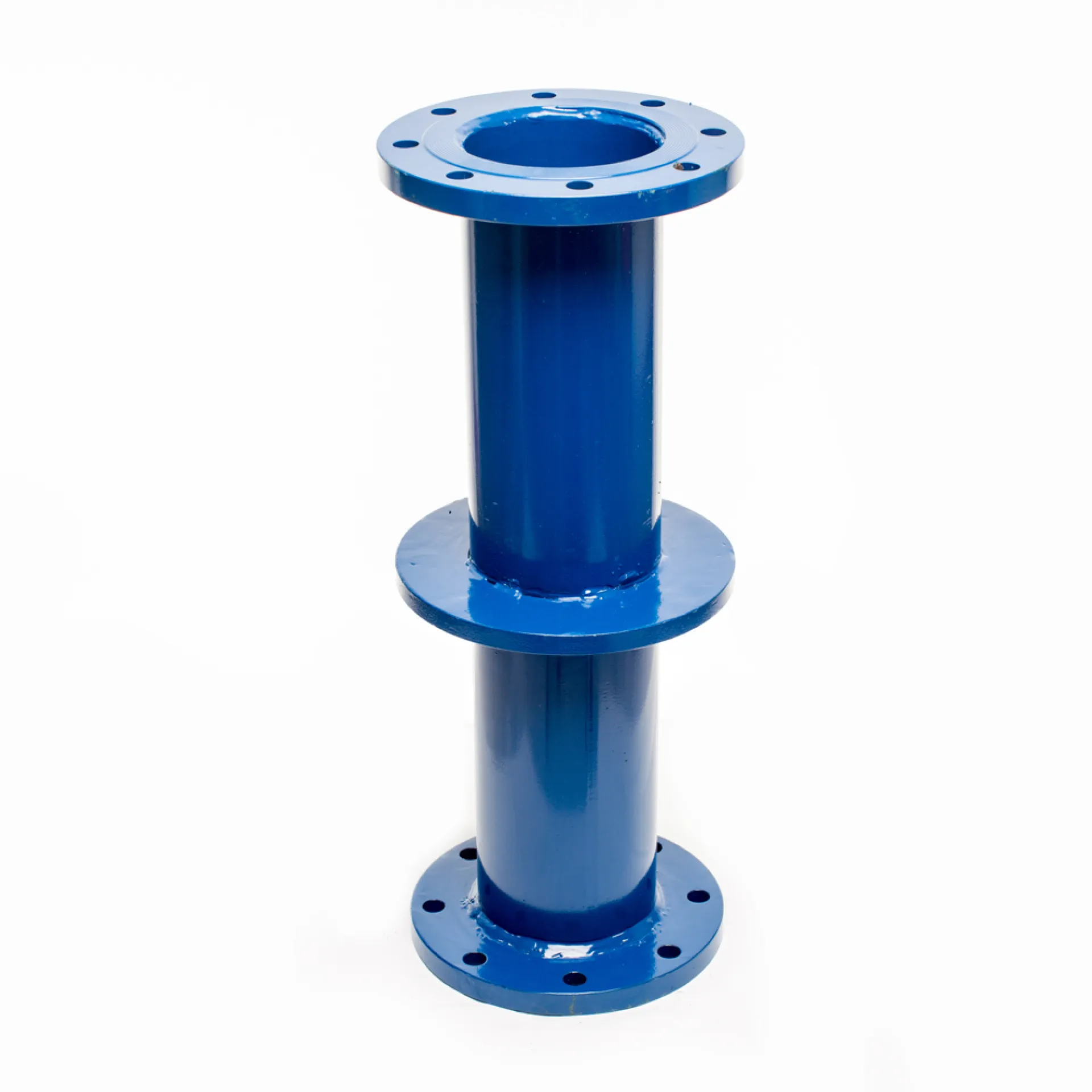

                                        3. Model: İki ucu flanşlı
 Flanşların basınç sınıflarını sipariş esnasında bildiriniz.
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
