APP-F/GGG

Döküm Flanş Adaptörü

Ürünler / Boru Bağlantı Adaptörleri / Flanşlı Boru Bağlantı Adaptörü

Flanşlı Sistemler İçin Güvenli ve Dayanıklı Bağlantı: APP Teknolojisi

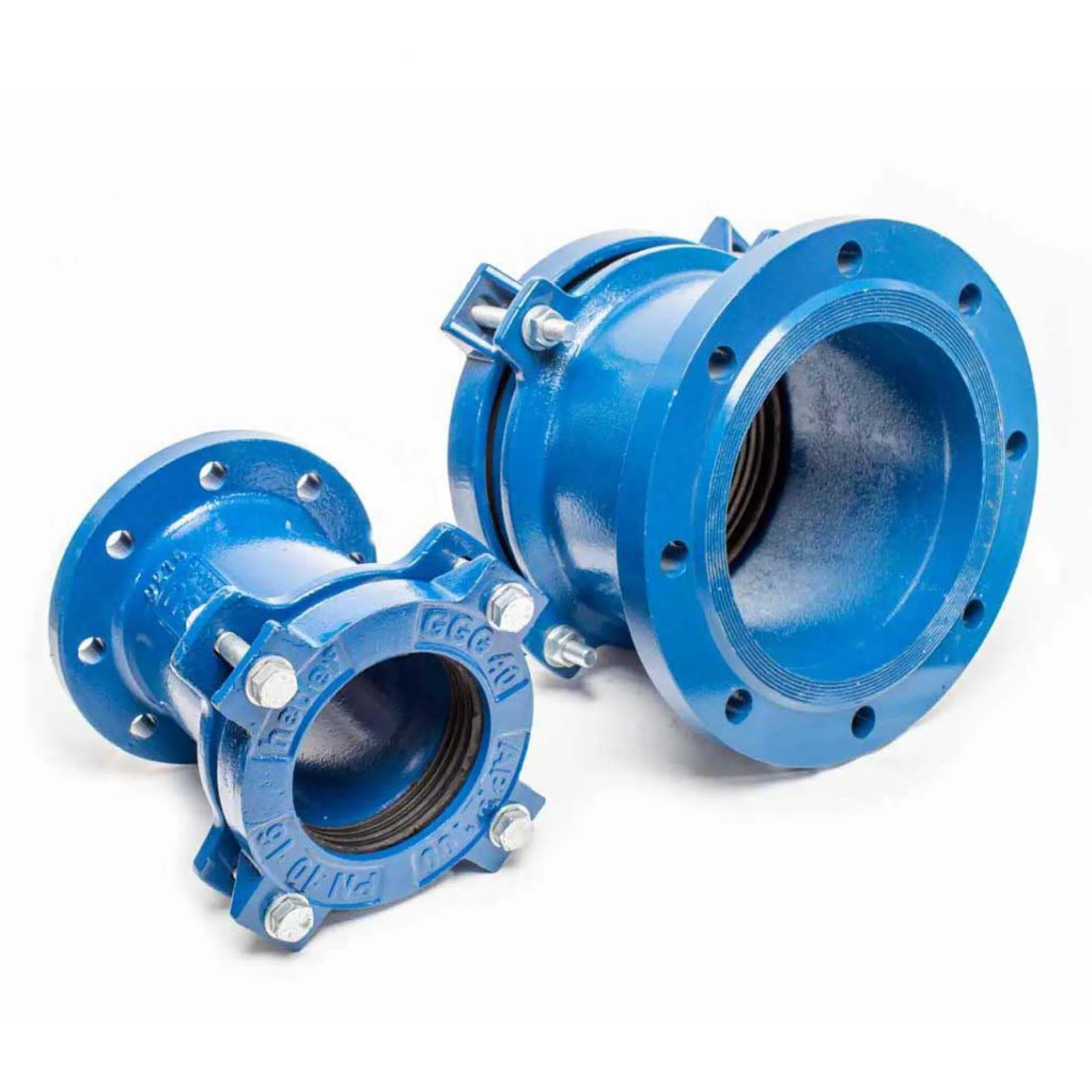

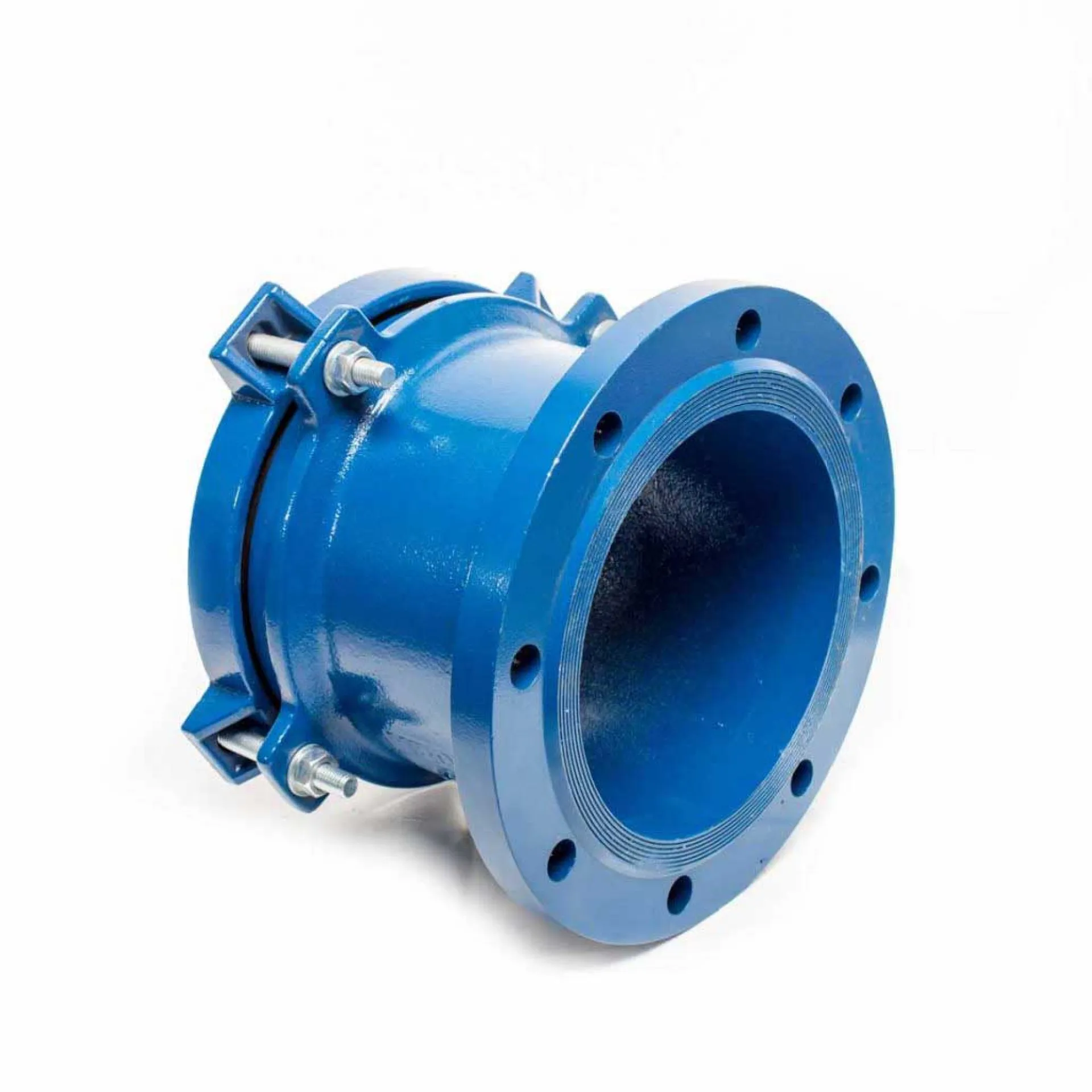

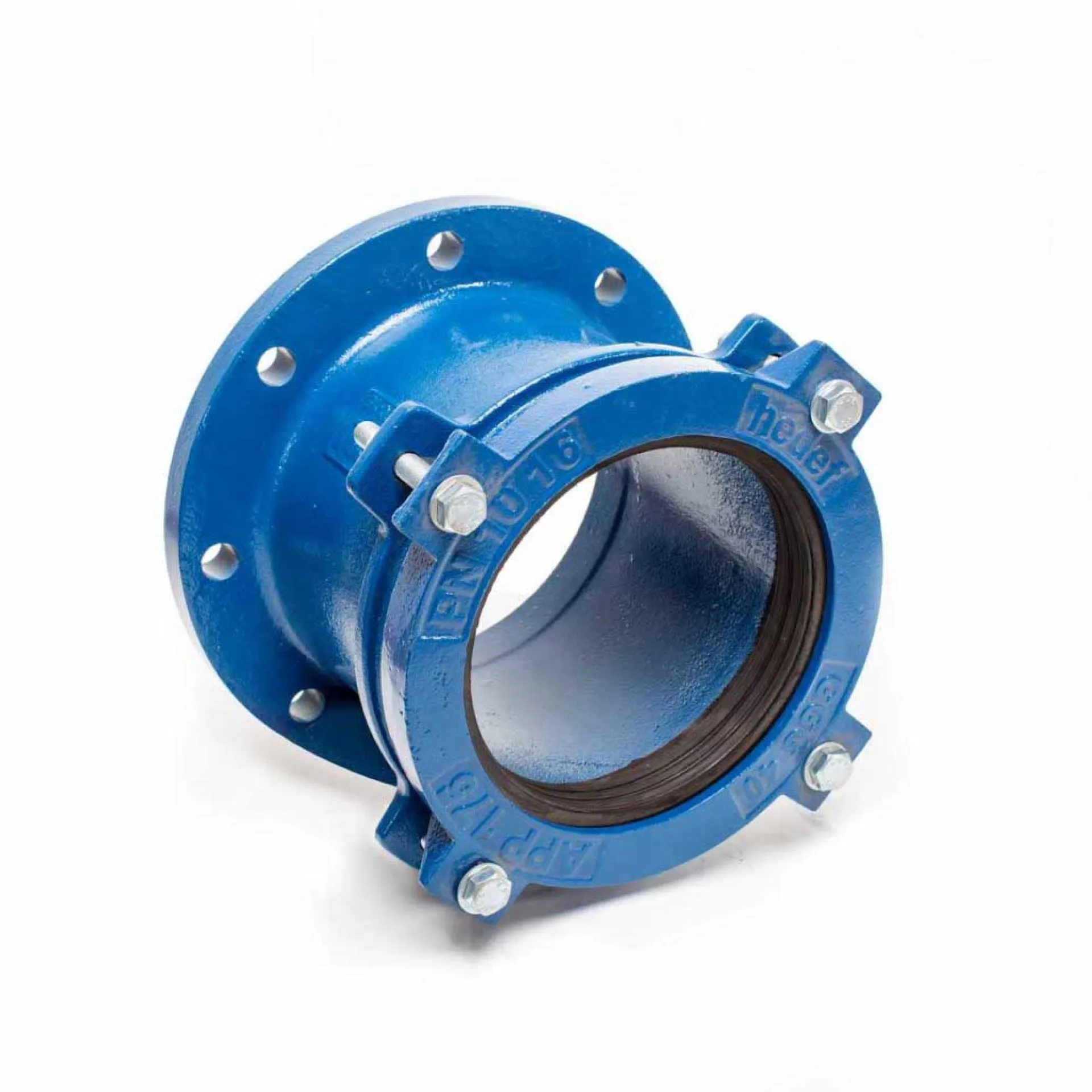

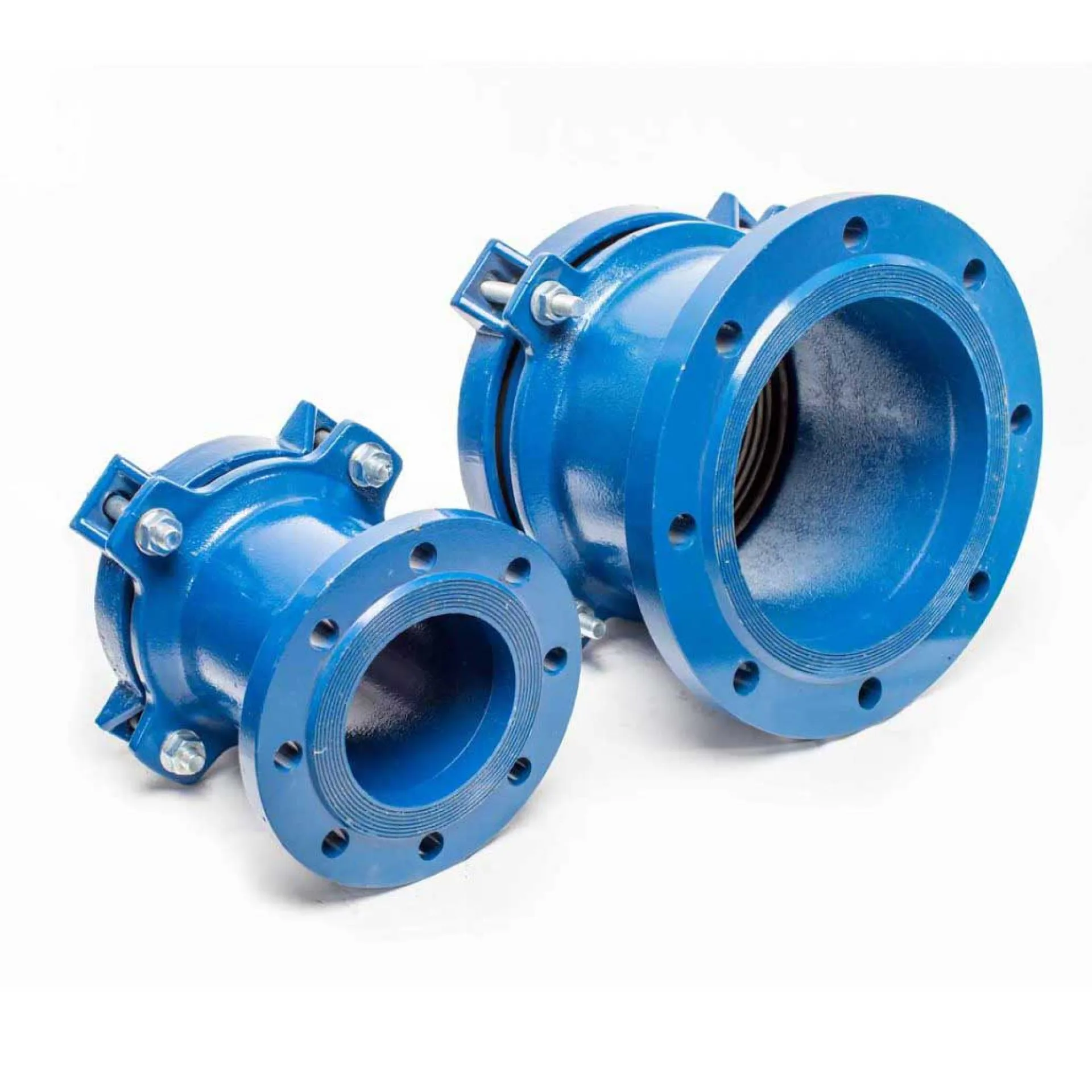

APP Döküm Flanş Adaptörleri, boru hatlarının vana, pompa ve diğer flanşlı ekipmanlara güvenli ve sızdırmaz şekilde bağlanması için geliştirilmiştir. Yüksek mukavemetli sfero döküm yapısı sayesinde ağır hizmet koşullarında dahi uzun ömürlü ve güvenilir performans sunar.

Yüksek Dayanımlı Yapı: GGG40/50 sfero döküm gövde ve baskı çemberi ile darbelere ve yüksek basınca dayanıklıdır.
Açısal Sapma Toleransı: Zemin oturmalarına ve hat esnemelerine karşı montaj aşamasında esneklik sağlar.
Kolay Montaj: Mekanik bağlantı yapısı sayesinde akışın durdurulamadığı borularda, kaynak gerektirmeden hızlı kurulum imkânı sunar.
Evrensel Flanş Ölçüleri: Standartlarına uygun flanş yapısı ile bütün normlara tam uyumludur.

TEMEL AVANTAJLAR

  • Farklı boru cinsleri ile uyum (Duktil, Pik, AÇB, PVC, PE, CTP vb.)
  • Farklı boru cinslerini flanşlı sistemlere kolayca entegre eder.
  • Flanşlı vanaların ve ekipmanların demontajını ve bakımını kolaylaştırır.
  • Sıkışık alanlarda ve vana odalarında kompakt kurulum imkânı sunar.
  • 3°ye kadar açısal sapma ve zemin hareketlerini sönümleme kabiliyeti.
  • 5 mm’ye kadar genleşme ve büzülme toleransı
  • Zorlu saha koşullarında hızlı kurulum sağlar,işçilik maliyetlerini düşürür.
  • Darbe ve mekanik yüklere karşı yüksek dayanım
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu ve altyapı hatları
  • Endüstriyel boru sistemleri
  • Arıtma tesisleri ve pompa istasyonları
  • Vana ve ekipman bağlantıları
  • Debimetre ve ekipman montajları
  • Farklı çaplı boru geçiş noktaları

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı döküm flanş adaptörlerinin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Flanş Uyumluluğu:Adaptör flanşının, karşı flanş ile (PN10, PN16, PN25 vb.) uyumlu olduğunu delik sayısı ve eksen ölçüsü üzerinden kontrol edin.
  • Boru Kesimi: Boruları, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru ucunun adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyunun yarısı kadar referans çizgisi çizin.
  • Boru Hizalaması:Flanş adaptörleri genellikle ±3°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:Adaptörü gevşek haldeyken borunun üzerine kaydırın.
  • Flanş Bağlantısının Yapılması: Flanş adaptörünün flanşını, vana veya karşı ekipman flanşı ile hizalayın. Standart flanş contasını araya yerleştirin.
  1. Sıkma İşlemi (Kritik Aşama)
  • Flanş Cıvatalarını Sıkma: Önce flanş cıvatalarını yıldız (çapraz) sırayla sıkarak adaptörü sabit bir konuma getirin.
  • Adaptör Cıvatalarını Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Boru

Sfero Döküm (GGG40/50). Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

Sfero Döküm (GGG40/50). Contaya baskı uygulayan baskı kapakları.

3

Flanş

Sfero Döküm (GGG40/50). Farklı flanş normlarına uyum.

4

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.

5

Konik Conta

EPDM / NBR. Basınç duyarlı sızdırmazlık teknolojisi.

6

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik /AISI 304/316 Paslanmaz. Güvenli kilitleme sistemi.

7

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.) FLANŞLI TARAFI (mm.)
100 APP-F/GGG 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL 100
125 APP-F/GGG 125 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL 125
150 APP-F/GGG 150/1 160 PVC, 160 HDPE, 150 ÇELİK 150
APP-F/GGG 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10),
APP-F/GG 150/3 150 AÇB (PN 12,5), 200 HDPE, 200 PVC
175 APP-F/GGG 175 175 AÇB (PN 10), 200 ÇELİK 200
200 APP-F/GGG 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL 200
APP-F/GGG 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
250 APP-F/GGG 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK 250
APP-F/GGG 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE
300 APP-F/GGG 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL 300
APP-F/GGG 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP-F/GGG 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK
350 APP-F/GGG 350 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15) 350
Flanşların basınç sınıflarını sipariş esnasında bildiriniz.
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
