APP-GGG

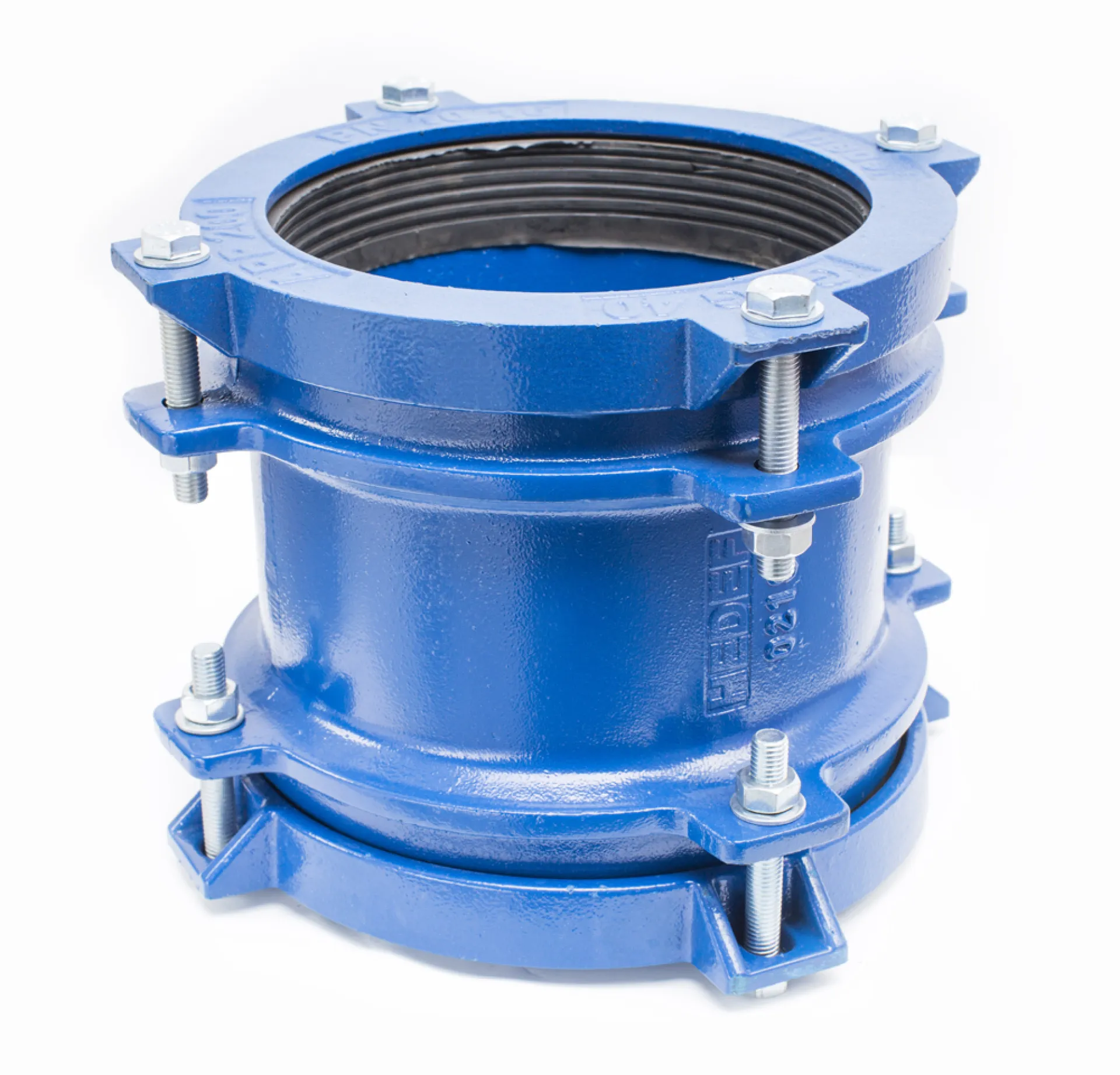

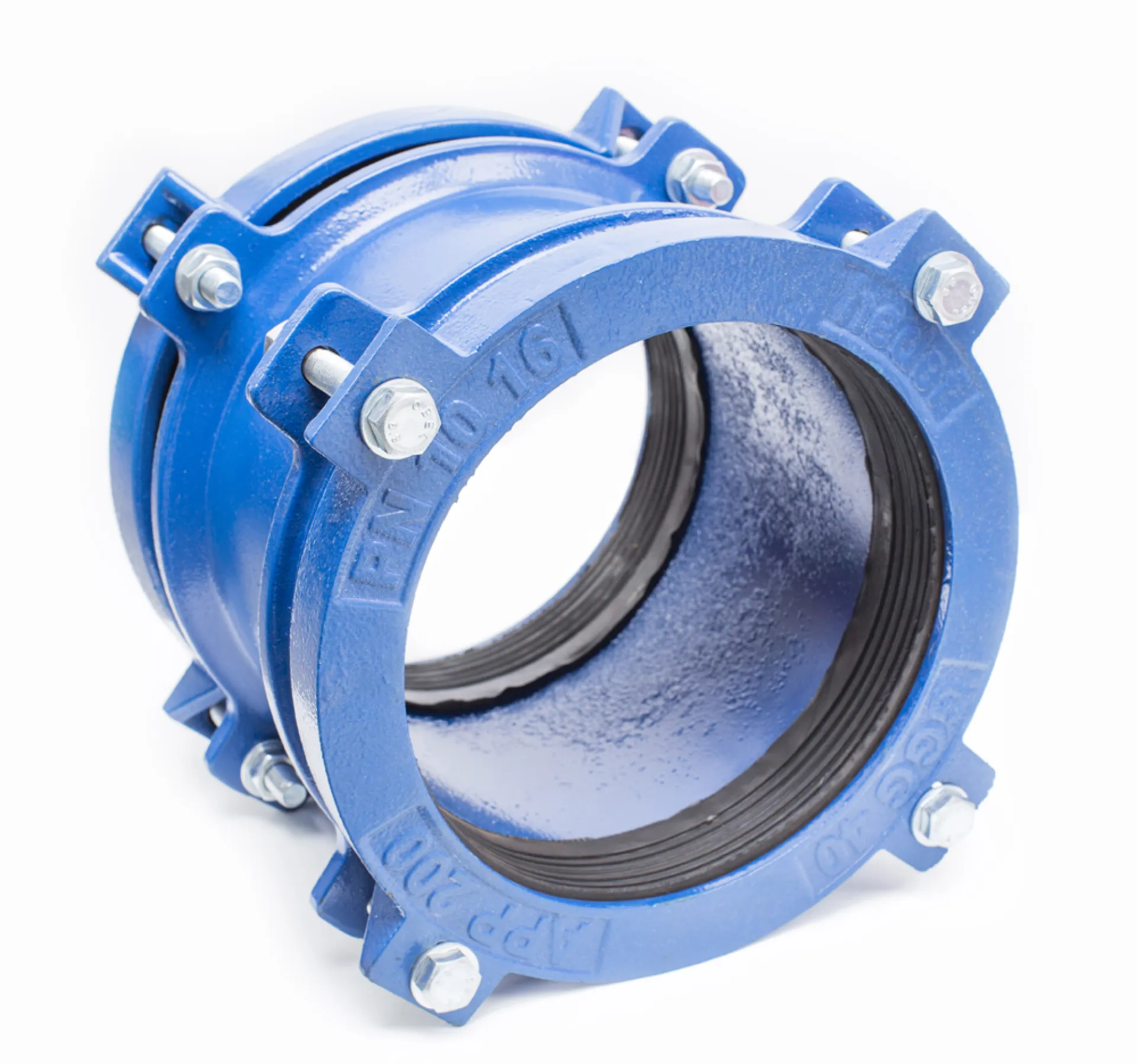

Döküm Boru Bağlantı Adaptörü

Ürünler / Boru Bağlantı Adaptörleri / Boru Bağlantı Adaptörü

Yüksek Mukavemetli Dayanıklı Yapı, Güçlü ve Güvenilir Bağlantı Çözümü

APP Döküm Boru Bağlantı Adaptörleri, yüksek korozyon direnci ve darbelere dayanıklı sfero döküm gövdesi ile ağır hizmet tipi altyapı projelerinde güvenli bir sızdırmazlık sağlamak için özel olarak geliştirilmiştir. Zorlu saha koşullarında dahi yüksek dayanım ve uzun ömürlü performans sağlar.

Yüksek Mekanik Mukavemet: Sfero döküm (GGG40/50) gövdesi sayesinde yüksek basınç ve dış yüklere karşı maksimum direnç sağlar.
Ağır Hizmet Tipi Koruma: İç ve dış yüzeylerde yüksek kaliteli mavi Epoksi kaplama ile korozyona karşı tam koruma.
Uzun İşletme Ömrü: İçme suyu ve kanalizasyon gibi zorlu saha koşullarında onlarca yıl sorunsuz hizmet.

TEMEL AVANTAJLAR

  • Yüksek mukavemetli sfero döküm gövde
  • Farklı boru cinsleri ile uyum (Duktil, Pik, çelik, AÇB, PVC vb.)
  • Geniş çap toleransı ile esnek kullanım
  • Yüksek basınç altında güvenilir sızdırmazlık
  • Darbe ve mekanik yüklere karşı yüksek dayanım
  • Sahada hızlı ve kolay montaj
  • Uzun ömürlü ve bakım gerektirmeyen kullanım
  • Kaçak ve sızıntılara karşı kalıcı çözüm
  • Stok çeşitliliğini azaltan ekonomik çözüm


Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu ve altyapı hatları
  • Endüstriyel boru sistemleri
  • Arıtma tesisleri ve pompa istasyonları
  • Yeni hat bağlantıları ve entegrasyon
  • Bakım, onarım ve rehabilitasyon
  • Farklı sistemlerin entegrasyonu
  • Yangın hidrant ve yüksek basınç hatları

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı döküm boru bağlantı adaptörlerinin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Boru Kesimi: Boruları, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru uçlarının adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyunun yarısı kadar referans çizgisi çizin.
  • Boru Hizalaması:İki borunun eksenel olarak mümkün olduğunca aynı hizada olmasını sağlayın. Üniversal adaptörler genellikle ±6°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:Adaptörü gevşek haldeyken birinci borunun üzerine kaydırın. Ardından ikinci boruyu yanaştırın ve adaptörü her iki boru ucunu da eşit oranda kapsayacak şekilde merkeze (işaretlediğiniz yere) çekin.
  • Boşluk Kontrolü:İki boru ucu arasında termal genleşme ve oturma payı için en az 10-20 mm boşluk bırakıldığından emin olun.
  1. Sıkma İşlemi (Kritik Aşama)
  • Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Boru

Sfero Döküm (GGG40/50). Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşları

Sfero Döküm (GGG40/50). Contaya baskı uygulayan baskı kapakları.

3

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI 304 / 316 Paslanmaz.Yüksek korozyon direnci.

4

Konik Conta

EPDM / NBR. Basınca̧ duyarlı sızdırmazlık teknolojisi.

5

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik / AISI 304 / 316 Paslanmaz. Güvenli kilitleme sistemi.

6

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.)
100 APP-GGG 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL
150 APP-GGG 150/1 160 PVC, 160 HDPE, 150 ÇELİK
APP-GGG 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10),
APP-GGG 150/3 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC
175 APP-GGG 175 175 AÇB (PN 10), 200 ÇELİK
200 APP-GGG 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL
APP-GGG 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
250 APP-GGG 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK
APP-GGG 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE
300 APP-GGG 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL
APP-GGG 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP-GGG 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK
350 APP-GGG 350 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15)
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
