APP Tip Dirsek

Ürünler / Boru Bağlantı Adaptörleri / APP Tip Dirsek

Boru Hatlarında Maksimum Esneklik ve Güvenli Dönüş: APP Dirsek Teknolojisi

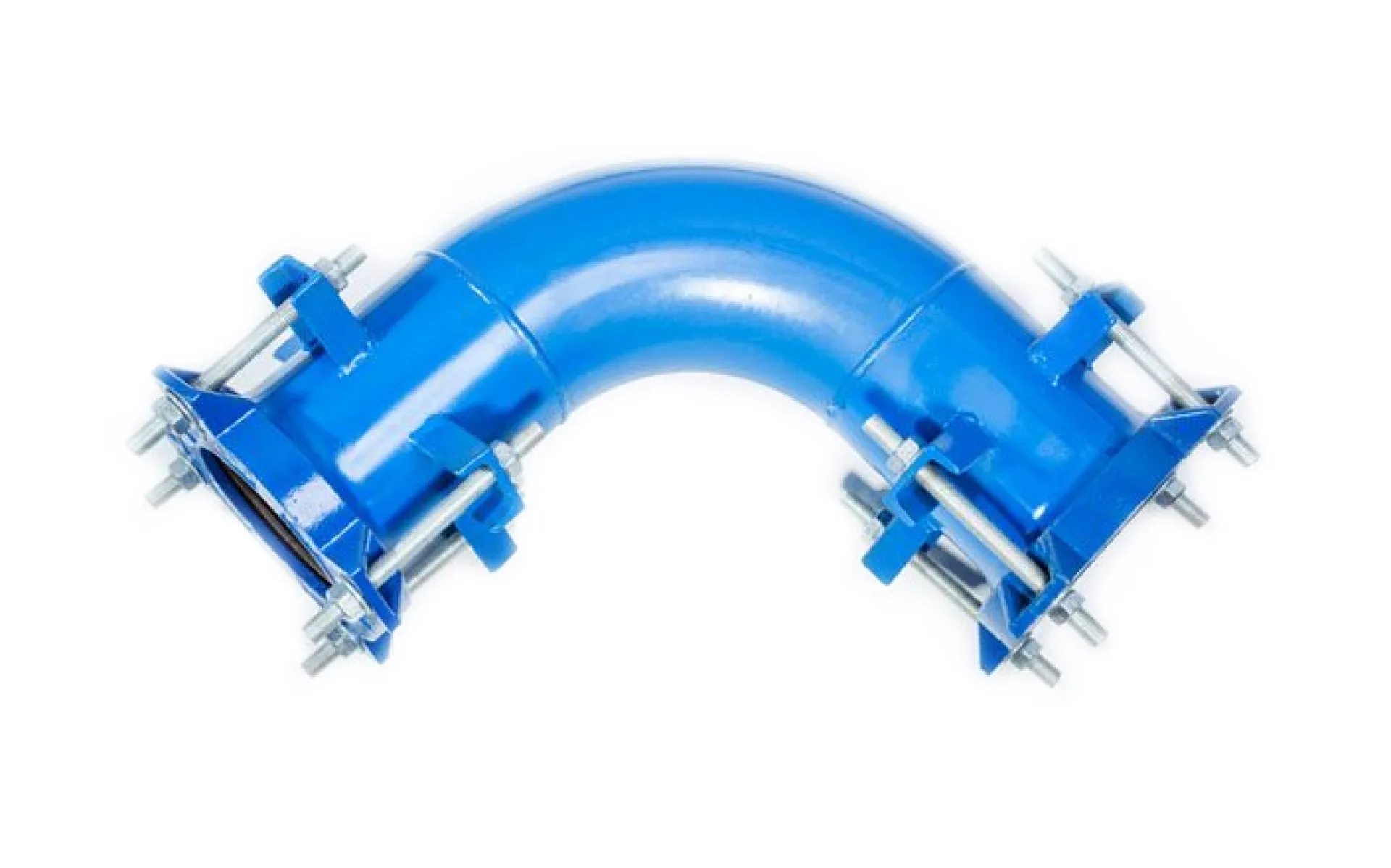

APP Tip Dirsekler, boru hatlarının yönünü değiştirmek amacıyla tasarlanmış, geniş toleranslı bağlantı uçlarına sahip, yüksek performanslı mühendislik çözümleridir. Hattın yönünü değiştirirken aynı zamanda tüm boru çeşitlerinde birleştirme ve sızdırmazlık görevini tek parçada yerine getirir.

TEMEL AVANTAJLAR

  • Projenize uygun 90°, 45°, 22,5° ve 11,25° standart açıların yanı sıra özel açı üretim imkânı sunmaktadır.
  • Her iki uçta bulunan geniş toleranslı bağlantı sistemi sayesinde ilave adaptör ihtiyacını ortadan kaldırarak hem yön değişimini hem de boru birleştirmeyi tek parçada çözer.
  • Farklı boru cinslerinin (Duktil, Pik, AÇB, PVC, PE, CTP vb.) doğrudan birleştirilmesini ve yön değişimini sağlar.

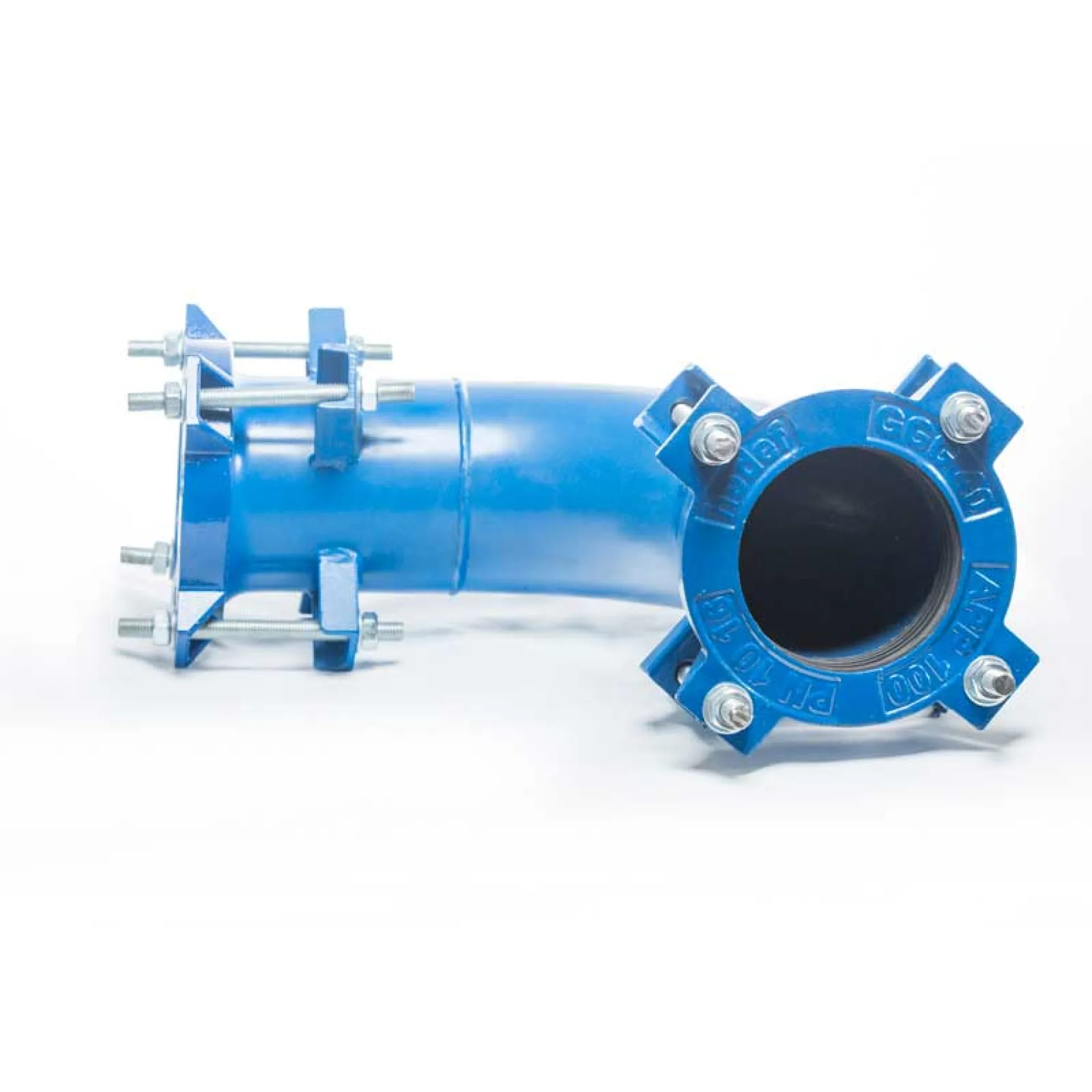

  • İhtiyaç duyulan tarafın flanşlı olarak imal edilmesi sayesinde, vana, debimetre ve benzeri ekipmanların güvenli ve kolay şekilde bağlantısı sağlanır.
  • 6°ye kadar açısal sapma ile dönük kolaylığı ve zemin hareketlerini sönümleme kabiliyeti.
  • 5 mm’ye kadar genleşme ve büzülme toleransı
  • Stok çeşitliliğini azaltan ekonomik çözüm
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu dağıtım ve iletim hatları
  • Endüstriyel boru sistemleri
  • Arıtma tesisleri ve pompa istasyonları
  • Hat yönlendirme uygulamaları
  • Vana ve ekipman bağlantıları
  • Debimetre ve ekipman montajları
  • Hat onarımı ve rehabilitasyon projeleri
  • Farklı materyallerden oluşan boru hatları

Bu talimat; Duktil, Pik, Çelik, PVC, PE, CTP ve AÇB gibi farklı tipteki boruların istenen açıda yön değişimini sağlayan, geniş toleranslı APP tipi dirseklerin güvenli ve sızdırmaz montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Dirseğin üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Açı Kontrolü:Montaj öncesi dirsek açısının, planladığınız dönüş açısı ile uyumlu olduğunu kontrol edin.
  • Boru Kesimi: Boruları, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Dirseğin her iki ucunun boruyu ne kadar kavrayacağını ölçün ve boru üzerine işaretleyin. Bu, dirseğin tam merkezde kalmasını sağlar.
  • Boru Hizalaması:İki borunun yapılacak olan dönüş açısına uygun şekilde pozisyonlanmasını sağlayın. APP tip dirsekler genellikle ±6°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için istenen açıda hizalaması tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:Dirseği, adaptör bölümleri gevşek haldeyken birinci borunun üzerine kaydırın. Ardından ikinci boruyu yanaştırın ve işaretlediğiniz yere kadar adaptörün içine sokun. Eğer dirsek flanşlı tip ise, karşı flanş ile delik eksenlerinin tam hizalandığından emin olun.
  • Boşluk Kontrolü:Boru uçları ile dirseğin adaptör bölümünün sonu arasında termal genleşme ve oturma payı için en az 5-10 mm boşluk bırakıldığından emin olun.
  1. Sıkma İşlemi (Kritik Aşama)
  • Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.
  1. Tespit Kütlesi (Ankraj) Uygulaması
  • Eğer dirsek çekmeye karşı kilitli tip değilse, boru içindeki basınç dirseği yerinden çıkarabilir. Dirseğin dış açısına gelen kısmına mutlaka beton tespit kütlesi uygulayın.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı dirseklerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Dirsek

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

ST37 Çelik. Contaya baskı uygulayan baskı kapakları.

3

Flanş (opsiyonel)

ST 37 Çelik. Farklı flanş normlarına uyum.

4

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.

5

Konik Conta

EPDM / NBR. Basınç duyarlı sızdırmazlık teknolojisi.

6

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz. Güvenli kilitleme sistemi.

7

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
90°, 45°, 22,5° ve 11,25°
STANDART DIŞI AÇI ÖLÇÜLERİ DE MEVCUTTUR
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.)
50 APP 50 50 ÇELİK, 63 HDPE, 63 PVC
80 APP 80/1 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK
APP 80/2 80 AÇB (PN 10), 110 PVC, 110 HDPE
100 APP 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL
125 APP 125 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL
150 APP 150/1 160 PVC, 160 HDPE, 150 ÇELİK
APP 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10),
APP 150/3 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC
175 APP 175 175 AÇB (PN 10), 200 ÇELİK
200 APP 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL
APP 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
APP 200/3 200 AÇB, (PN 12,5) PN 12,5, 250 PVC, 250 HDPE
250 APP 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK
APP 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE
APP 250/3 250 AÇB (PN 12,5)
300 APP 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL
APP 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK
350 APP 350/1 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15)
APP 350/2 350 AÇB (PN 10), 400 PVC, 400 HDPE, 400 ÇELİK
400 APP 400/1 400 DUKTİL, 400 PİK, 400 CTP
APP 400/2 400 AÇB (PN 10), 450 PVC, 450 HDPE, 450 ÇELİK
500 APP 500/1 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB (PN 10)
APP 500/2 500 DUKTİL, 500 PİK, 500 CTP
APP 500/3 500 AÇB (PN 10), 560 PVC, 560 HDPE
600 APP 600/1 600 ÇELİK, 500 AÇB (PN15)
APP 600/2 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP
APP 600/3 600 AÇB (PN 10), 600 AÇB (PN12,5)
700 APP 700 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
800 APP 800 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
900 APP 900 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
1000 APP 1000 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
1200 APP 1200 ÇELİK, DUKTİL, CTP, PE
1400 APP 1400 ÇELİK, DUKTİL, CTP, PE
1600 APP 1600 ÇELİK, DUKTİL, CTP, PE
1600-3400 APP1600-3400 ÇELİK, DUKTİL, CTP
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
