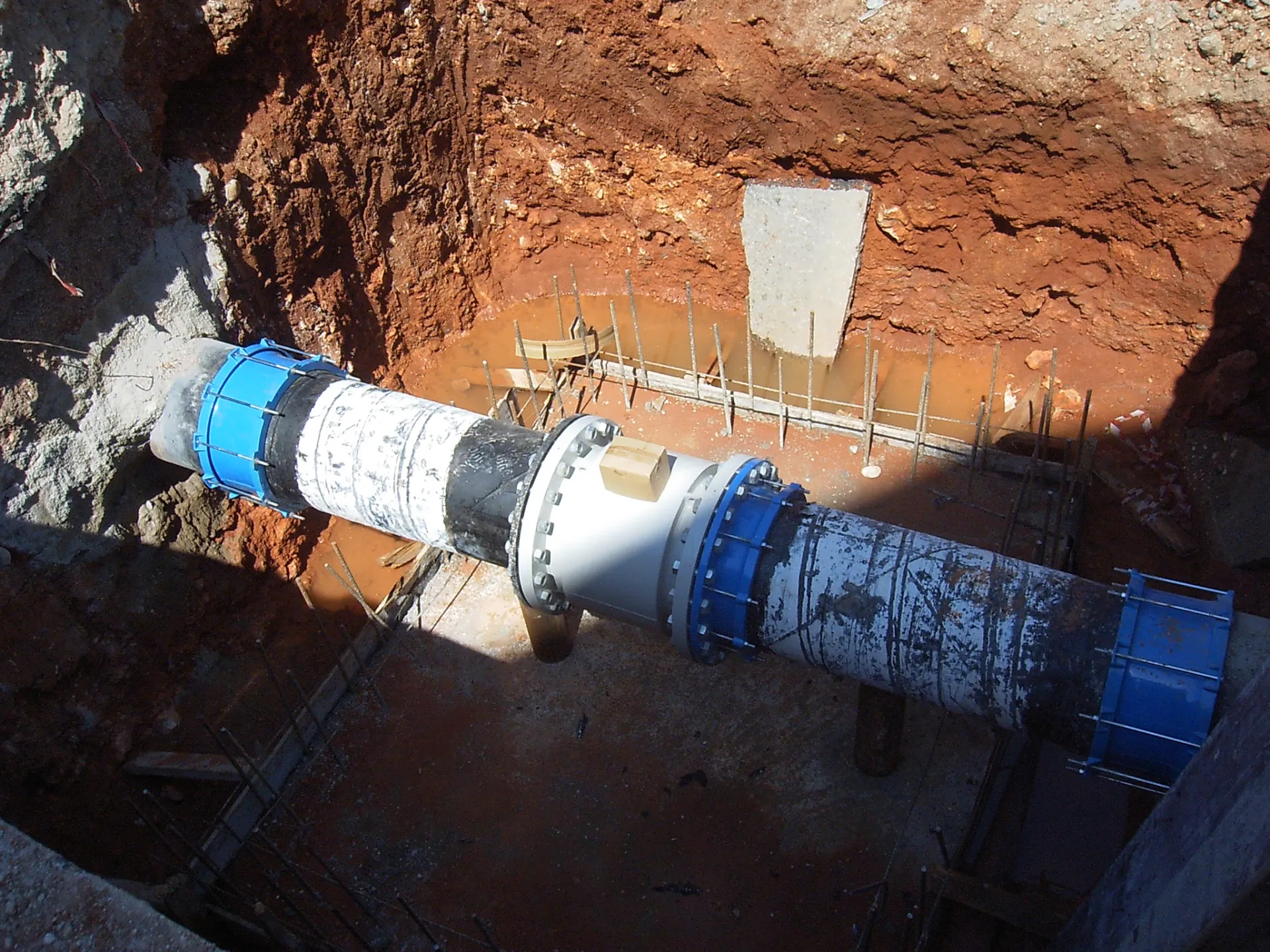

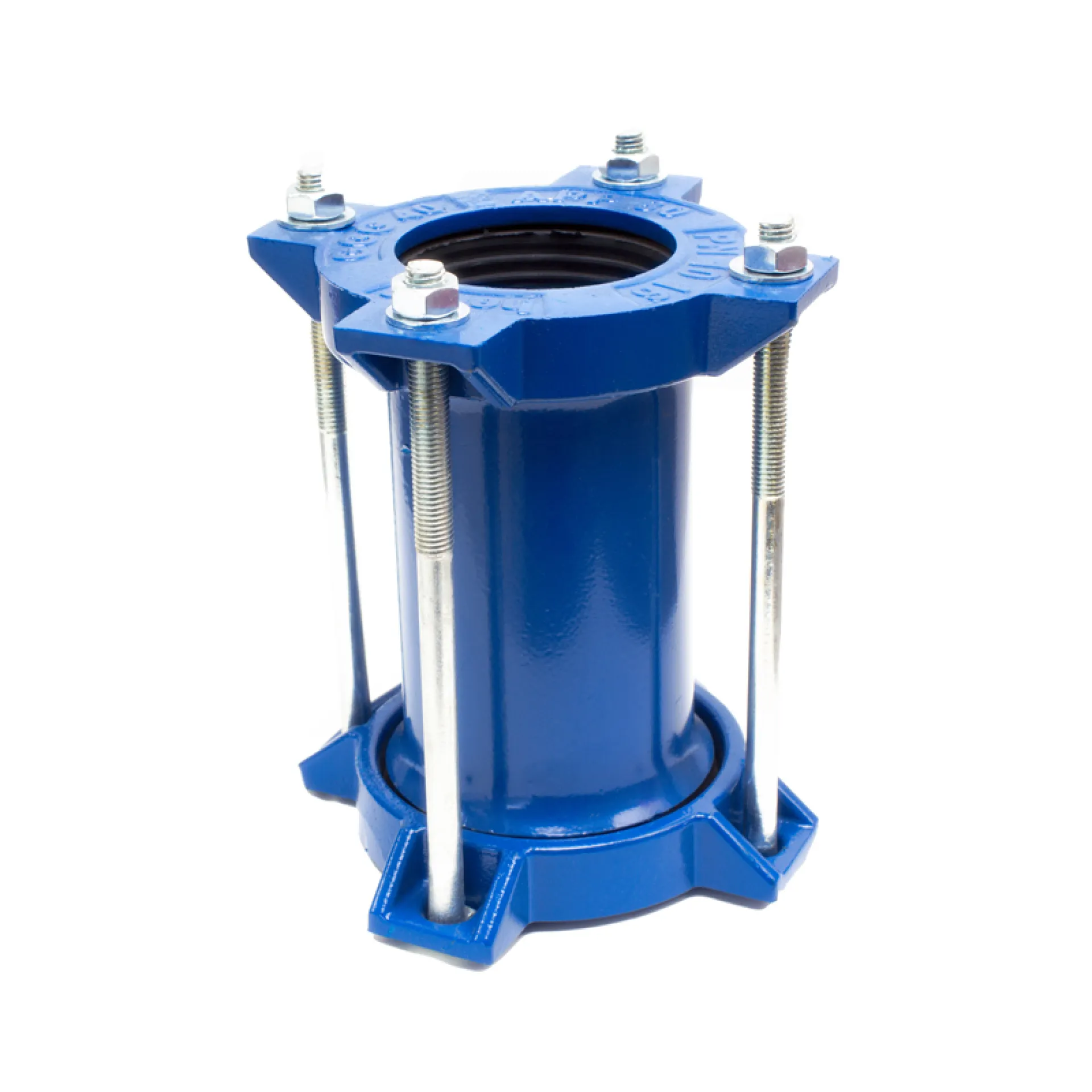

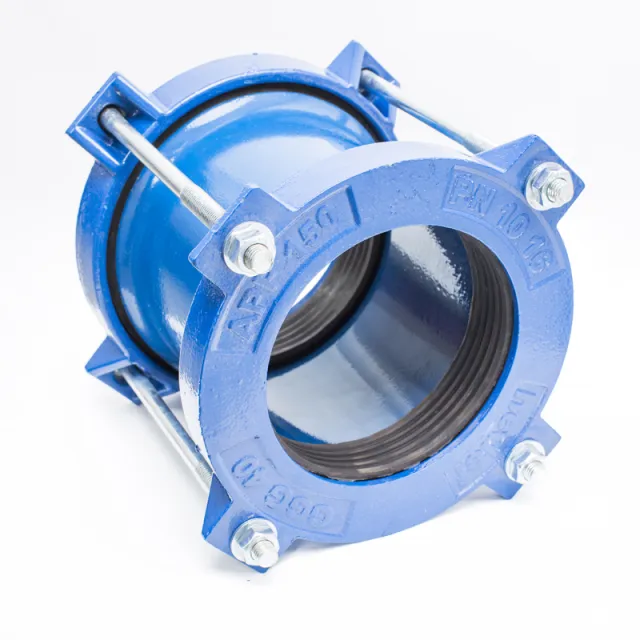

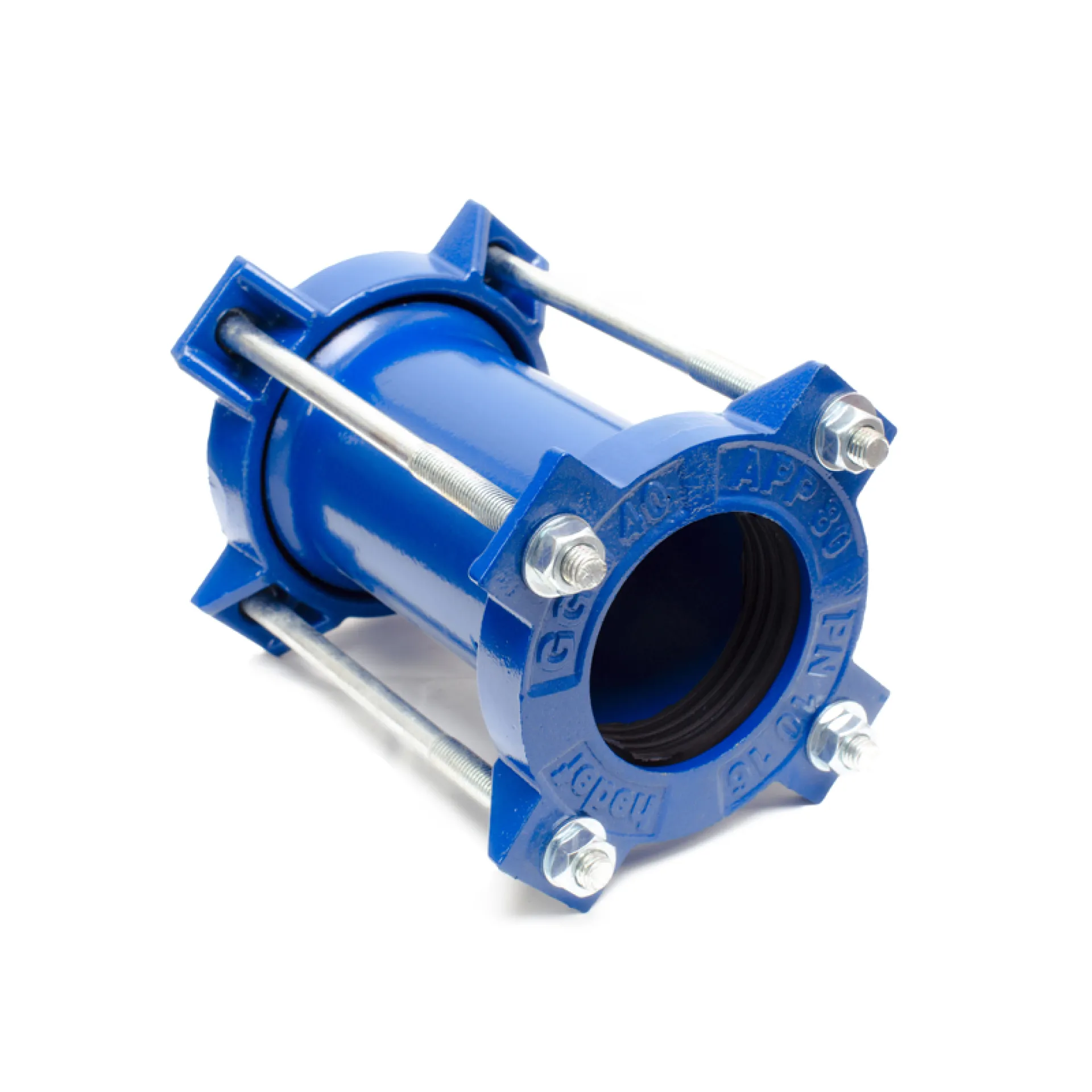

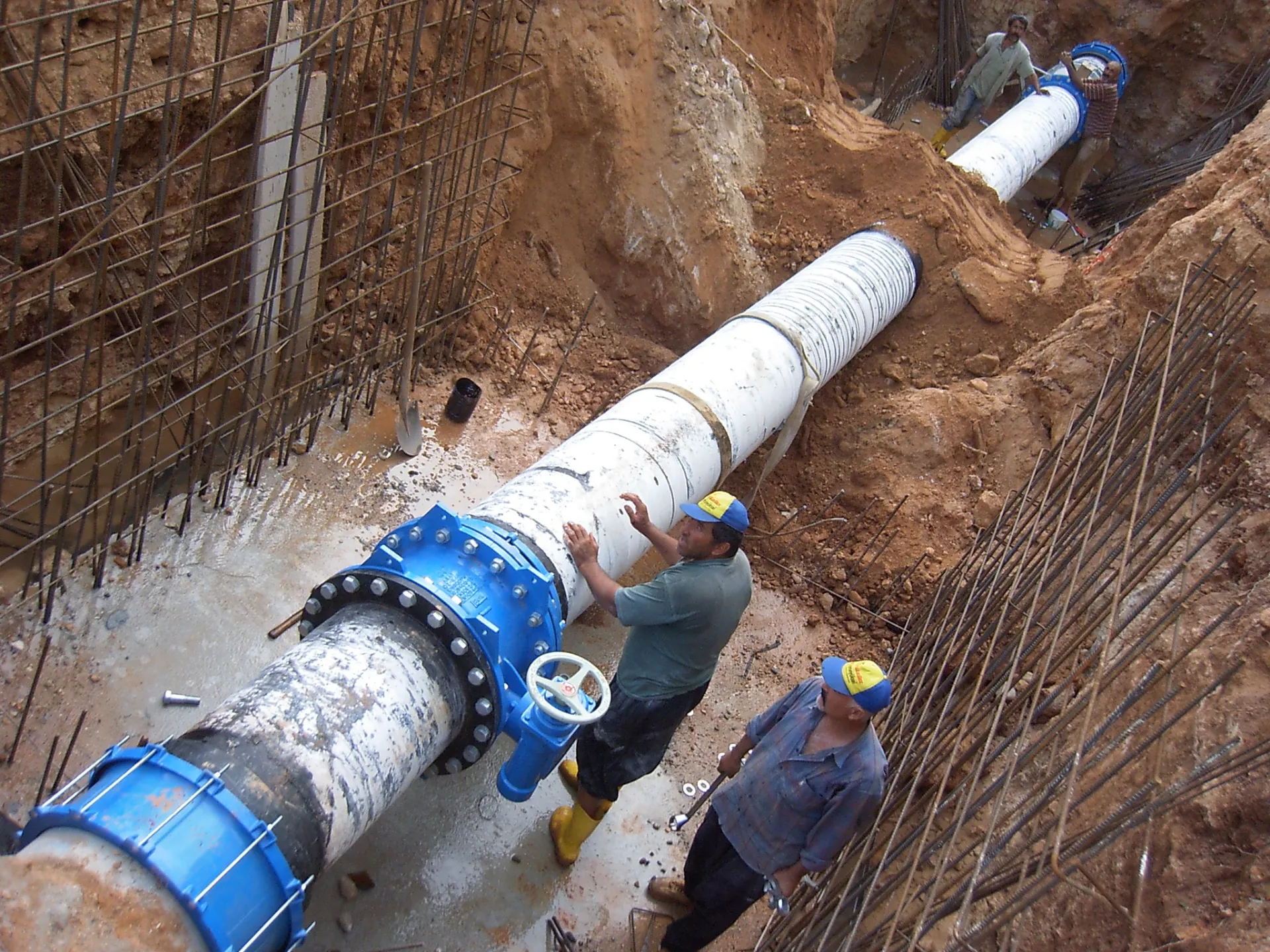

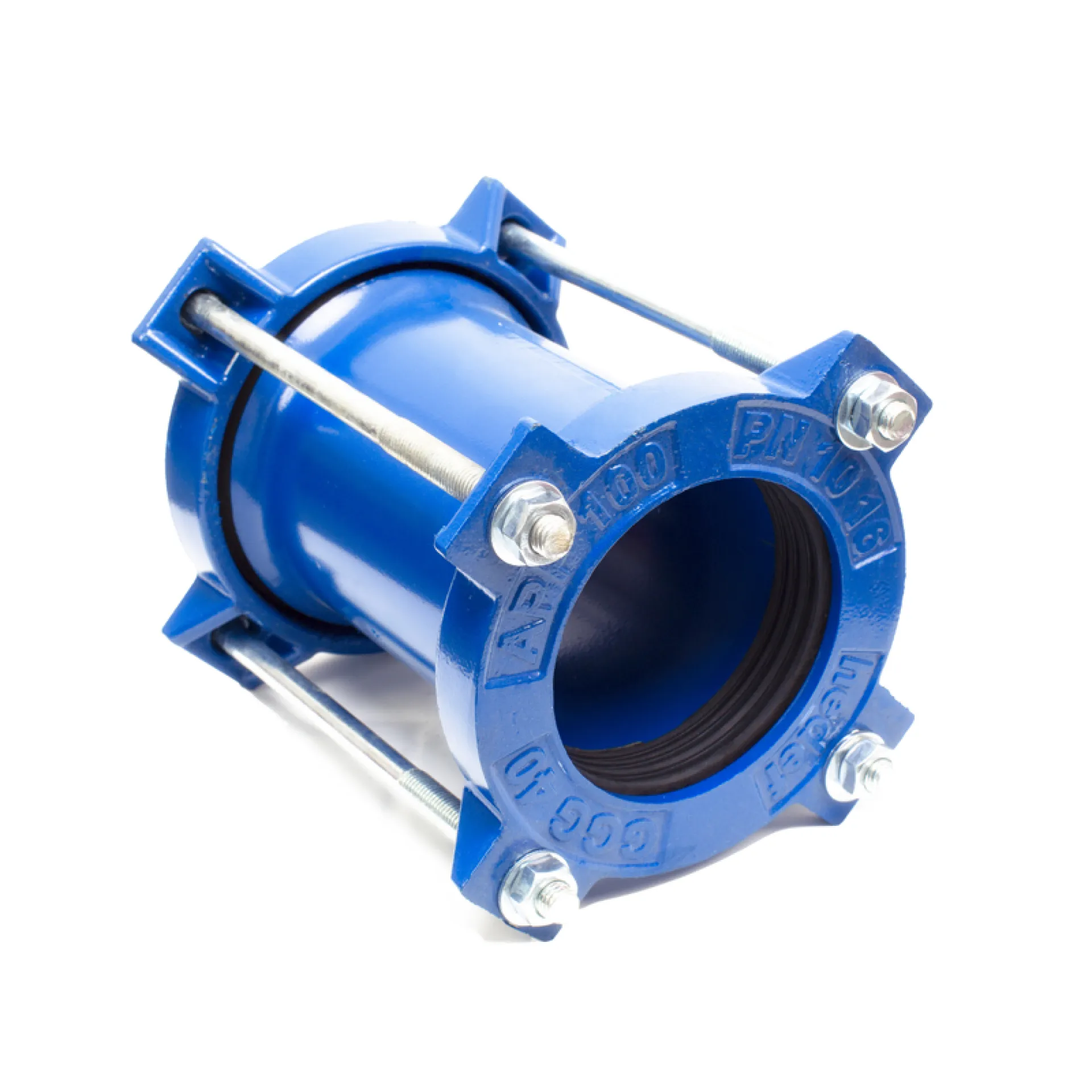

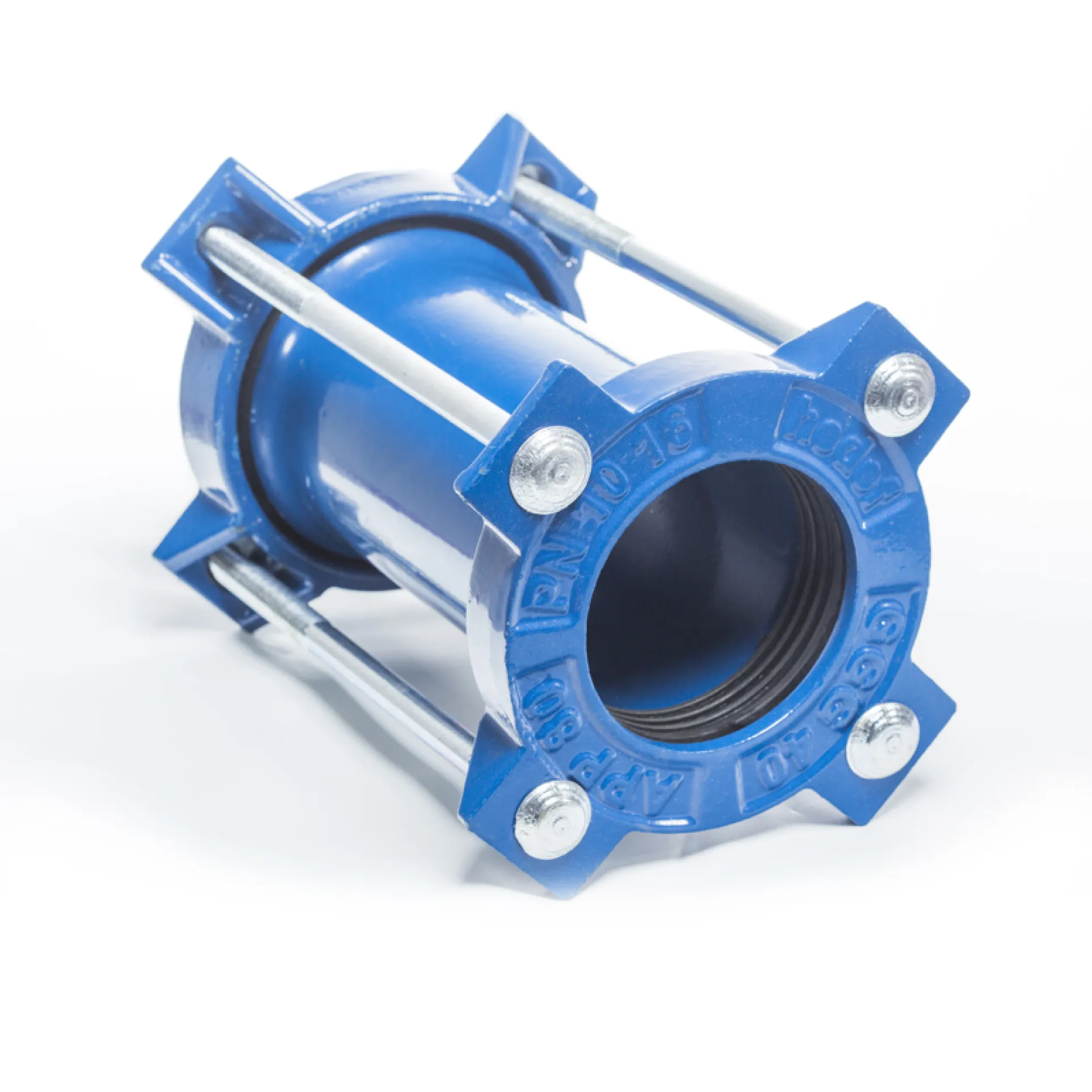

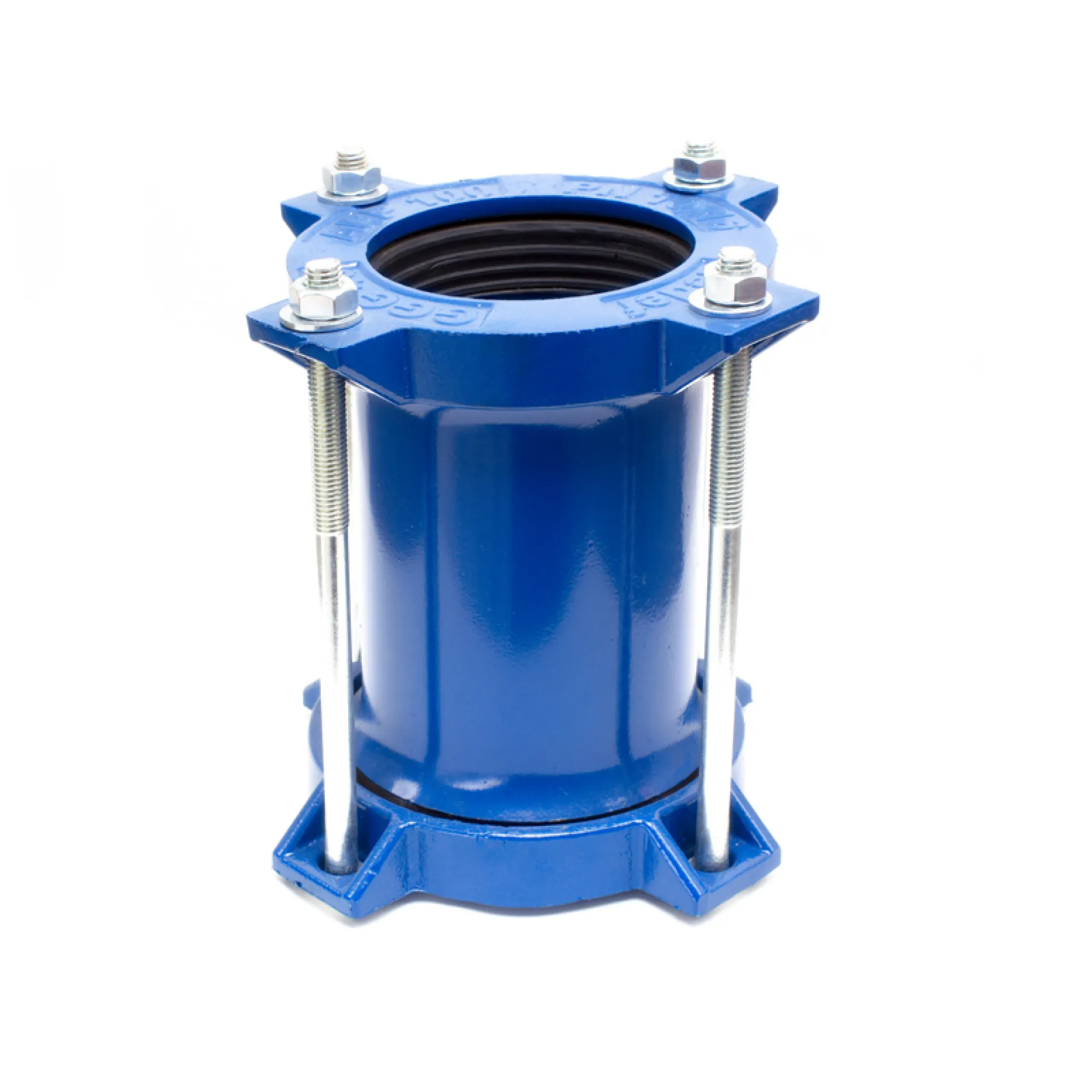

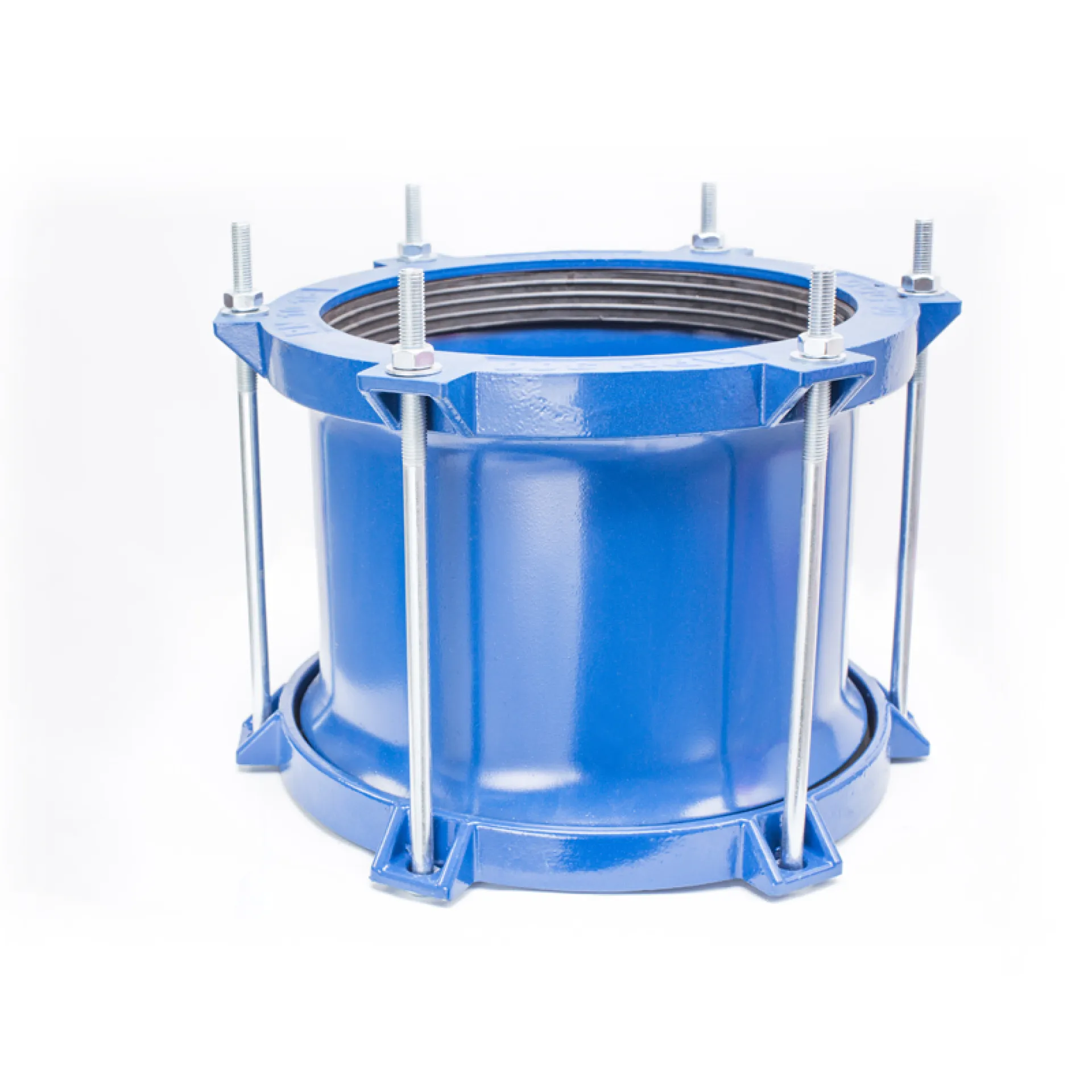

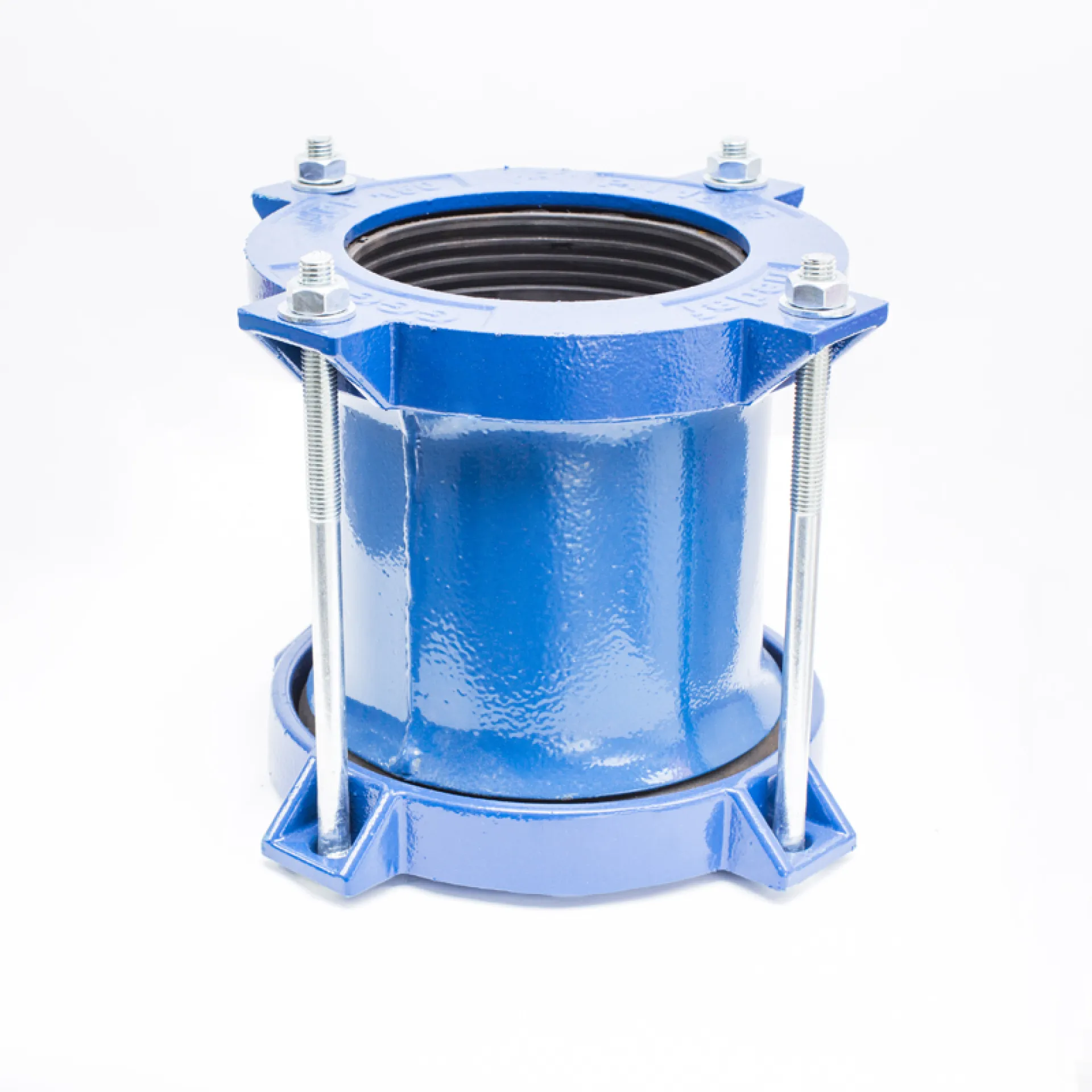

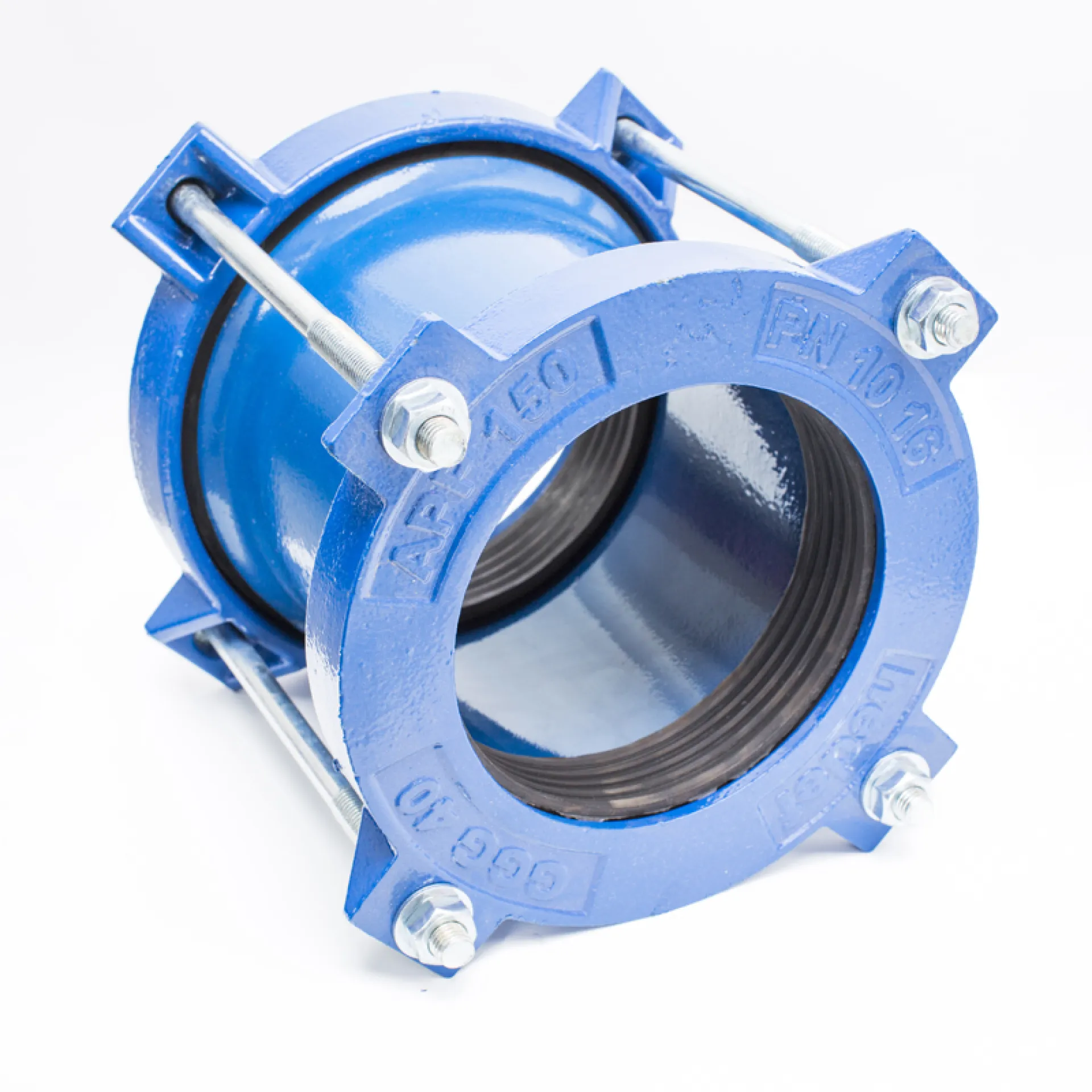

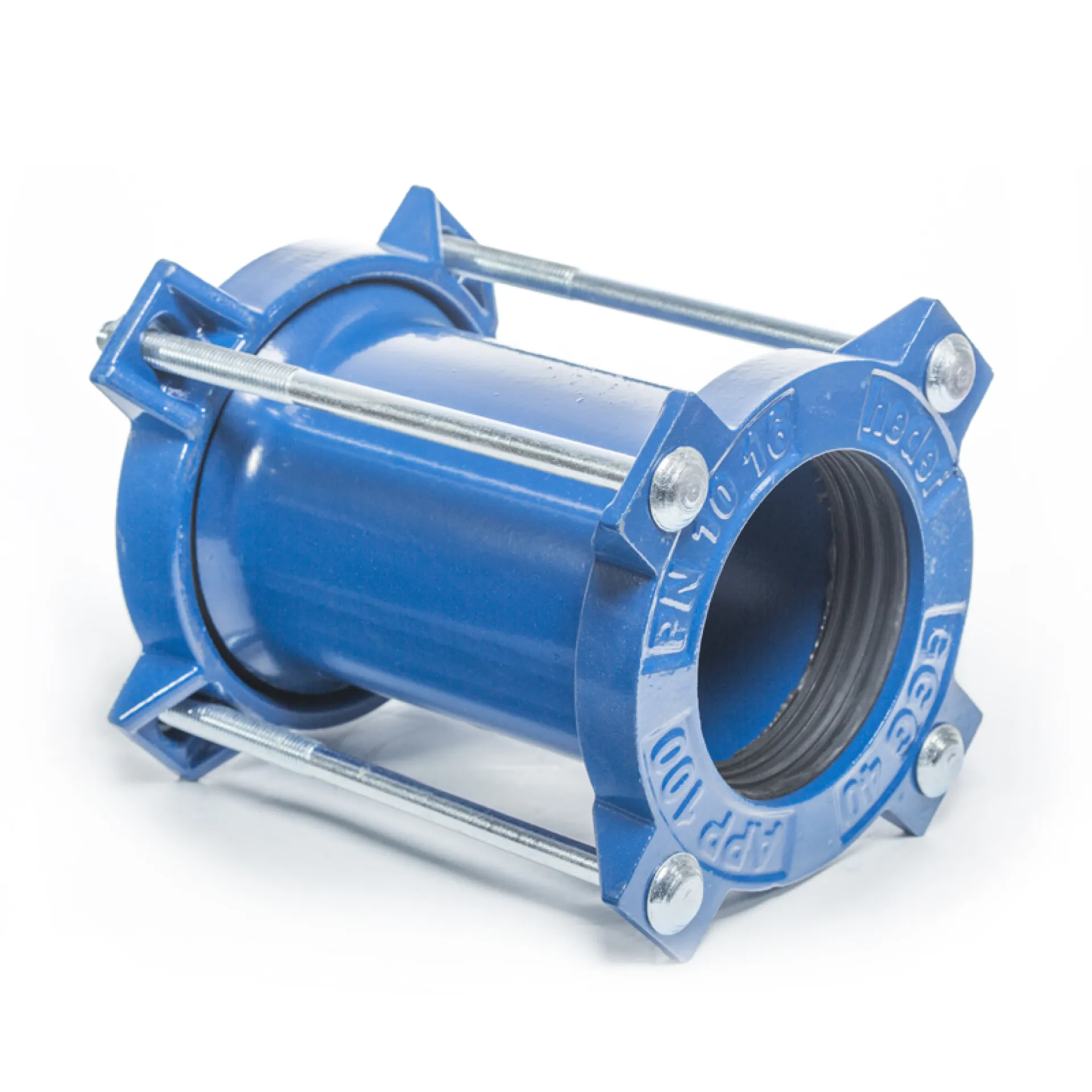

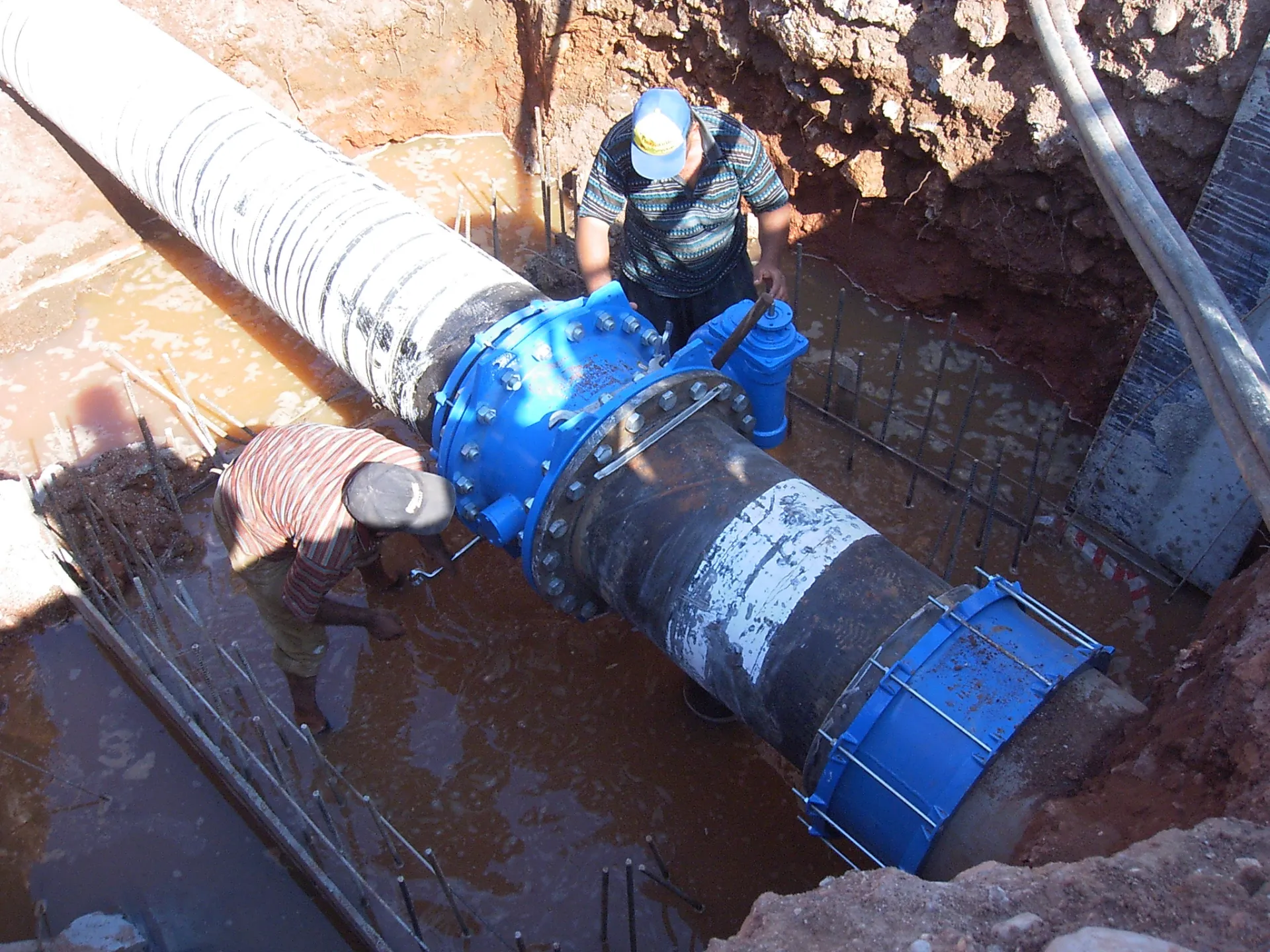

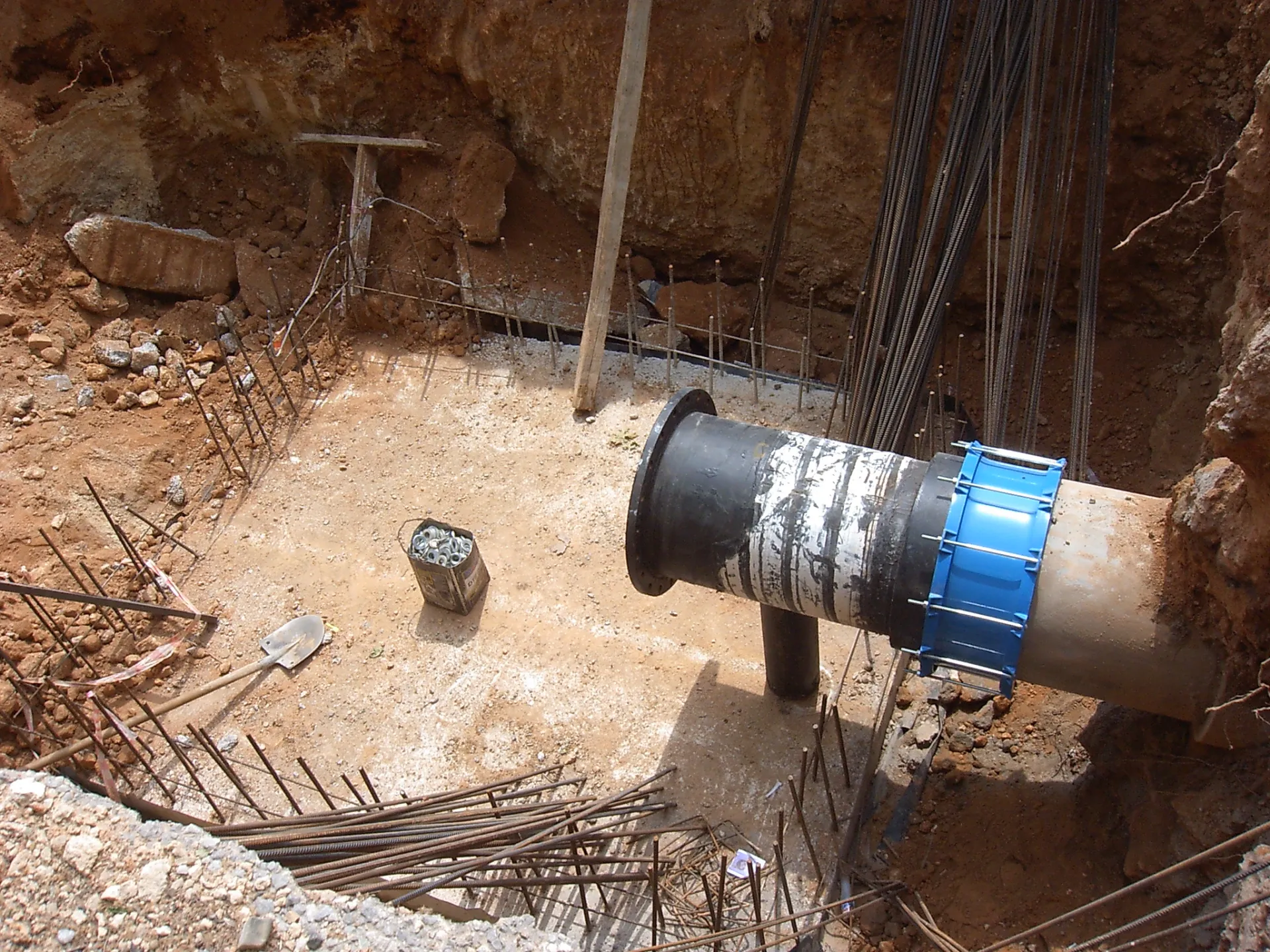

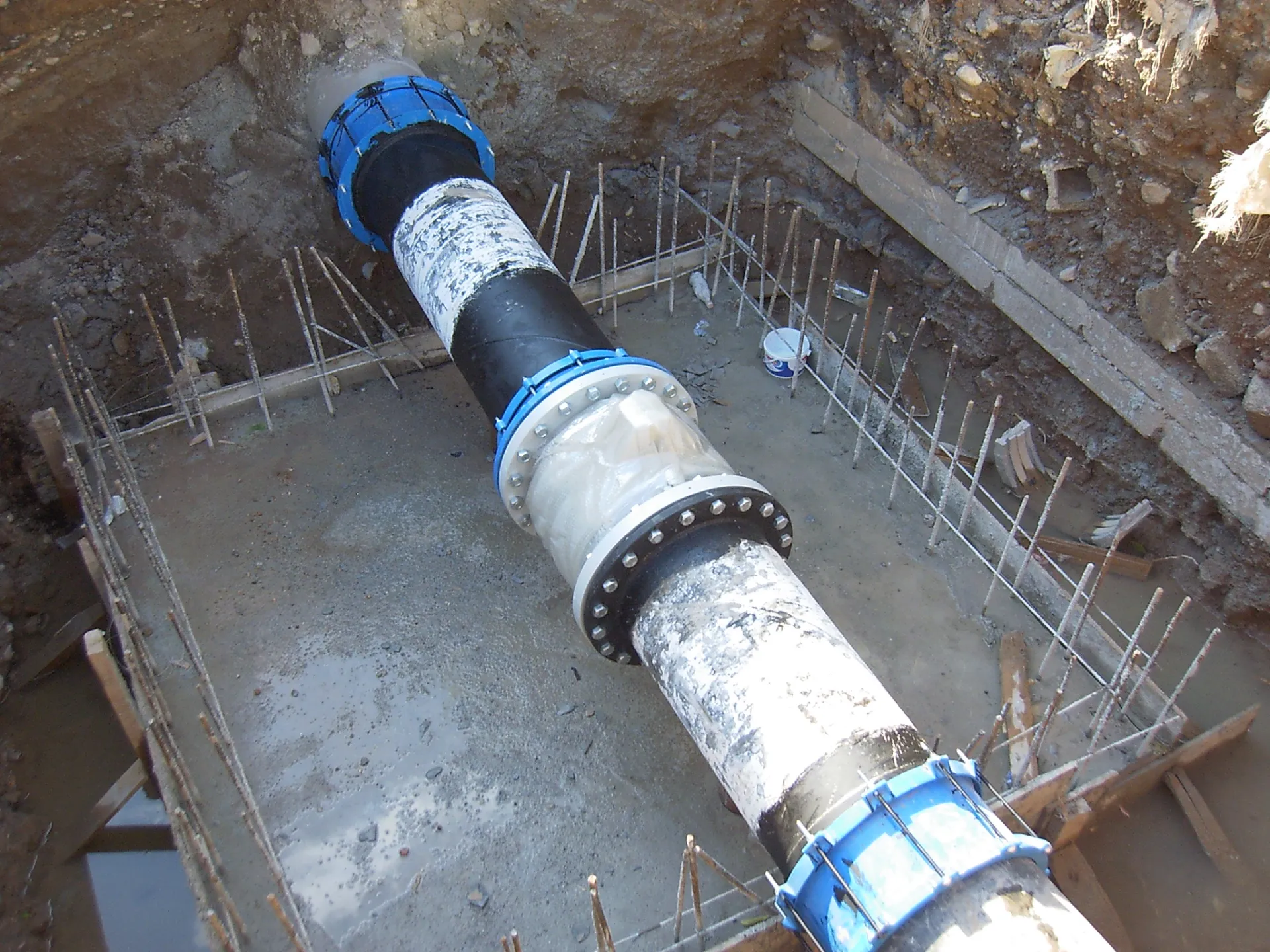

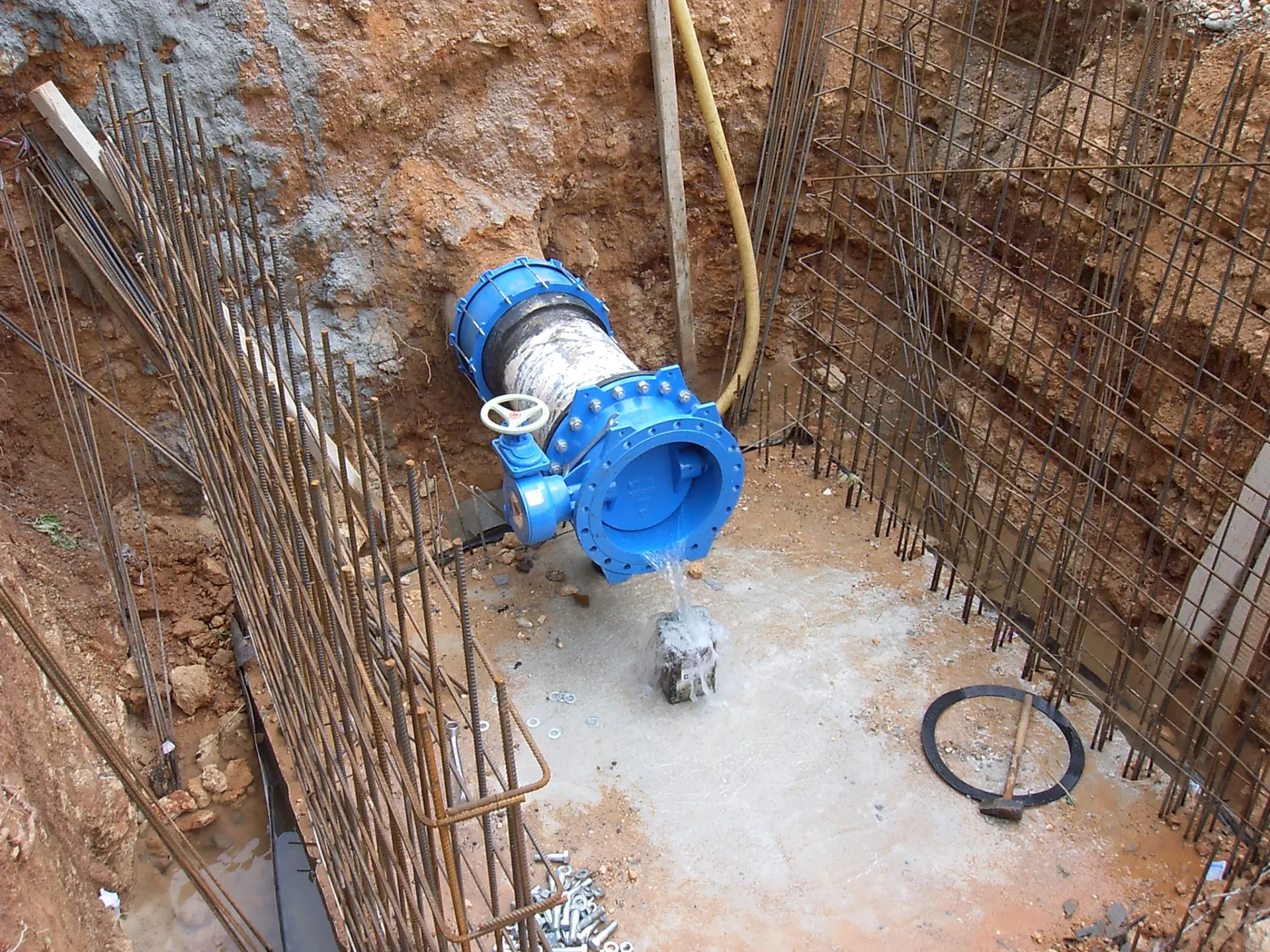

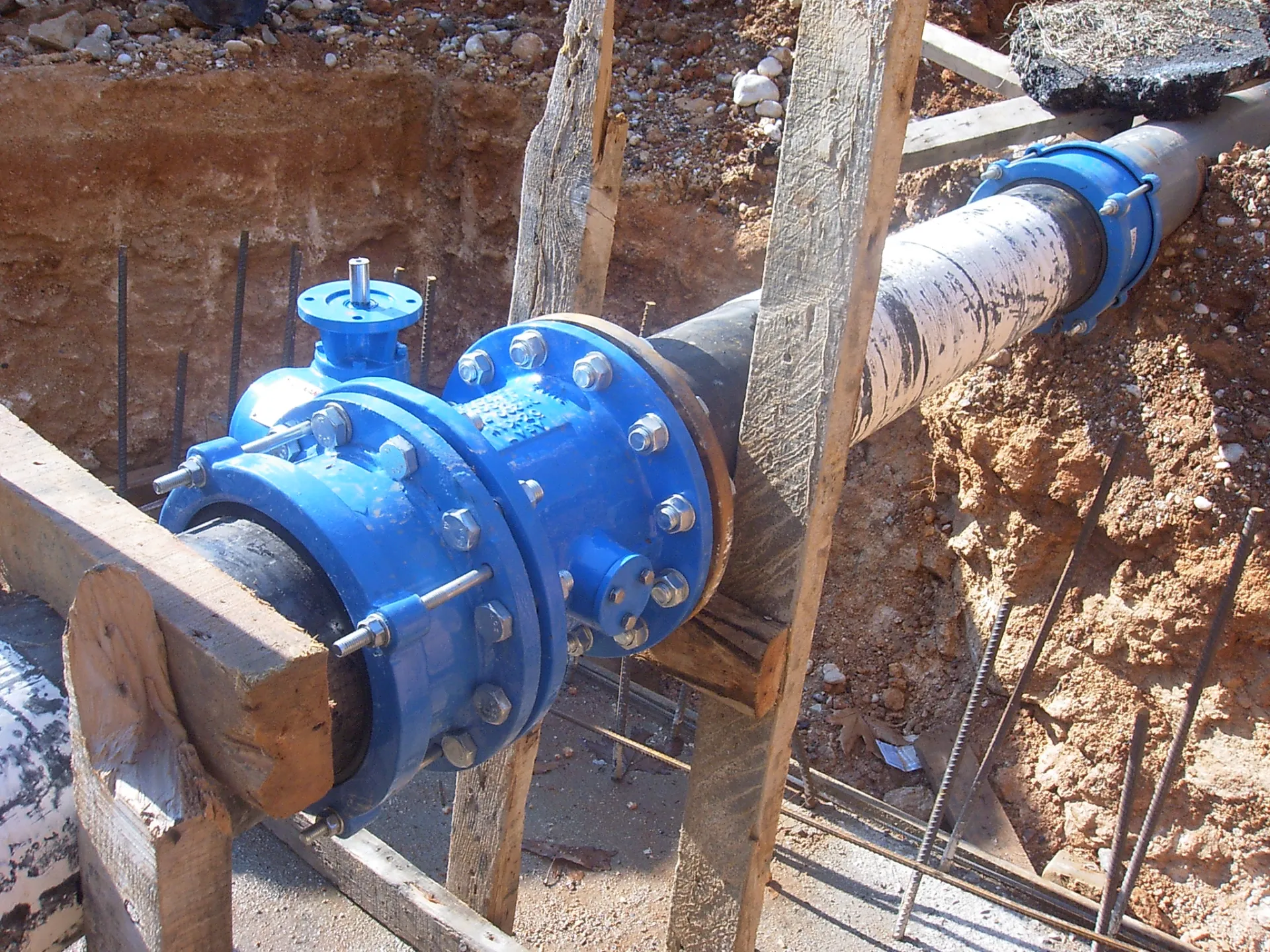

APP-U

Universal Boru Bağlantı Adaptörü

Ürünler / Boru Bağlantı Adaptörleri / Boru Bağlantı Adaptörü

Her Boru Tipine, Her Çapa, Tek Çözüm: A.P.P. Mühendisliği

A.P.P. Geniş Toleranslı Bağlantı Adaptörleri, farklı dış çaplara ve malzemelere sahip boru hatlarını güvenle birleştirmek ve arızalarda kesin ve kalıcı Çözüm için tasarlanmış yüksek performanslı mühendislik çözümleridir.

Üstün Uyumluluk: İç çapı aynı, dış çapı farklı olan boruların sızdırmaz bağlantısı.
Geçiş Adaptörü: Yeni hatların mevcut şebekedeki farklı cins ve çaptaki borulara kolay entegrasyonu.
Zorlu Tamiratlar: AÇB ve PİK gibi müdahalesi güç boru tiplerindeki arızaların hızlı ve kesin çözümü.
Kaynaksız Montaj: Suyun tamamen kesilemediği ve kaynak yapma imkanının bulunmadığı durumlarda güvenli montaj.

TEMEL AVANTAJLAR

  • Farklı boru cinsleri ile uyum (Duktil, Pik, çelik, AÇB, PVC, PE, vb.)
  • Geniş çap toleransı ile esnek kullanım
  • 6°’ye kadar açısal sapmaları ve zemin hareketlerini sönümleyen esnek yapı
  • 10 mm’ye kadar genleşme ve büzülme toleransı
  • Zorlu koşullarda, su altında dahi kolay montaj
  • Tek anahtar ile hızlı kurulum, düşük işçilik maliyeti
  • Yüksek basınç altında güvenilir sızdırmazlık
  • Kaçak ve sızıntılara karşı kalıcı çözüm
  • Uzun ömürlü ve güvenilir performans
  • Stok çeşitliliğini azaltan ekonomik çözüm
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu ve altyapı hatları
  • Endüstriyel boru sistemleri
  • Arıtma tesisleri ve pompa istasyonları
  • Yeni hat bağlantıları ve entegrasyon
  • Bakım, onarım ve rehabilitasyon
  • Farklı sistemlerin entegrasyonu

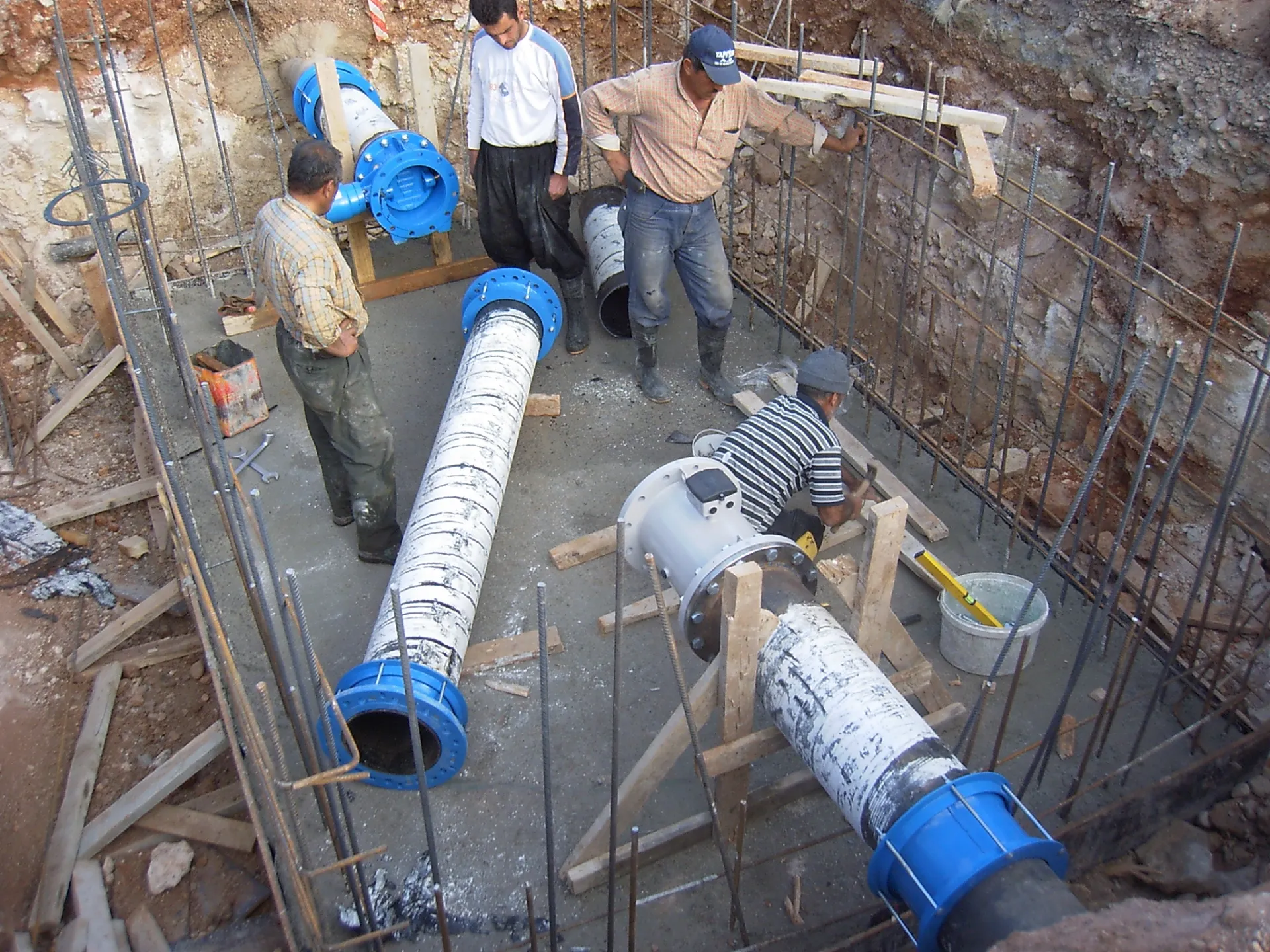

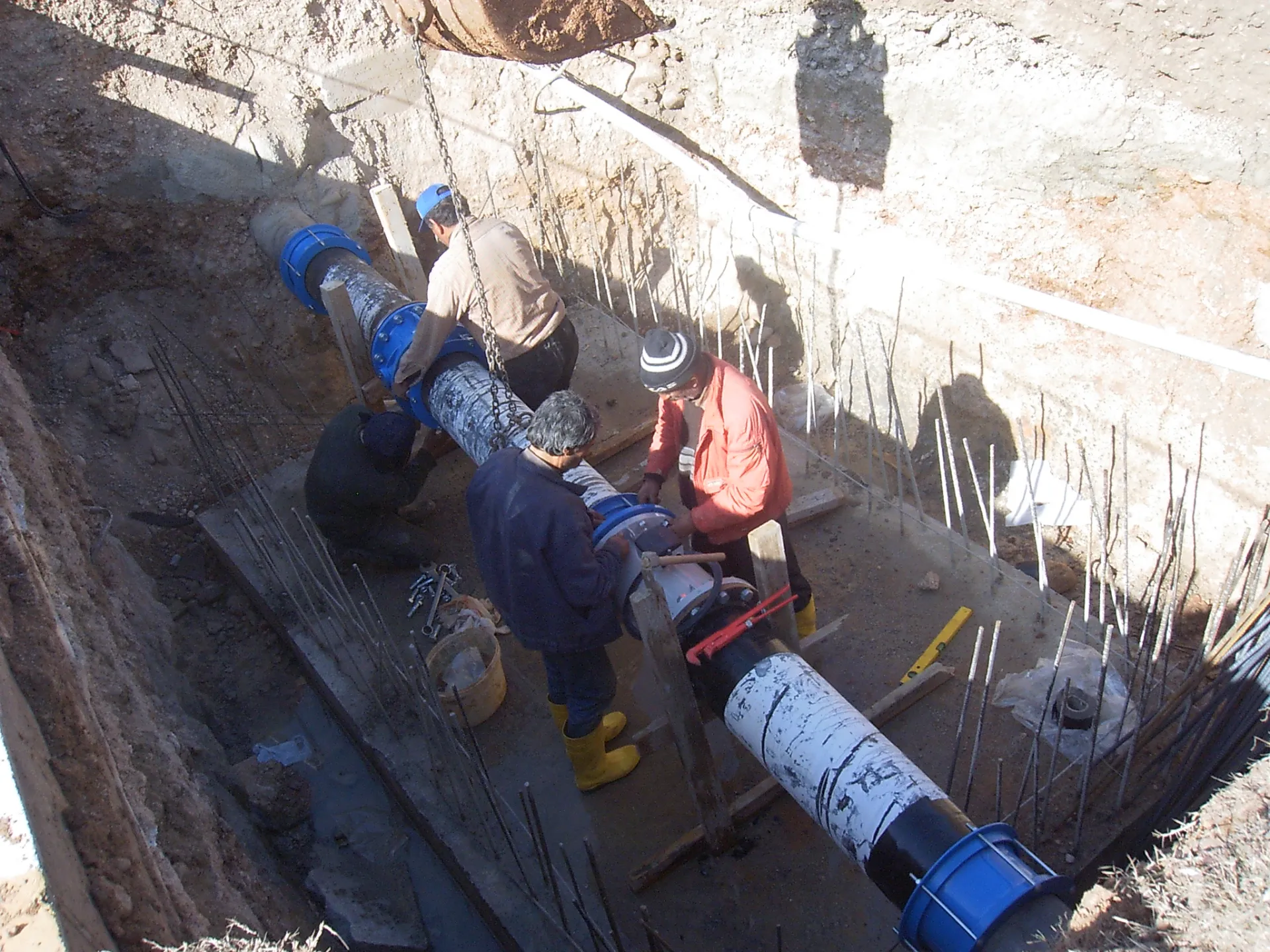

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı üniversal adaptörlerin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Boru Kesimi: Boruları, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru uçlarının adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyunun yarısı kadar referans çizgisi çizin.
  • Boru Hizalaması:İki borunun eksenel olarak mümkün olduğunca aynı hizada olmasını sağlayın. Üniversal adaptörler genellikle ±6°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:Adaptörü gevşek haldeyken birinci borunun üzerine kaydırın. Ardından ikinci boruyu yanaştırın ve adaptörü her iki boru ucunu da eşit oranda kapsayacak şekilde merkeze (işaretlediğiniz yere) çekin.
  • Boşluk Kontrolü:İki boru ucu arasında termal genleşme ve oturma payı için en az 10-20 mm boşluk bırakıldığından emin olun.
  1. Sıkma İşlemi (Kritik Aşama)
  • Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.



No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Boru

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşları

Sfero Döküm (GGG40/50) / ST 37. Contaya baskı uygulayan baskı kapakları.

3

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI 304 / 316 Paslanmaz.Yüksek korozyon direnci.

4

Konik Conta

EPDM / NBR. Basınç duyarlı sızdırmazlık teknolojisi.

5

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik / AISI 304 / 316 Paslanmaz. Güvenli kilitleme sistemi.
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.)
50 APP 50 50 ÇELİK, 63 HDPE, 63 PVC
80 APP 80/1 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK
APP 80/2 80 AÇB (PN 10), 110 PVC, 110 HDPE
100 APP 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL
125 APP 125 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL
150 APP 150/1 160 PVC, 160 HDPE, 150 ÇELİK
APP 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10),
APP 150/3 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC
175 APP 175 175 AÇB (PN 10), 200 ÇELİK
200 APP 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL
APP 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
APP 200/3 200 AÇB, (PN 12,5) PN 12,5, 250 PVC, 250 HDPE
250 APP 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK
APP 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE
APP 250/3 250 AÇB (PN 12,5)
300 APP 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL
APP 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK
350 APP 350/1 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15)
APP 350/2 350 AÇB (PN 10), 400 PVC, 400 HDPE, 400 ÇELİK
400 APP 400/1 400 DUKTİL, 400 PİK, 400 CTP
APP 400/2 400 AÇB (PN 10), 450 PVC, 450 HDPE, 450 ÇELİK
500 APP 500/1 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB (PN 10)
APP 500/2 500 DUKTİL, 500 PİK, 500 CTP
APP 500/3 500 AÇB (PN 10), 560 PVC, 560 HDPE
600 APP 600/1 600 ÇELİK, 500 AÇB (PN15)
APP 600/2 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP
APP 600/3 600 AÇB (PN 10), 600 AÇB (PN12,5)
700 APP 700 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
800 APP 800 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
900 APP 900 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
1000 APP 1000 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
1200 APP 1200 ÇELİK, DUKTİL, CTP, PE
1400 APP 1400 ÇELİK, DUKTİL, CTP, PE
1600 APP 1600 ÇELİK, DUKTİL, CTP, PE
1600-3400 APP1600-3400 ÇELİK, DUKTİL, CTP
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
