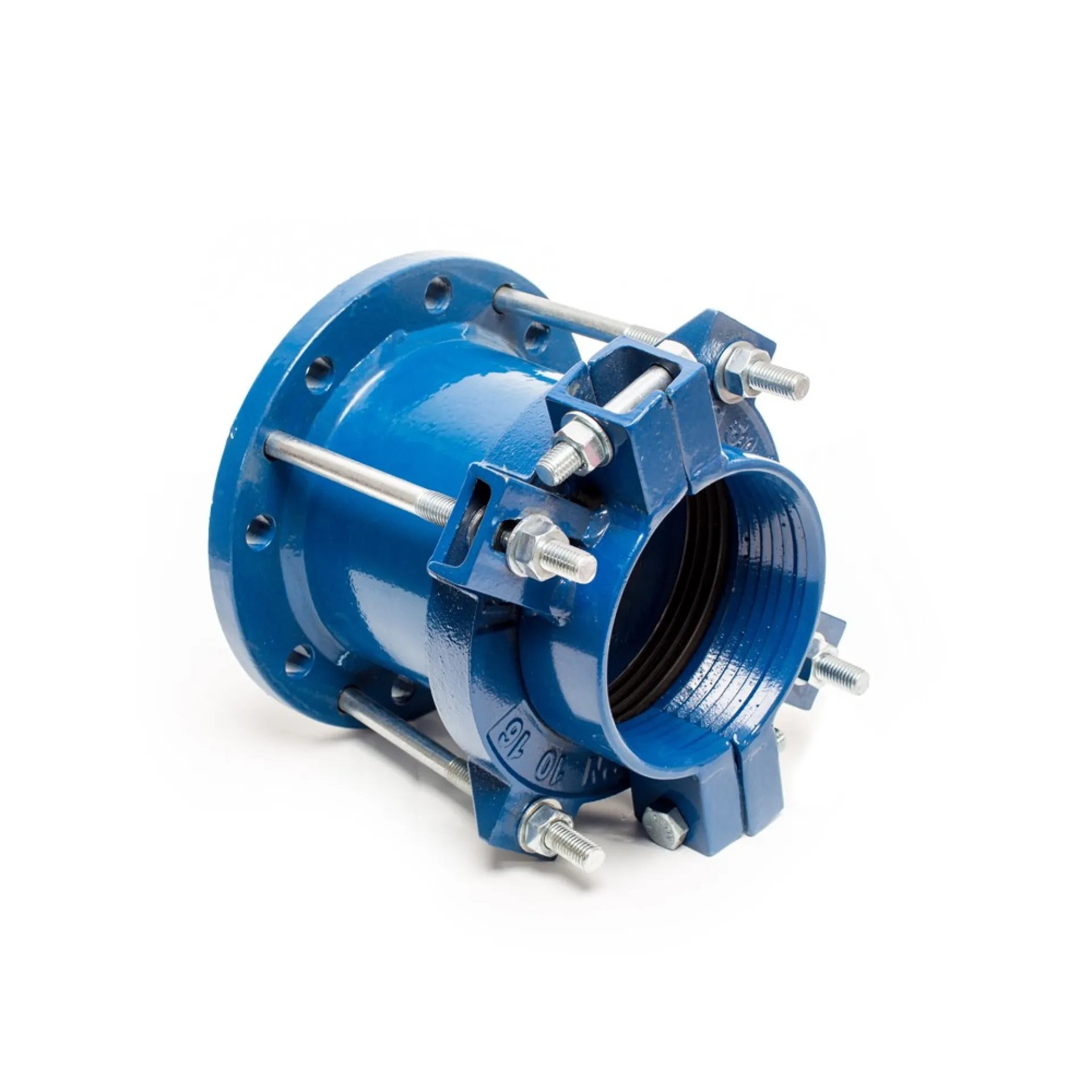

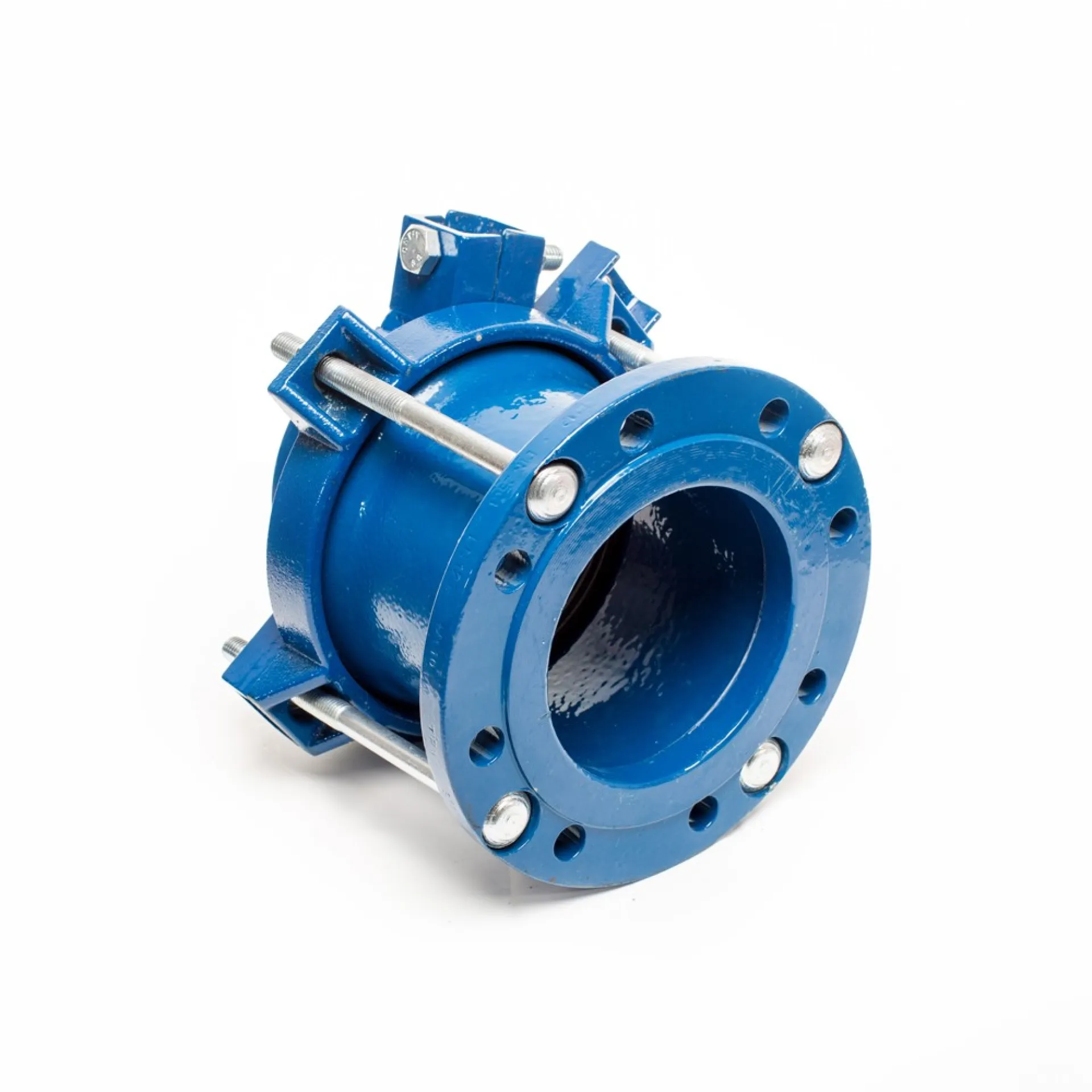

APP-F/PE

PE Flanş Adaptörü

Ürünler / Boru Bağlantı Adaptörleri / Flanşlı Boru Bağlantı Adaptörü

Polietilen Hatlar İçin Güvenli Flanşlı Bağlantı: APP Mühendisliği

APP PE Flanş Adaptörleri, PE / HDPE boruların vana, pompa, debimetre ve diğer flanşlı ekipmanlara güvenli ve sızdırmaz şekilde bağlanmasını sağlamak üzere geliştirilmiştir.PE boruların esnek yapısına uygun sıkma ve sızdırmazlık sistemi sayesinde uzun ömürlü ve güvenilir performans sunar.

Mekanik Sabitleme: Boruyu dişleyen özel tırnaklı halka sayesinde borunun adaptörden çıkmasını engeller, ek ankraj bloğu ihtiyacını ortadan kaldırır.
Kaynak Gerektirmez: Elektrofüzyon veya alın kaynağına ihtiyaç duymadan, sadece mekanik sıkma ile hızlı ve güvenli kurulum sağlar.
Evrensel Uyumluluk: Standartlara uygun flanş yapısı ile her türlü flanşlı vana ve enstrümanla uyumludur.
Zor Saha Koşulları: Islak zeminlerde, çamurlu hendeklerde veya su altında dahi montaj imkânı sunar.

TEMEL AVANTAJLAR

  • PE / HDPE borular için flanşlı bağlantı çözümü
  • Vana ve ekipmanlara doğrudan bağlantı imkânı
  • PE borular için optimize edilmiş sıkma sistemi
  • Zorlu koşullarda, su altında dahi kolay montaj
  • Sahada hızlı ve kolay montaj
  • Uzun ömürlü ve bakım gerektirmeyen kullanım
  • Yüksek basınç altında güvenilir sızdırmazlık
  • Stok çeşitliliğini azaltan ekonomik çözüm
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • PE boru hatlarında vana ve pompa bağlantıları
  • PE boru hatlarında debimetre ve ekipman bağlantıları
  • İçme suyu depoları ve terfi merkezleri
  • Yangın hidrant hatları
  • İçme suyu ve altyapı hatları
  • Tarımsal sulama ana iletim hatları
  • Endüstriyel tesislerin PE proses hatları
  • Farklı boru materyali geçiş noktaları

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı PE flanşlı adaptörlerinin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Flanş Uyumluluğu:Adaptör flanşının, karşı flanş ile (PN10, PN16, PN25 vb.) uyumlu olduğunu delik sayısı ve eksen ölçüsü üzerinden kontrol edin.
  • Boru Kesimi: PE boruyu, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru ucunun adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyunun yarısı kadar referans çizgisi çizin.
  • Boru Hizalaması:Flanş adaptörleri genellikle ±3°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:Adaptörü gevşek haldeyken borunun üzerine kaydırın.

Flanş Bağlantısının Yapılması: Flanş adaptörünün flanşını, vana veya karşı ekipman flanşı ile hizalayın. Standart flanş contasını araya yerleştirin.

  1. Sıkma İşlemi (Kritik Aşama)
  • Flanş Cıvatalarını Sıkma: Önce flanş cıvatalarını yıldız (çapraz) sırayla sıkarak adaptörü sabit bir konuma getirin.
  • Adaptör Cıvatalarını Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  • PE Tırnaklı Kelepçe Sıkılması: Tüm civataların tam ve eşit sıkıldığından emin olduktan sonra, Pe tırnaklı kelepçelerin civataları sıkılarak boruyu tam anlamıyla kavraması sağlanmalıdır.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Geri Çekme Testi: Montaj bittikten sonra, kilitleme tırnaklarının boruyu kavradığından emin olmak için boruyu hafifçe geri çekerek kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa önce PE tırnaklı kelepçenin civatalarını gevşeterek, cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Boru

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

Sfero Döküm (GGG40/50) / ST37. Contaya baskı uygulayan baskı kapakları.

3

Flanş

ST 37 Çelik. Farklı flanş normlarına uyum.

4

PE Tırnaklı Halkalar

ST 37 Çelik. Boruyu eksenel yönde sabitler.

5

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz. Yüksek korozyon direnci.

6

Konik Conta

EPDM / NBR. Basınca duyarlı sızdırmazlık teknolojisi.

7

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik /AISI 304/316 Paslanmaz. Güvenli kilitleme sistemi.

8

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.) FLANŞLI TARAFI (mm.)
50 APP-F/PE 63 50 MM ÇELİK, 63 MM HDPE, 63 MM PVC 50
80 APP-F/PE 90 80 AÇB, 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK 80
100 APP-F/PE 110-1 110 PVC, 110 HDPE, 80 AÇB 80, 100
APP-F/PE 110-2 110 PVC, 110 HDPE, 100 AÇB, 100 PİK, 100 ÇELİK, 100 DUKTİL 100
APP-F/PE 125 125 PVC, 125 HDPE, 100 AÇB, 100 PİK, 100 ÇELİK, 100 DUKTİL 100, 125
125 APP-F/PE 140 125 AÇB, 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL 125
150 APP-F/PE 160-1 160 PVC, 160 HDPE, 150 ÇELİK 150
APP-F/PE 160-2 160 PVC, 160 HDPE, 150 PİK, 150 DUKTİL, 150 AÇB
APP-F/PE 180 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB
200 APP-F/PE 200 150 AÇB PN12,5, 200 HDPE, 200 PVC 150, 200
APP-F/PE 225-1 225 PVC, 225 HDPE, 200 ÇELİK
APP-F/PE 225-2 200 AÇB, 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
250 APP-F/PE 250 200 AÇB, PN 12,5, 250 PVC, 250 HDPE 200, 250
APP-F/PE 280 250 AÇB, 280 PVC, 280 HDPE
300 APP-F/PE 315 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL 300, 350
APP-F/PE 355 300 AÇB, 355 PVC, 355 HDPE, 350 ÇELİK
400 APP-F/PE 400 350 AÇB, 400 PVC, 400 HDPE, 400 ÇELİK 350, 400
450 APP-F/PE 450 400 AÇB, 450 PVC, 450 HDPE, 450 ÇELİK 400, 450
500 APP-F/PE 500 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB 450, 500
APP-F/PE 560 500 AÇB, 560 PVC, 560 HDPE 500
600 APP-F/PE 630 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP 600
Flanşların basınç sınıflarını sipariş esnasında bildiriniz.
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
