APP-PE

Pe Boru Bağlantı Adaptörü

Polietilen Borularda Çekmeye Karşı Dirençli, Rijit ve Güvenli Bağlantı

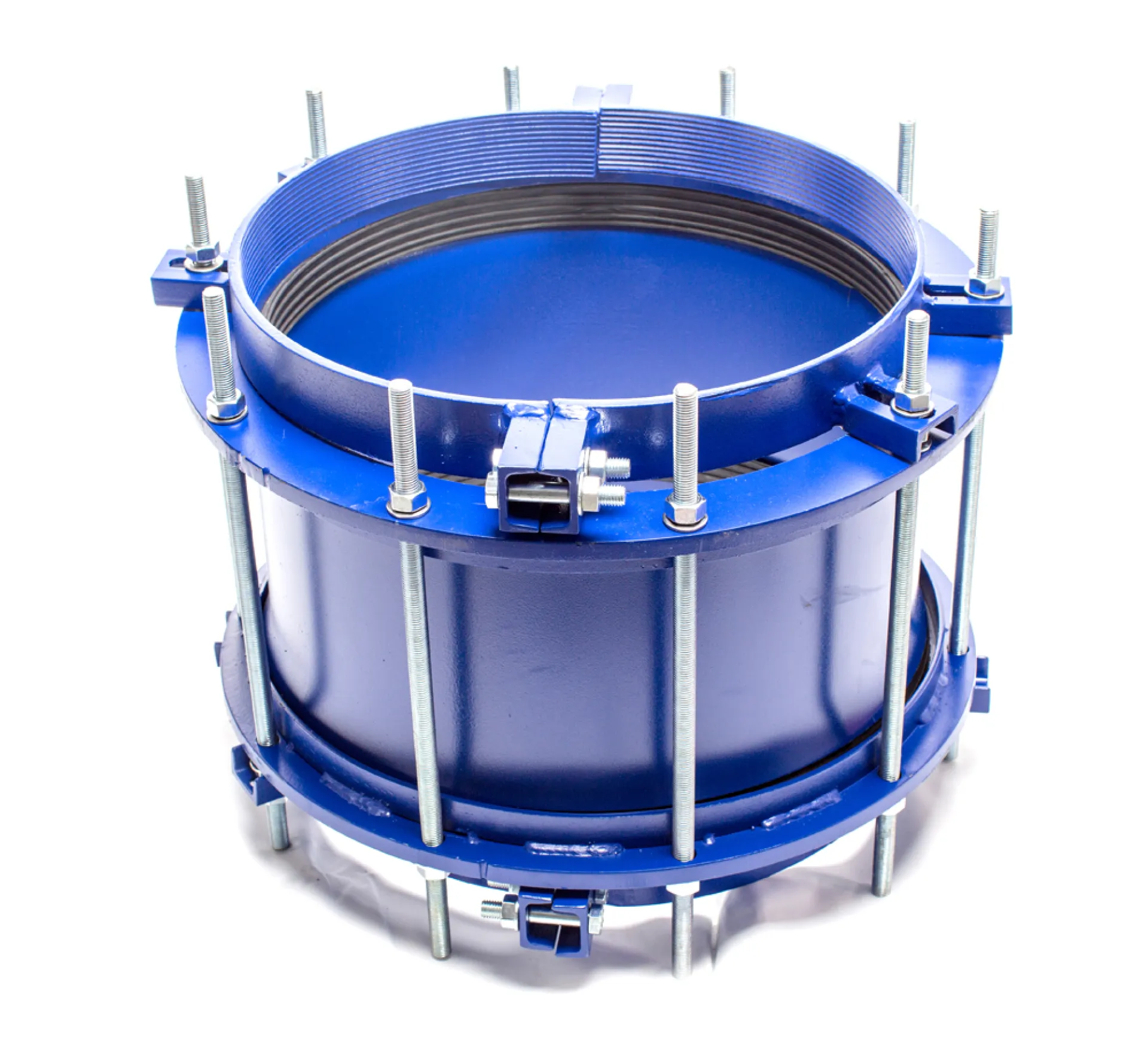

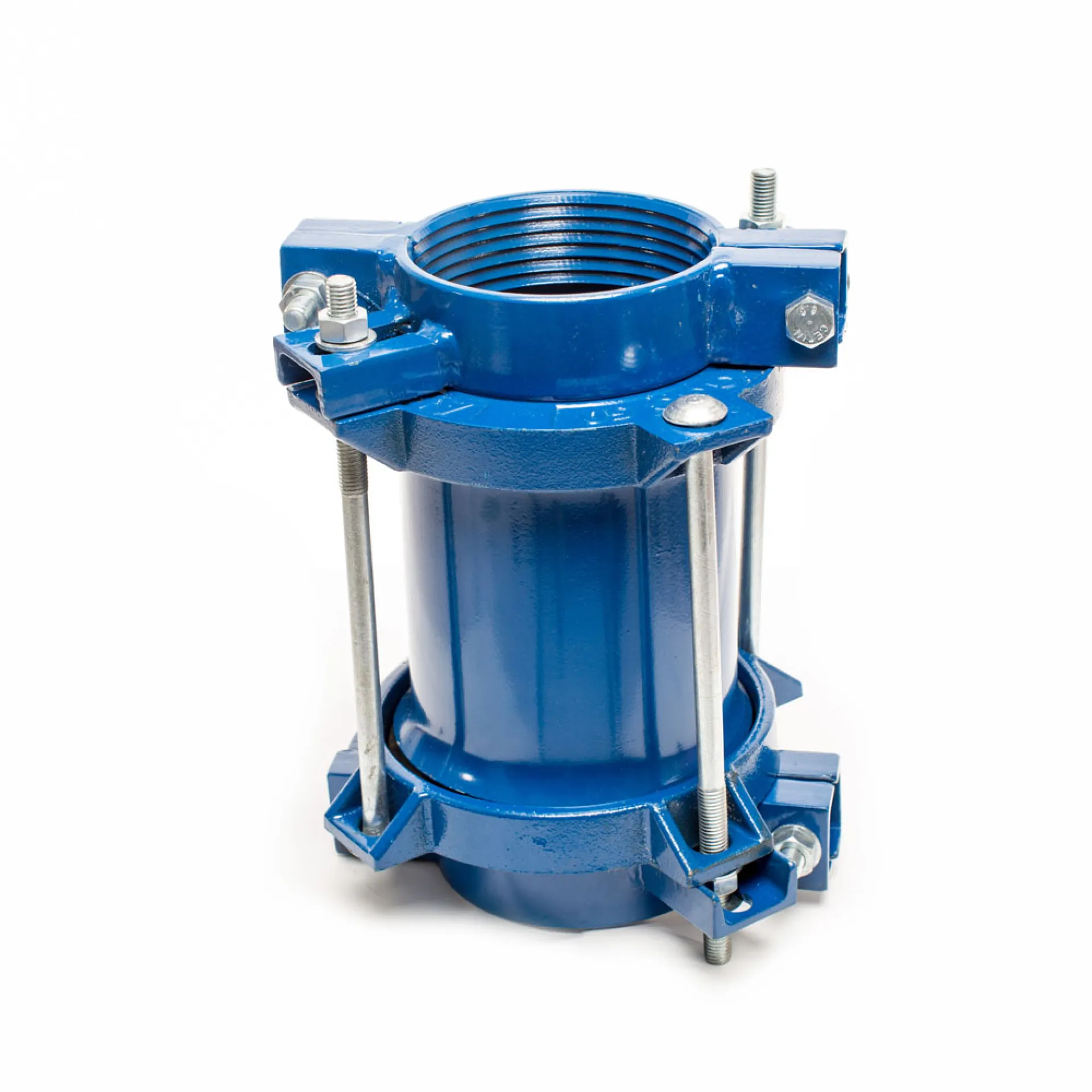

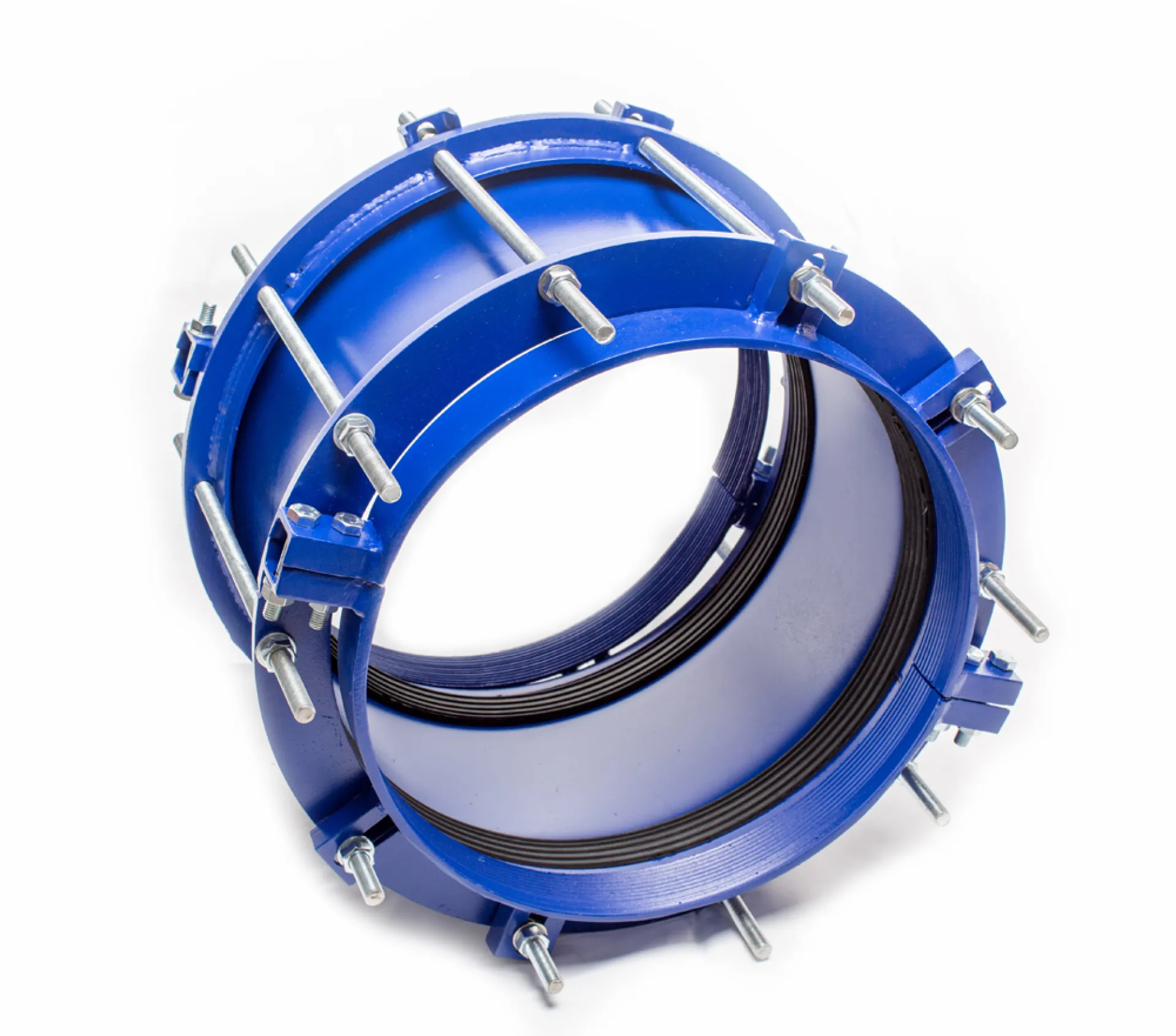

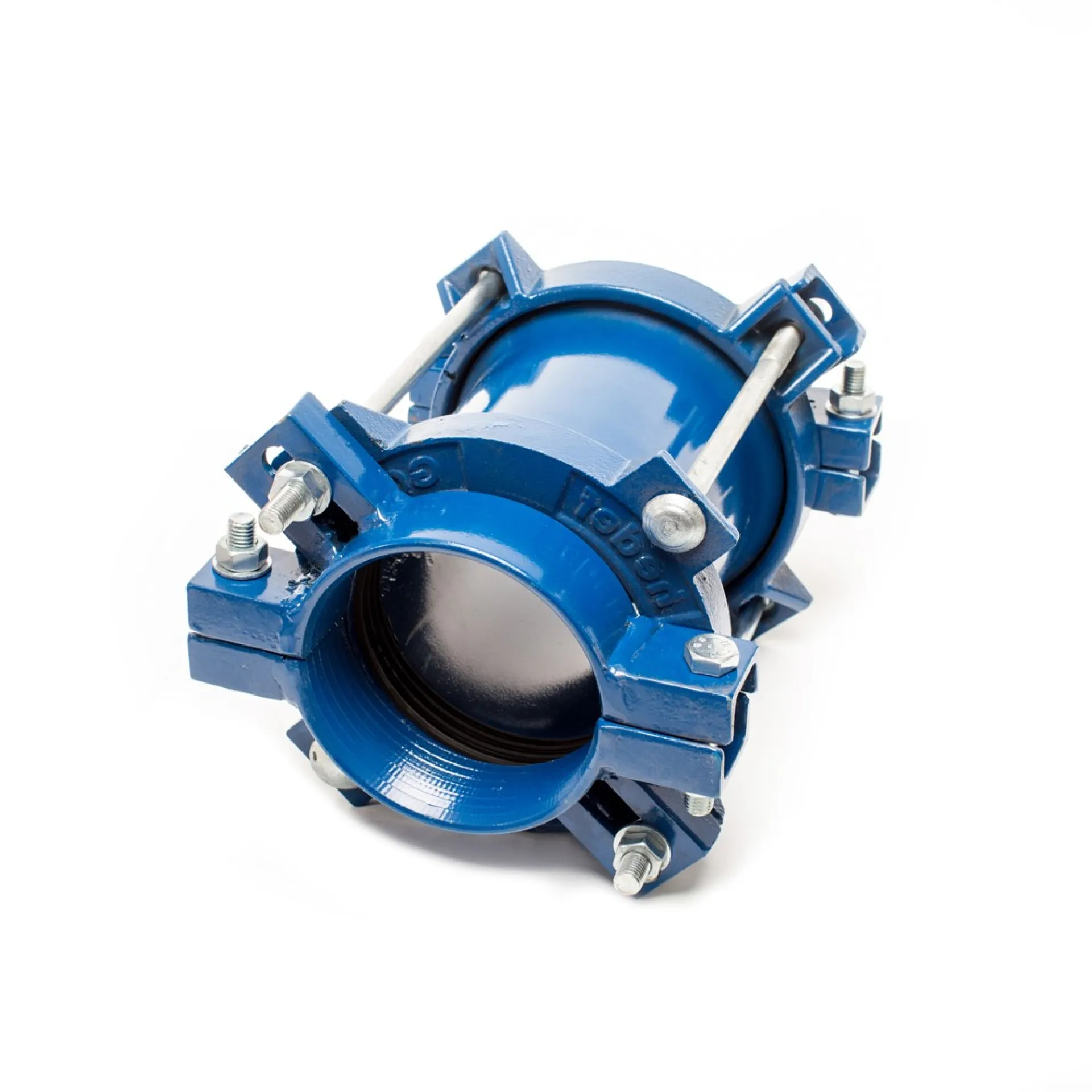

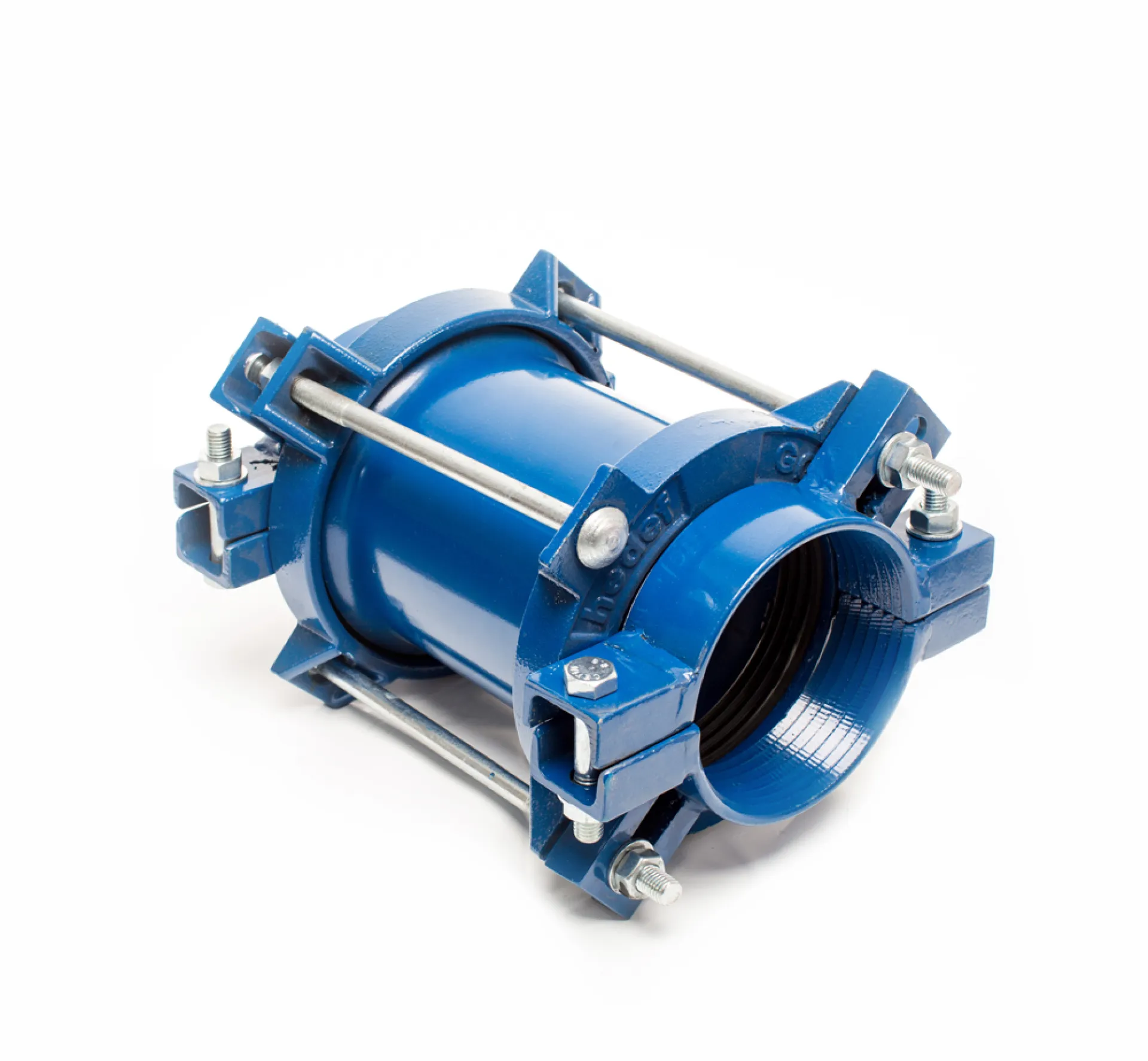

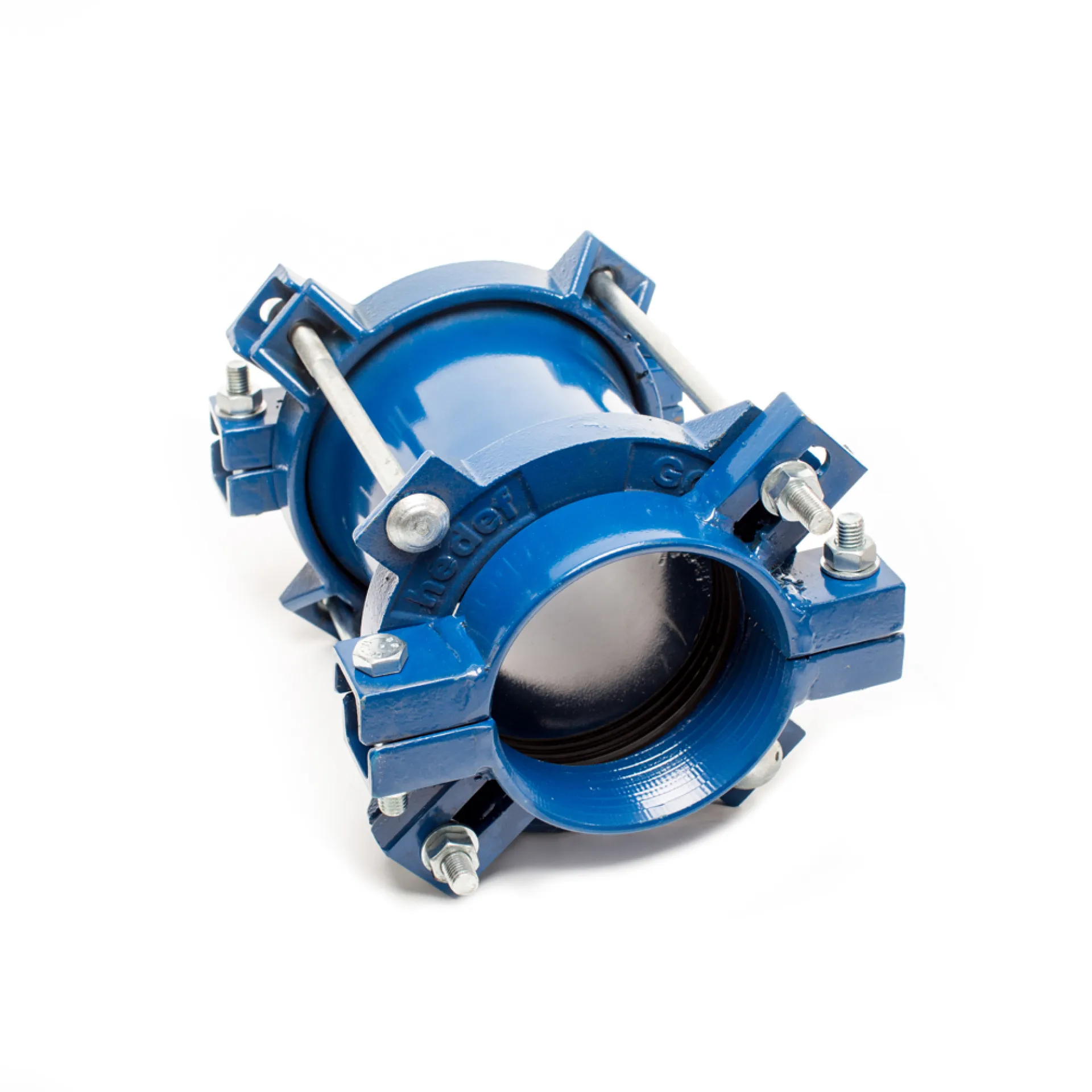

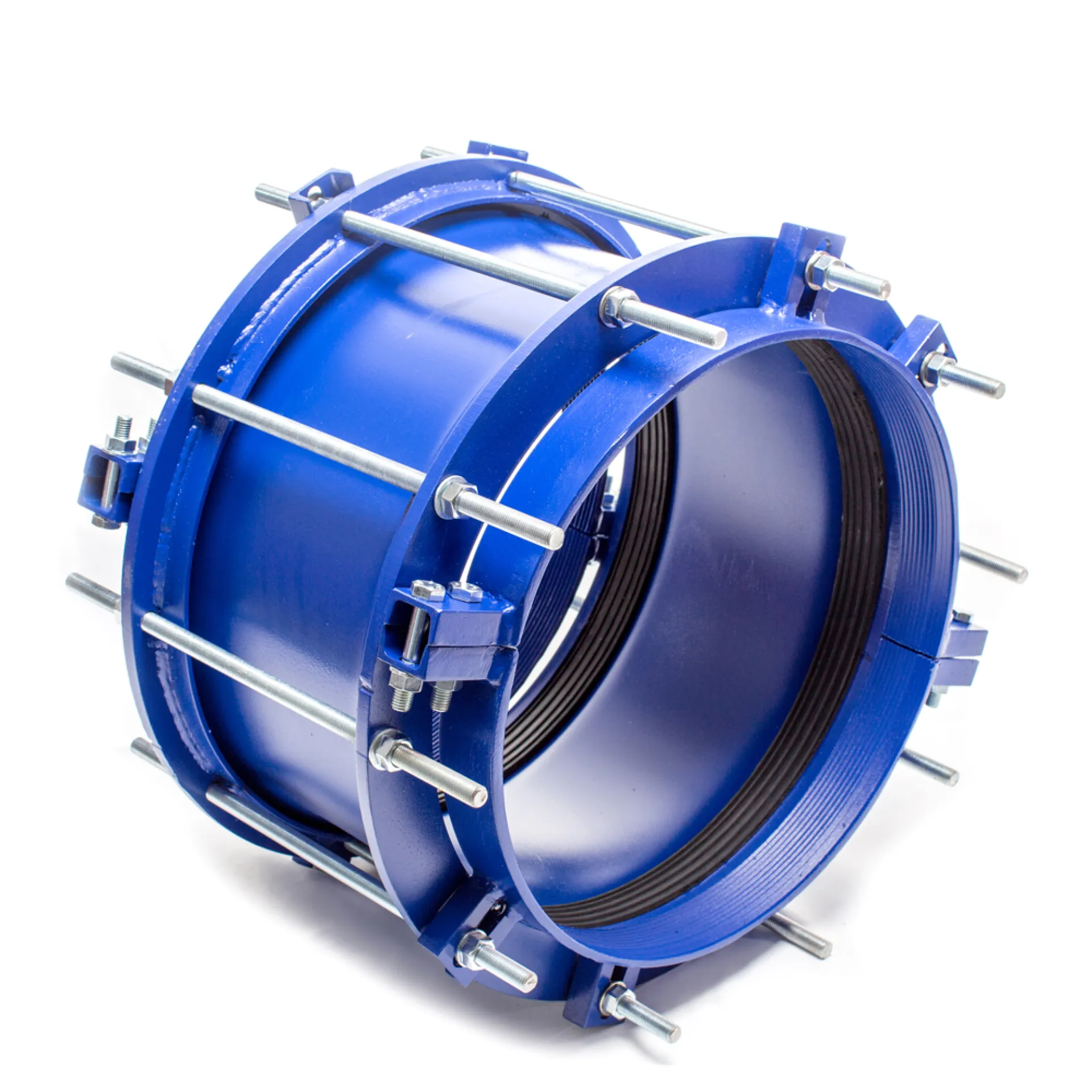

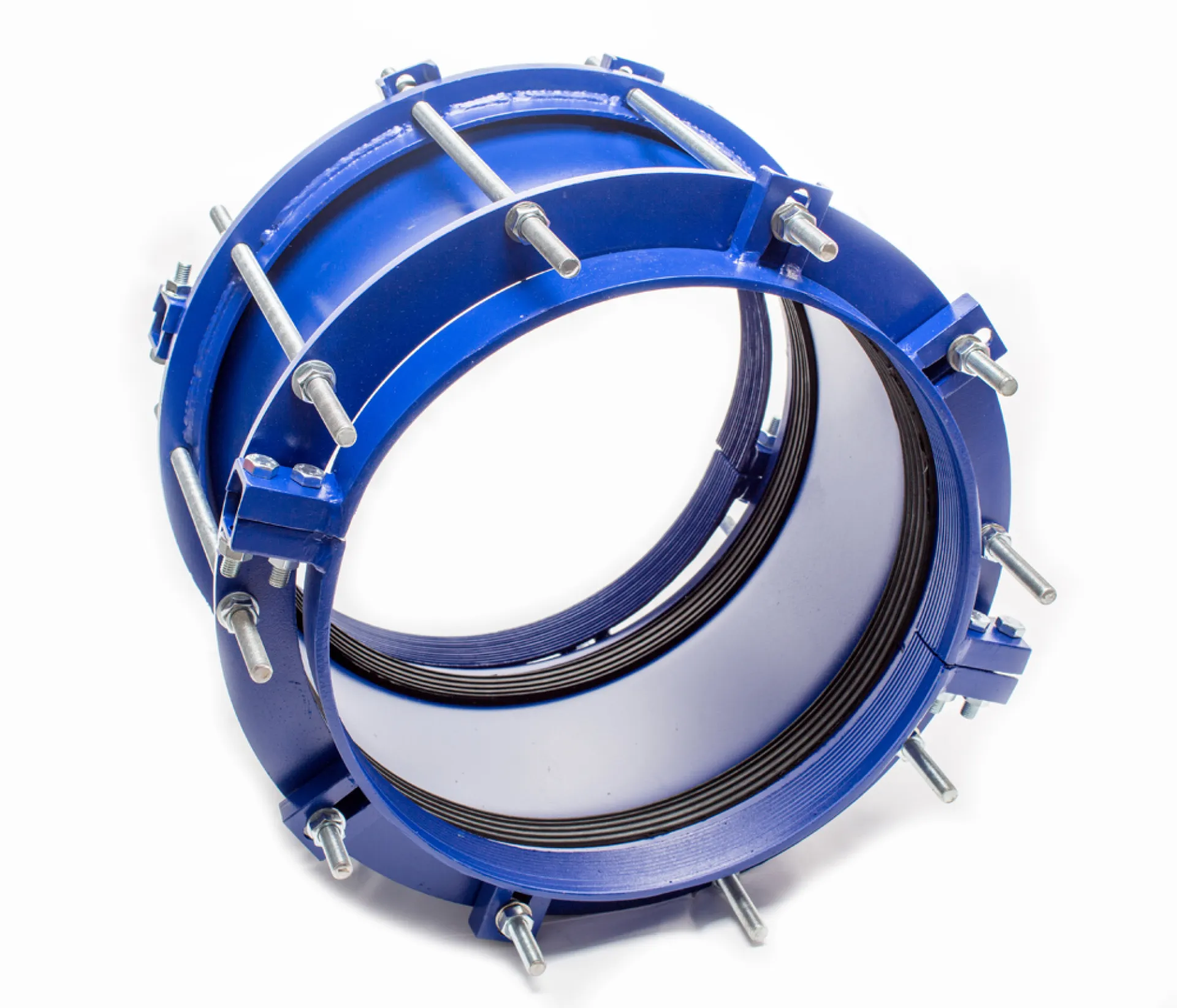

APP PE Boru Bağlantı Adaptörleri, HDPE ve PE100 boru hatlarını birbirine güvenle bağlamak için tasarlanmıştır. İçerisindeki tutucu tırnaklar sayesinde borunun eksenel yönde dışarı çıkmasını (çekme kuvvetini) engelleyerek, ek bir ankraj ihtiyacı duymadan rijit bir bağlantı sunar.

Çekmeye Karşı Dirençli: Boruyu dişleyen tırnaklar sayesinde yüksek çekme kuvvetlerinde dahi boruyu bırakmaz.
Kaynak Gerektirmez: Elektrofüzyon veya alın kaynağına alternatif olarak pratik, hızlı ve ekonomik montaj sağlar.
Islak ve Zor Koşullarda Montaj: Her türlü hava ve saha koşulunda, su altında dahi sızdırmaz bağlantı imkânı.
Yüksek Sızdırmazlık: Boru üzerindeki çizilmeleri ve ovalliği tolere eden geniş yüzeyli EPDM conta sistemi.

TEMEL AVANTAJLAR

PE / HDPE borular için özel tasarım
Farklı boru cinsleri ile uyum (Duktil, Pik, çelik, AÇB, PVC, PE, vb.)
Geniş çap toleransı ile esnek kullanım
PE borularda güvenli sıkma ve sabitleme
PE boru arızalarında kesin ve sızdırmaz onarım
Zorlu koşullarda, su altında dahi kolay montaj
Tek anahtar ile hızlı kurulum, düşük işçilik maliyeti
Kaçak ve sızıntılara karşı kalıcı çözüm
Uzun ömürlü ve güvenilir performans
Stok çeşitliliğini azaltan ekonomik çözüm

Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir

İçme suyu iletim ve şebeke hatları (HDPE)
Yangın hidrant ve sprinkler hatları
Tarımsal sulama ana iletim hatları
Endüstriyel atık su ve proses hatları
PE boru hatlarında vana ve armatür bağlantıları
Yeni hat bağlantıları ve entegrasyon
Bakım, onarım ve rehabilitasyon

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı PE boru bağlantı adaptörlerinin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

Montaj Öncesi Hazırlık

Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
Boru Kesimi: PE boruyu, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
Boru Yüzeyi Temizliği: Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
Pah Kırma: Borunun kesilen ucuna yaklaşık 30°lik açı ile dış pah kırın. Bu, borunun adaptör içindeki contaya zarar vermeden girmesini sağlar.
Destek Burcu (SDR Durumu): İnce cidarlı PE borularda (SDR>17), borunun içe doğru büzülmesini önlemek için mutlaka boru içine uygun bir paslanmaz çelik destek burcu yerleştirin.

2. Pozisyonlandırma ve İşaretleme

Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru uçlarının adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyunun yarısı kadar referans çizgisi çizin.
Boru Hizalaması:İki borunun eksenel olarak mümkün olduğunca aynı hizada olmasını sağlayın. Üniversal adaptörler genellikle ±6°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.

Montaj Adımları

Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
Yerleştirme:Adaptörü gevşek haldeyken birinci borunun üzerine kaydırın. Ardından ikinci boruyu yanaştırın ve adaptörü her iki boru ucunu da eşit oranda kapsayacak şekilde merkeze (işaretlediğiniz yere) çekin.
Boşluk Kontrolü:İki boru ucu arasında termal genleşme ve oturma payı için en az 10-20 mm boşluk bırakıldığından emin olun.

Sıkma İşlemi (Kritik Aşama)

Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
PE Tırnaklı Kelepçe Sıkılması: Tüm civataların tam ve eşit sıkıldığından emin olduktan sonra, Pe tırnaklı kelepçelerin civataları sıkılarak boruyu tam anlamıyla kavraması sağlanmalıdır.

Son Kontrol ve Test

Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
Geri Çekme Testi: Montaj bittikten sonra, kilitleme tırnaklarının boruyu kavradığından emin olmak için boruyu hafifçe geri çekerek kontrol edin.
Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa önce PE tırnaklı kelepçenin civatalarını gevşeterek, cıvataları tekrar kontrol edin.

Güvenlik Notları:

Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.

Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No	Bileşen Adı	Malzeme ve Teknik Detay
1	Adaptör Boru	ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.
2	Baskı Flanşı	Sfero Döküm (GGG40/50) / ST37. Contaya baskı uygulayan baskı kapakları.
3	PE Tırnak Halkaları	ST 37 Çelik. Boruyu eksenel yönde sabitler.
4	Saplama ve Cıvata	Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.
5	Konik Conta	EPDM / NBR. Basınca̧ duyarlı sızdırmazlık teknolojisi.
6	Somun ve Pul	Galvaniz Kaplı 8.8 Çelik /AISI 304/316 Paslanmaz. Güvenli kilitleme sistemi.
7	Kaplama	Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.

REFERANS ÇAPI (mm.)	APP KODU	BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.)
63	APP-PE 63	63 MM HDPE İLE
63	APP-PE 63	63 MM HDPE, 63 MM PVC 50 MM ÇELİK
90	APP-PE 90	90 HDPE İLE
90	APP-PE 90	80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK
110	APP-PE 110-1	110 HDPE İLE
	APP-PE 110-1	110 PVC, 110 HDPE, 80 AÇB (PN 10)
	APP-PE 110-2	110 HDPE İLE
	APP-PE 110-2	110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL
125	APP-PE 125	125 HDPE İLE
125	APP-PE 125	125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL
140	APP-PE 140	140 HDPE İLE
140	APP-PE 140	125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL
160	APP-PE 160-1	160 HDPE İLE
	APP-PE 160-1	160 PVC, 160 HDPE, 150 ÇELİK
	APP-PE 160-2	160 HDPE İLE
	APP-PE 160-2	160 PVC, 160 HDPE, 150 PİK, 150 DUKTİL, 150 AÇB
180	APP-PE 180	180 HDPE İLE
180	APP-PE 180	180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10)
200	APP-PE 200	200 HDPE İLE
200	APP-PE 200	150 AÇB PN12,5, 200 HDPE, 200 PVC
225	APP-PE 225-1	225 HDPE İLE
	APP-PE 225-1	225 PVC, 225 HDPE, 200 ÇELİK
	APP-PE 225-2	225 HDPE İLE
	APP-PE 225-2	200 AÇB, 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK
250	APP-PE 250	250 HDPE İLE
250	APP-PE 250	200 AÇB, PN 12,5, 250 PVC, 250 HDPE
280	APP-PE 280	280 HDPE İLE
280	APP-PE 280	250 AÇB, 280 PVC, 280 HDPE
315	APP-PE 315	315 HDPE İLE
315	APP-PE 315	315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL
355	APP-PE 355	355 HDPE İLE
355	APP-PE 355	300 AÇB, 355 PVC, 355 HDPE, 350 ÇELİK
400	APP-PE 400	400 HDPE İLE
400	APP-PE 400	350 AÇB, 400 PVC, 400 HDPE, 400 ÇELİK
450	APP-PE 450	450 HDPE İLE
450	APP-PE 450	400 AÇB, 450 PVC, 450 HDPE, 450 ÇELİK
500	APP-PE 500	500 HDPE İLE
500	APP-PE 500	500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB
560	APP-PE 560	560 HDPE İLE
560	APP-PE 560	500 AÇB, 560 PVC, 560 HDPE
630	APP-PE 630	630 HDPE İLE
630	APP-PE 630	600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP
710	APP-PE 710	AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
800	APP-PE 800	AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
900	APP-PE 900	AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
1000	APP-PE 1000	AÇB, ÇELİK, DUKTİL, CTP, PE, PİK
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
