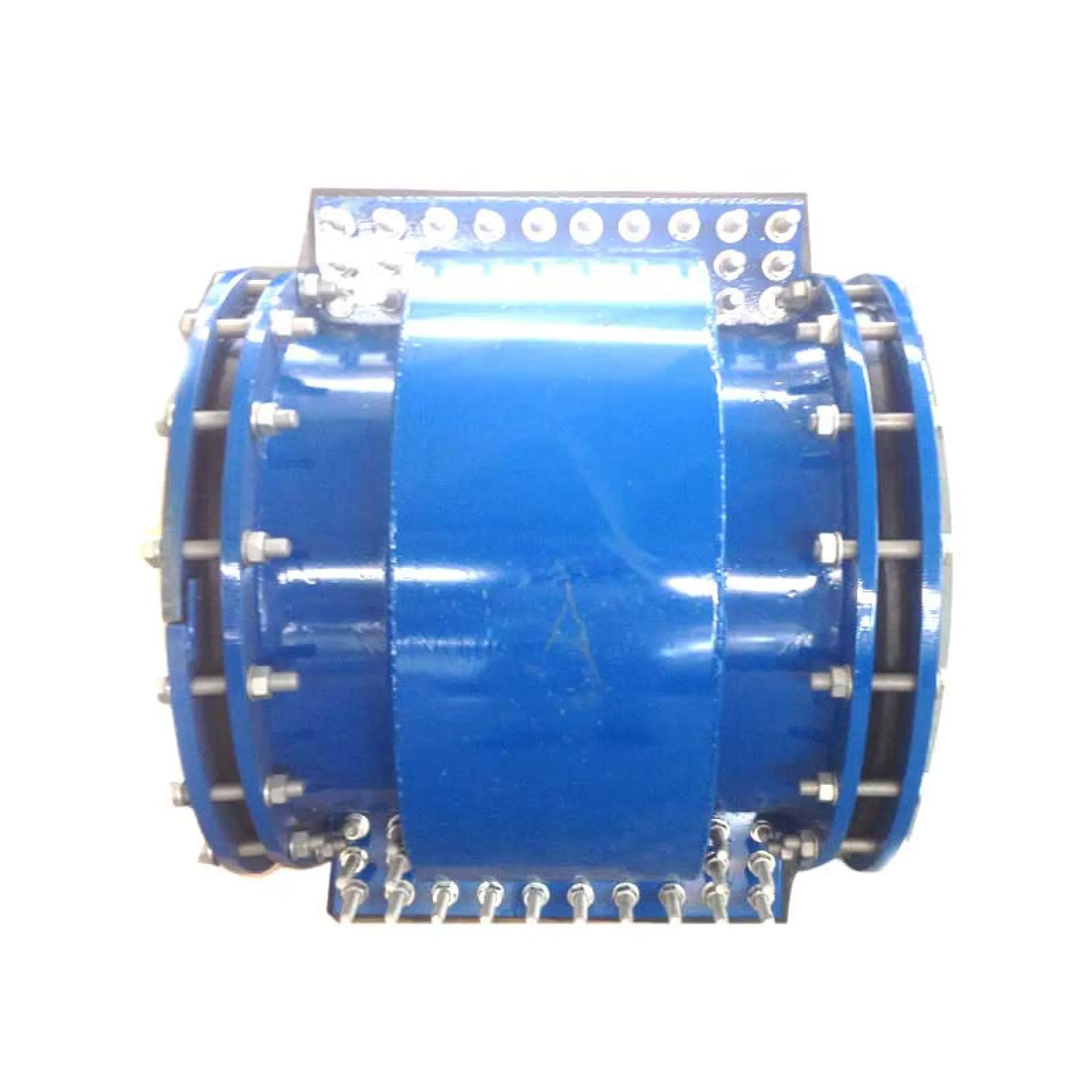

Manşon Üstü Tamir Adaptörü

Bu talimat; duktil, asbest (AÇB), CTP ve beton boru manşon contalarından kaynaklı arızalarda kullanılan manşon üstü tamir adaptörlerinin, güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

1. Montaj Öncesi Hazırlık

• Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boru ve manşonlarının çaplarına uygun olduğundan emin olun.
• Boru Yüzeyi Temizliği:Boru ve manşonlardaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.

3. Montaj Adımları

• Ana Gövde montajı: İkiye ayrılmış olan gövdeyi alttan ve üstten olmak üzere, manşonun üzerine geçirin. Ana gövdenin manşonun üzerine merkezlenerek geçirildiğinden emin olun. Ana gövde birleştirme plakalarının arasına contalarını düzgün şekilde yerleştirdikten sonra cıvatalarını takarak içten dışarıya doğru, karşılıklı olarak sıkın. Ana gövde montajının düzgün şekilde tamamlandığını kontrol edin.
• Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru yüzeyini içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
• Contayı Yerleştirme: Contaları boru manşonunun iki tarafından boruya sararak manşona iyice yaklaştırın. Boru contaya sarıldıktan sonra, contanın boruyu tam olarak kavradığın ve conta uçlarının birbirlerine tam ve rahat bir şekilde kavuştuğundan emin olun.
• Baskı flanşlarını Yerleştirme:Yarım ay şeklindeki baskı flanşlarını alt ve üstten boruya geçirerek birleştirme kulaklarına cıvataları yerleştirin. Cıvataların sıkılmasıyla tek parça haline gelen baskı flanşlarını contalara iyice yaklaştırarak saplamaları karşılıklı olarak geçirin.

4. Sıkma İşlemi (Kritik Aşama)

• Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın.
• Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın. Conta ile boru ve conta arasındaki boşluğun eşit olduğunu kont

5. Son Kontrol ve Test

• Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
• Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

• Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
• Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
• Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.
