APP-K

Kör Tapa

Ürünler / Boru Bağlantı Adaptörleri / Kör Tapa

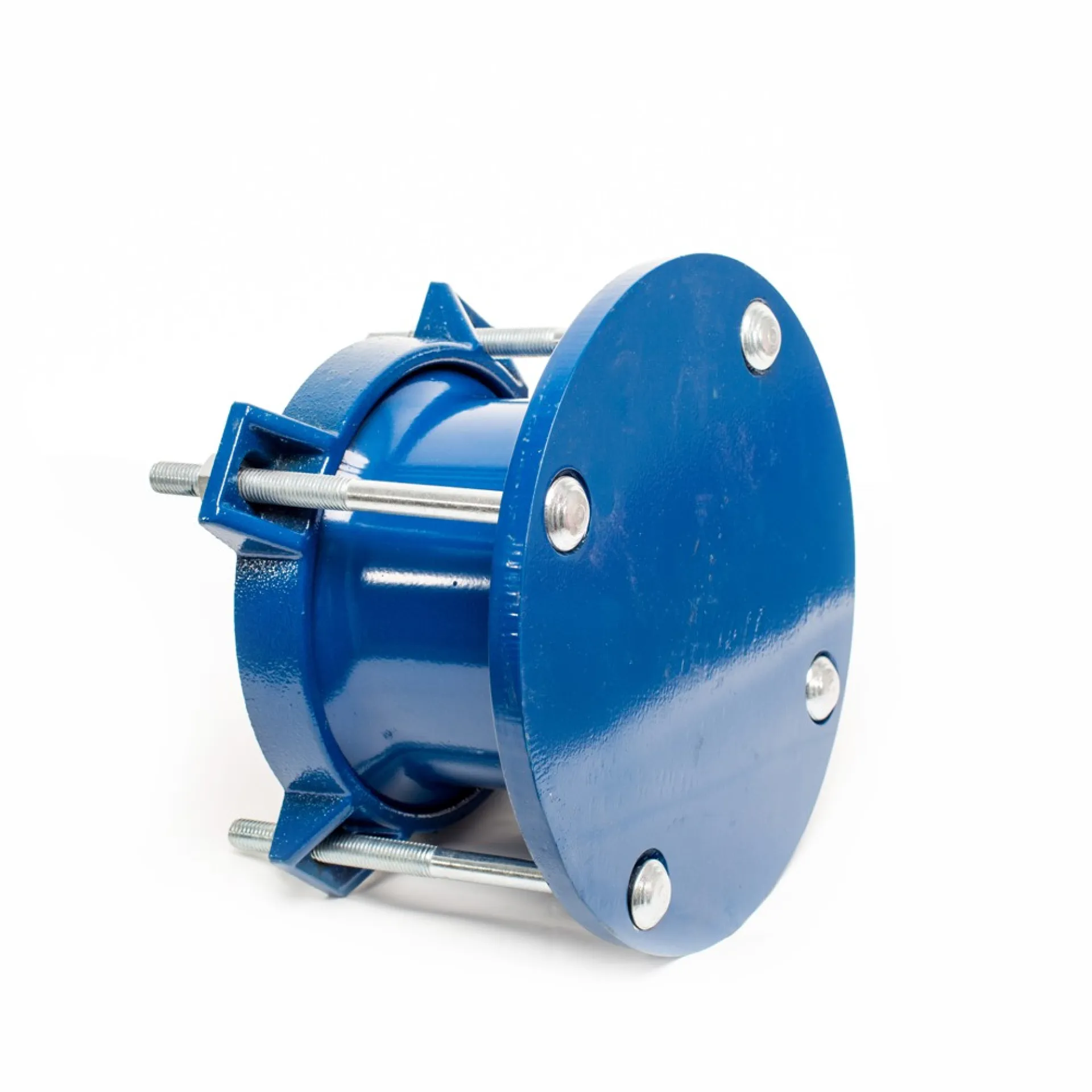

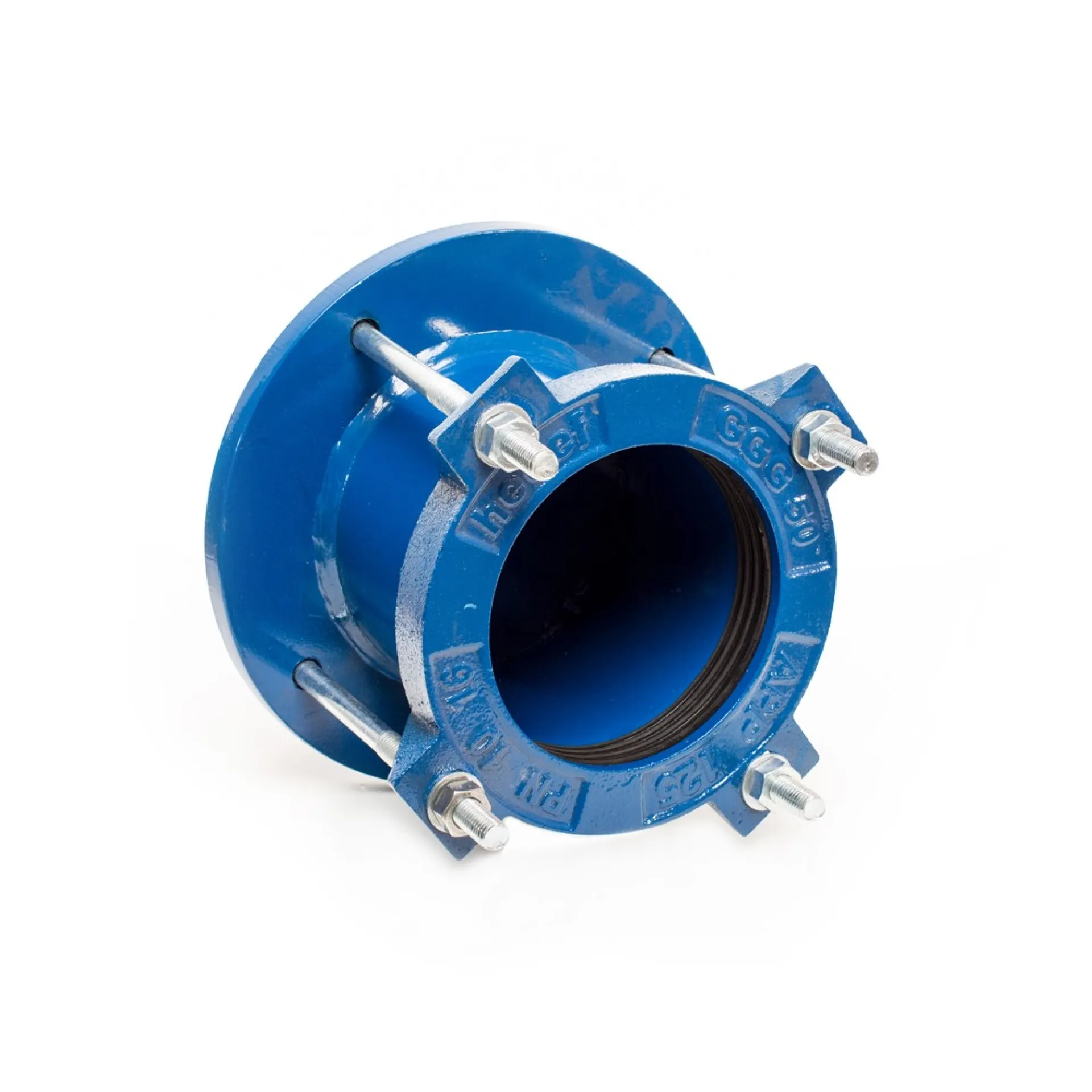

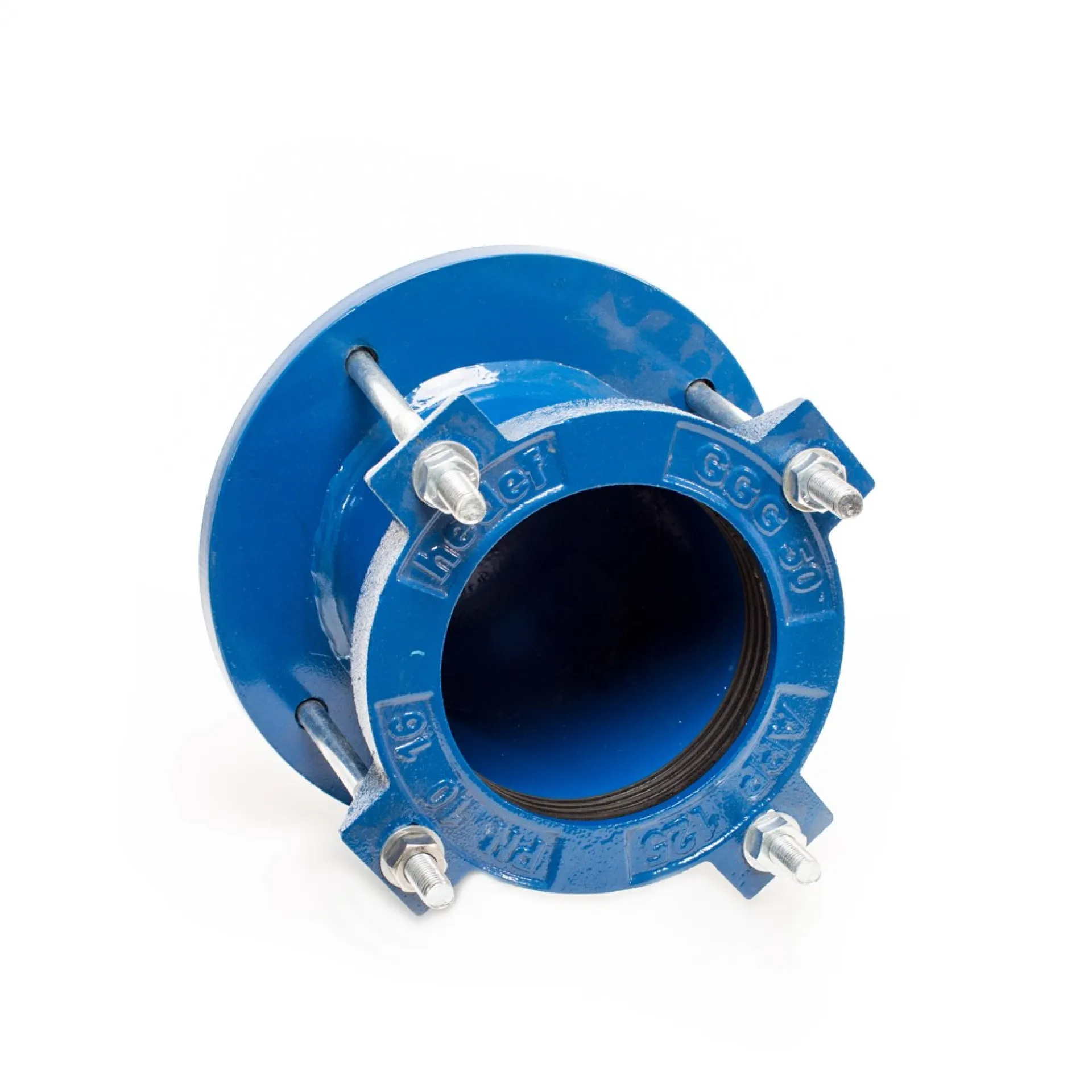

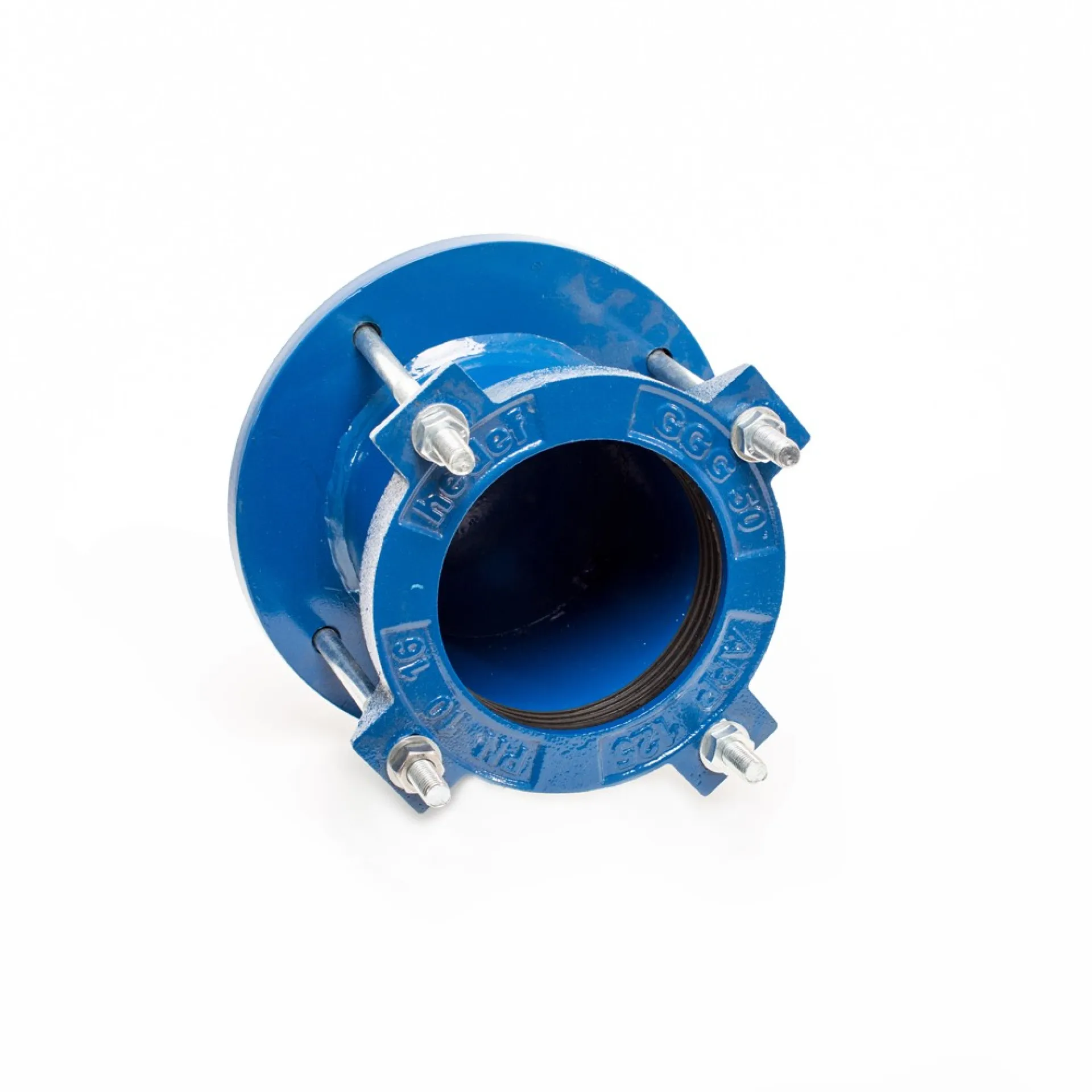

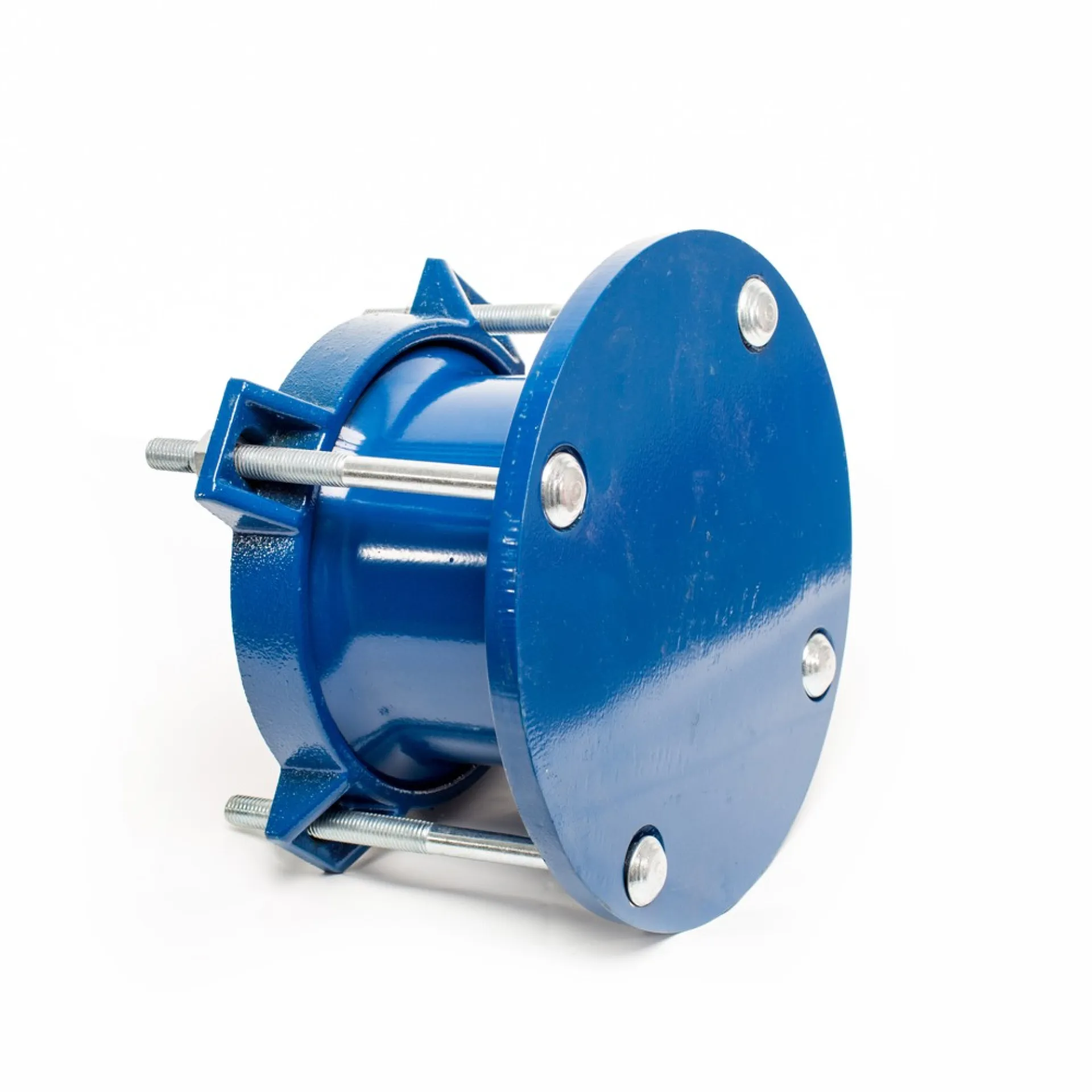

Hat Sonu Sızdırmazlığı ve Güvenli Körleme İçin Profesyonel APP Mühendisliği

APP Tip Kör Tapalar, boru hattı sonlarında, gelecekteki genişlemeler için bırakılan çıkışlarda veya geçici hat kapatma işlemlerinde kullanılan yüksek sızdırmazlık performanslı ürünlerdir. Her cins borunun sonlandırılması için güvenli ve pratik çözümü sunar.

Tam Uyumluluk: Tüm boru cinsleri ve çaplarında sızdırmaz körleme.
Kaynaksız Montaj: Suyun tamamen kesilemediği ve kaynak yapma imkanının bulunmadığı durumlarda dahi güvenli montaj.

TEMEL AVANTAJLAR

  • Farklı boru cinsleri ile uyum (Duktil, Pik, AÇB, PVC, PE, CTP vb.)
  • Boruların tümünde hat sonu kapatma işlemlerine uygundur.
  • Kaynak veya flanş hazırlığı gerektirmeden borulara doğrudan monte edilir.
  • Hattın ileride uzatılması gerektiğinde kolayca sökülebilir ve yeniden kullanılabilir.
  • Talep üzerine üzerine dişli çıkış eklenerek hava tahliyesi veya manometre bağlantısı için kullanılabilir.
  • Zorlu saha koşullarında hızlı kurulum sağlayarak işçilik maliyetlerini düşürür.
  • Stok çeşitliliğini azaltan ekonomik çözüm
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu ve altyapı hatları
  • Endüstriyel boru sistemleri
  • Boru hattı sonlandırma noktaları
  • Geçici hat kapatma işlemleri
  • Gelecekteki genişleme bekleyen branşman çıkışları
  • Hidrostatik basınç testleri (Geçici körleme)
  • Pompa istasyonları ve vana odası sonları

Bu talimat, farklı boru tiplerini (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) birbirine bağlamak için kullanılan geniş toleranslı kör tapaların güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Adaptörün üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Boru Kesimi: Boruyu, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru ucundaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE borunun kesilen ucuna yaklaşık 30°lik açı ile dış pah kırın. Bu, borunun adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:Adaptörün gövde boyunu ölçün. Boru ucunun adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyu kadar referans çizgisi çizin.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru ucuna içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:Adaptörü gevşek haldeyken borunun üzerine kaydırın. İşaretlediğiniz yere kadar çekin.
  • Boşluk Kontrolü:Borunun ucu ile kör flanş arasında termal genleşme ve oturma payı için en az 5-10 mm boşluk bırakıldığından emin olun.
  1. Sıkma İşlemi (Kritik Aşama)
  • Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşı ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı adaptörlerin montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Boru

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

Sfero Döküm (GGG40/50) / ST37. Contaya baskı uygulayan baskı kapakları.

3

Kör Flanş

ST 37 Çelik. Kapalı uçlu dayanıklı konstrüksiyon.

4

Saplama ve Cıvata

Galvaniz Kaplı 8.8/AISI304/316 Paslanmaz.Yüksek korozyon direnci.

5

Konik Conta

EPDM / NBR. Basınç duyarlı sızdırmazlık teknolojisi.

6

Somun ve Pul

Galvaniz Kaplı 8.8 /AISI 304/316 Çelik. Güvenli kilitleme sistemi.

7

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) APP             KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.)
50 APP-K 50 50 ÇELİK, 63 PVC
80 APP-K 80/1 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 80 DUKTİL, 80 PİK
APP-K 80/2 110 PVC, 80 AÇB (PN 10)
100 APP-K 100 110 PVC, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL
125 APP-K 125 125 AÇB (PN 10), 140 PVC, 125 ÇELİK, 125 PİK, 125 DUKTİL
150 APP-K 150/1 160 PVC, 150 ÇELİK
APP-K 150/2 160 PVC, 180 PVC, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10),
APP-K 150/3 150 AÇB (PN 12,5), 200 PVC
175 APP-K 175 175 AÇB (PN 10), 200 ÇELİK
200 APP-K 200/1 225 PVC, 200 ÇELİK, 200 DUKTİL
APP-K 200/2 200 AÇB (PN10), 225 PVC, 200 DUKTİL, 200 PİK
APP-K 200/3 200 AÇB, (PN 12,5) PN 12,5, 250 PVC
250 APP-K 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK
APP-K 250/2 250 AÇB (PN 10), 280 PVC
APP-K 250/3 250 AÇB (PN 12,5)
300 APP-K 300/1 315 PVC, 300 PİK, 300 ÇELİK, 300 DUKTİL
APP-K 300/2 300 DUKTİL, 300 AÇB (PN 5)
APP-K 300/3 300 AÇB (PN 10), 355 PVC, 350 ÇELİK
350 APP-K 350/1 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15)
APP-K 350/2 350 AÇB (PN 10), 400 PVC, 400 ÇELİK
400 APP-K 400/1 400 DUKTİL, 400 PİK, 400 CTP
APP-K 400/2 400 AÇB (PN 10), 450 PVC, 450 ÇELİK
500 APP-K 500/1 500 ÇELİK, 500 PVC, 450 AÇB (PN 10)
APP-K 500/2 500 DUKTİL, 500 PİK, 500 CTP
APP-K 500/3 500 AÇB (PN 10), 560 PVC
600 APP-K 600/1 600 ÇELİK, 500 AÇB (PN15)
APP-K 600/2 600 DUKTİL, 600 PİK, 630 PVC, 600 CTP
APP-K 600/3 600 AÇB (PN 10), 600 AÇB (PN12,5)
700 APP-K 700 AÇB, ÇELİK, DUKTİL, CTP, PİK
800 APP-K 800 AÇB, ÇELİK, DUKTİL, CTP, PİK
900 APP-K 900 AÇB, ÇELİK, DUKTİL, CTP, PİK
1000 APP-K 1000 AÇB, ÇELİK, DUKTİL, CTP, PİK
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
