APP-KTK

Kolay Tamir Kelepçesi

Ürünler / Kolay Tamir Kelepçeleri

Hızlı Müdahale, Kesintisiz Hat Yönetimi: APP Kolay Tamir Teknolojisi

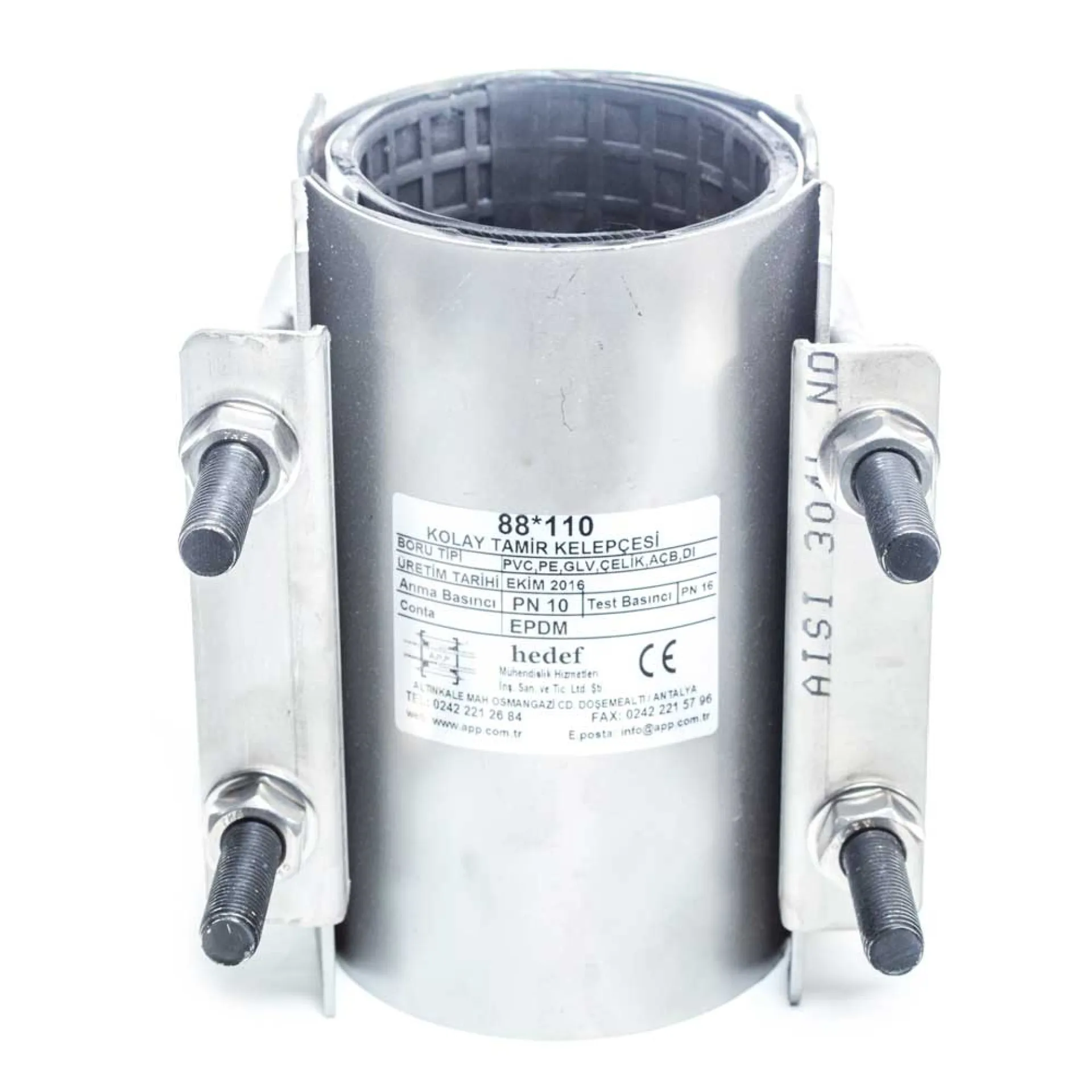

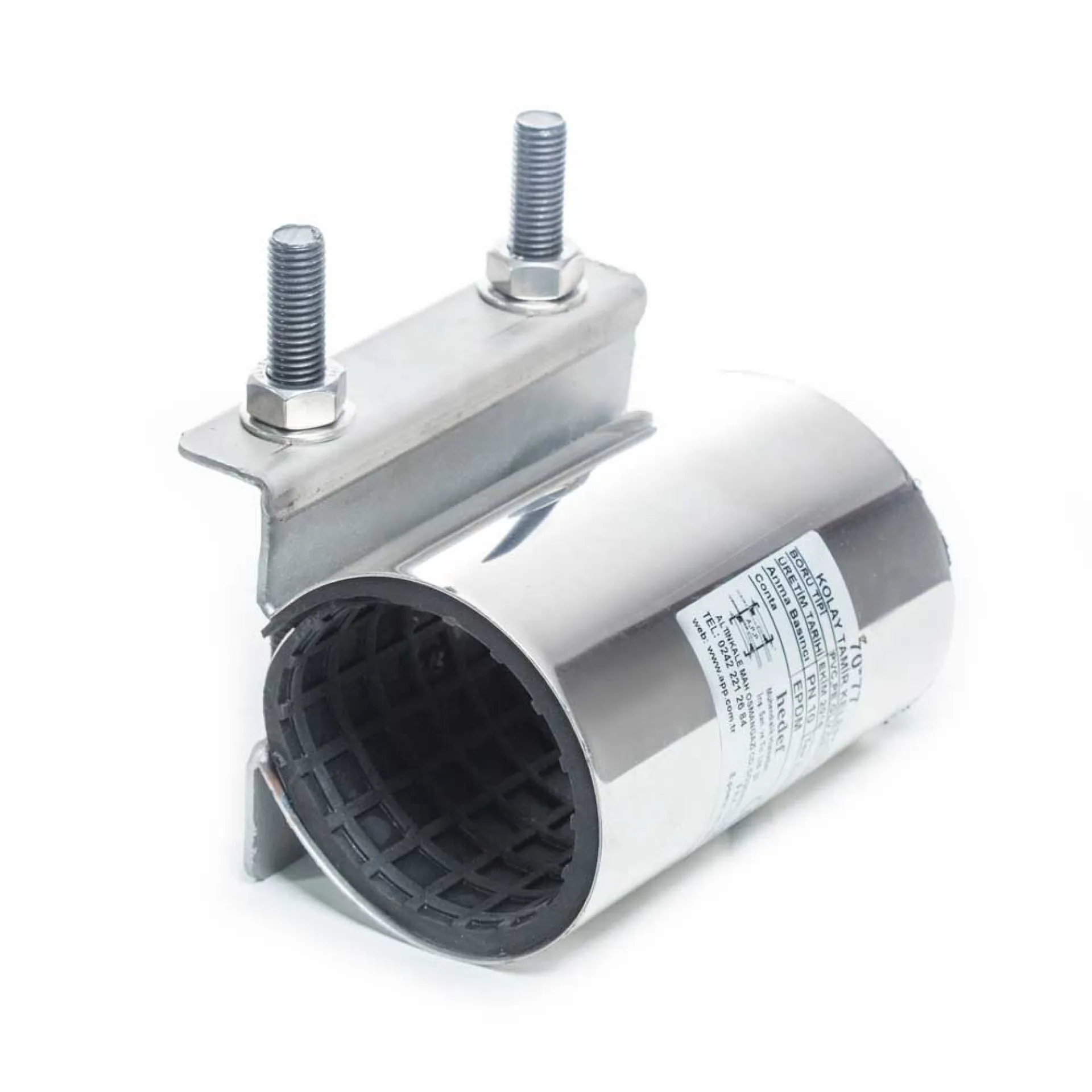

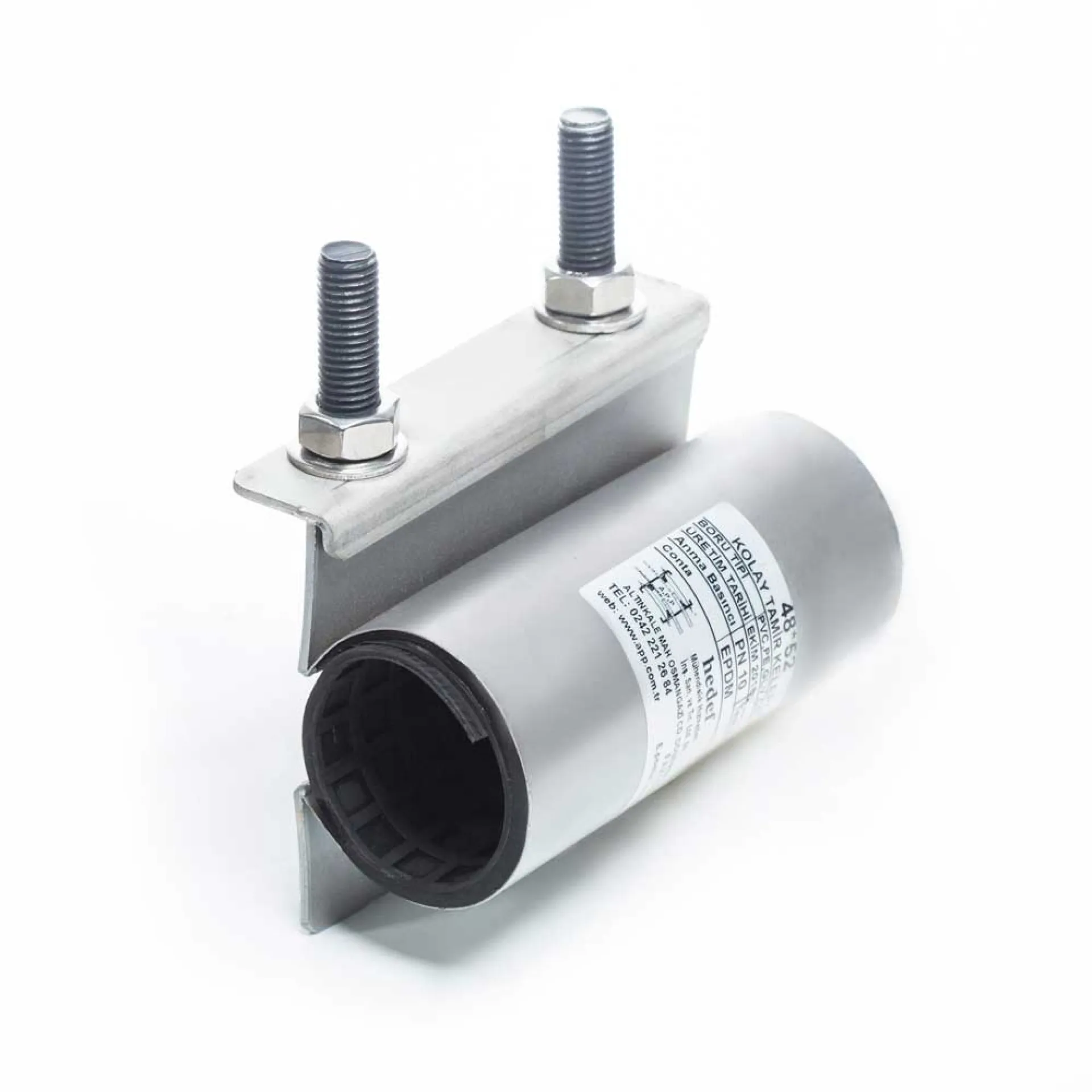

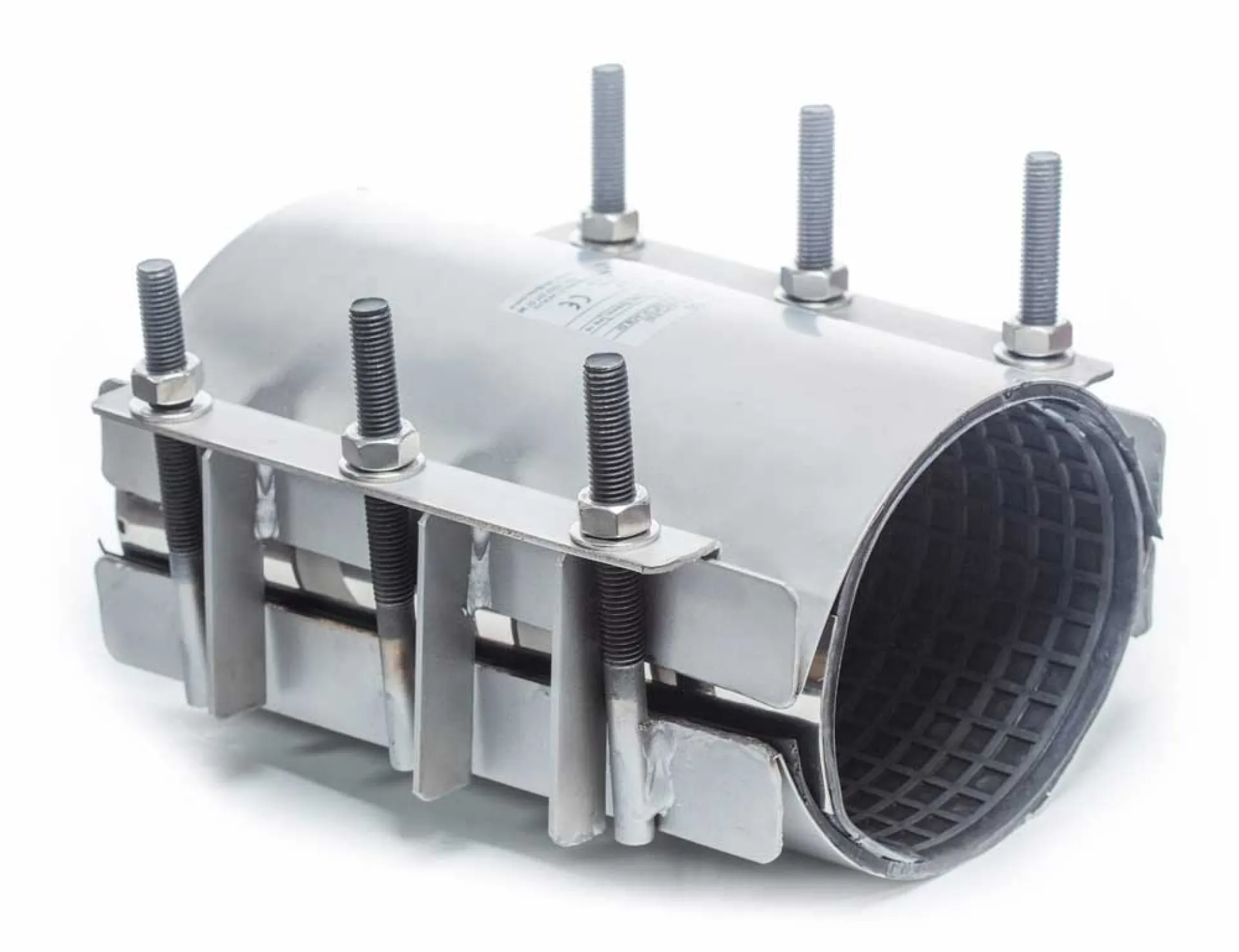

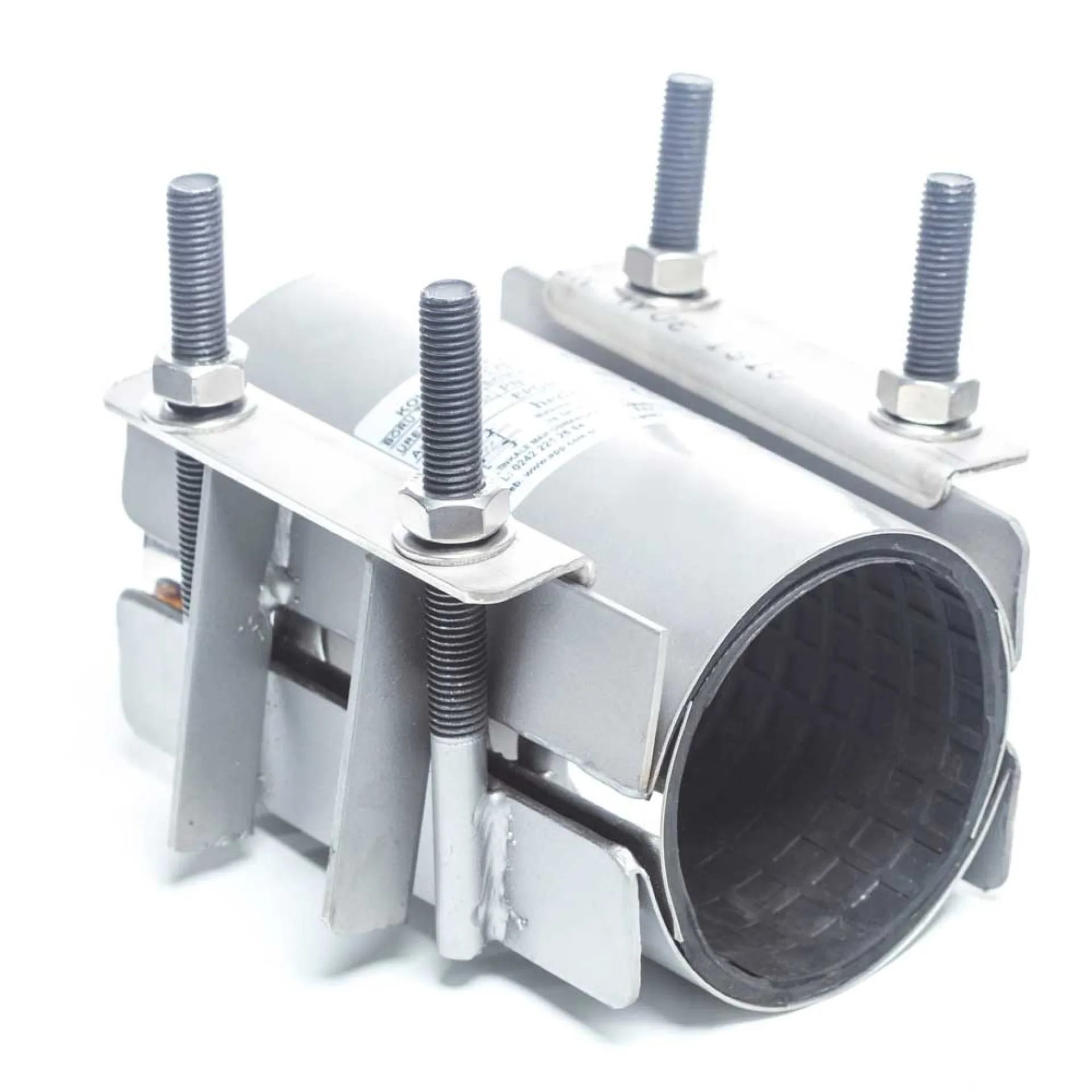

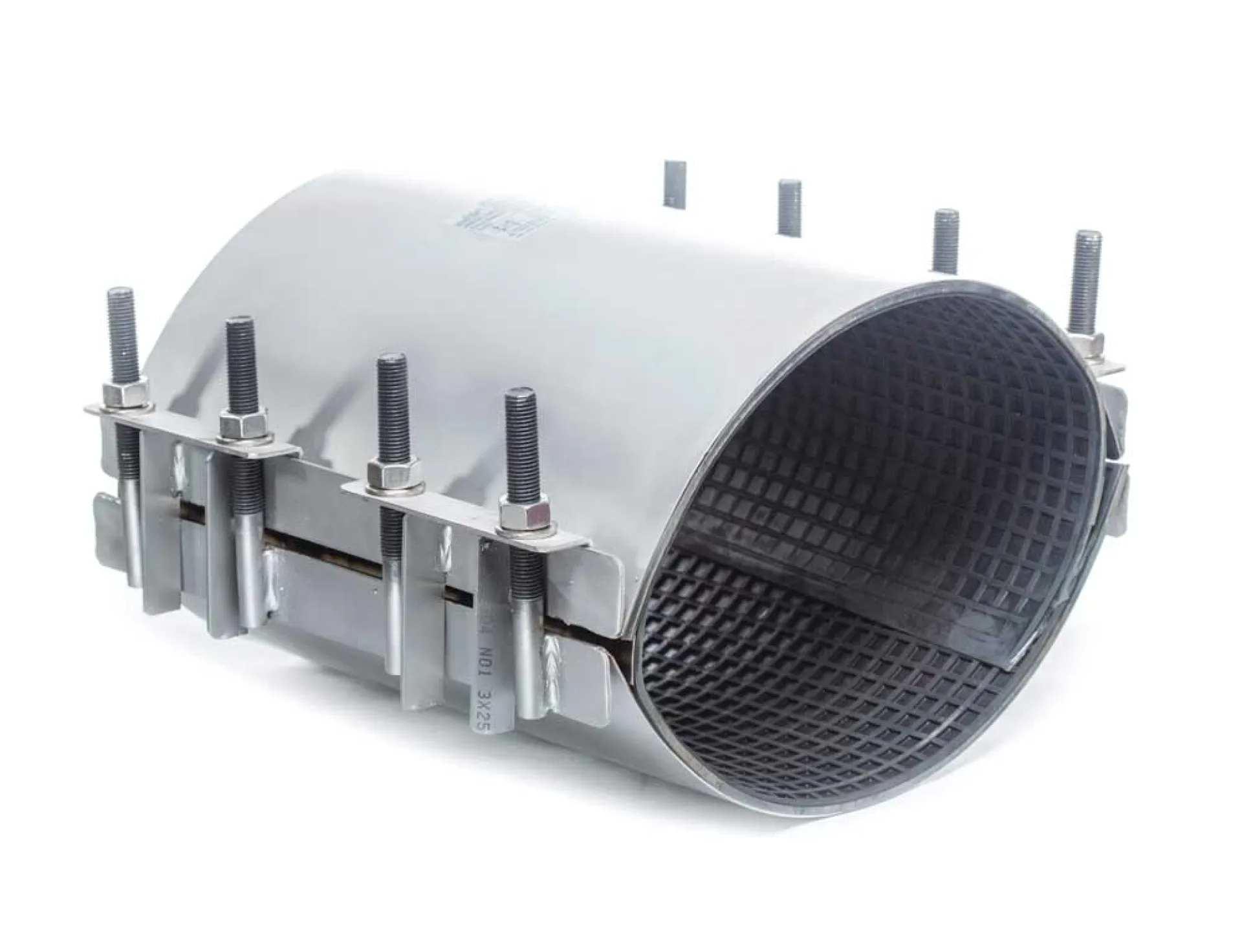

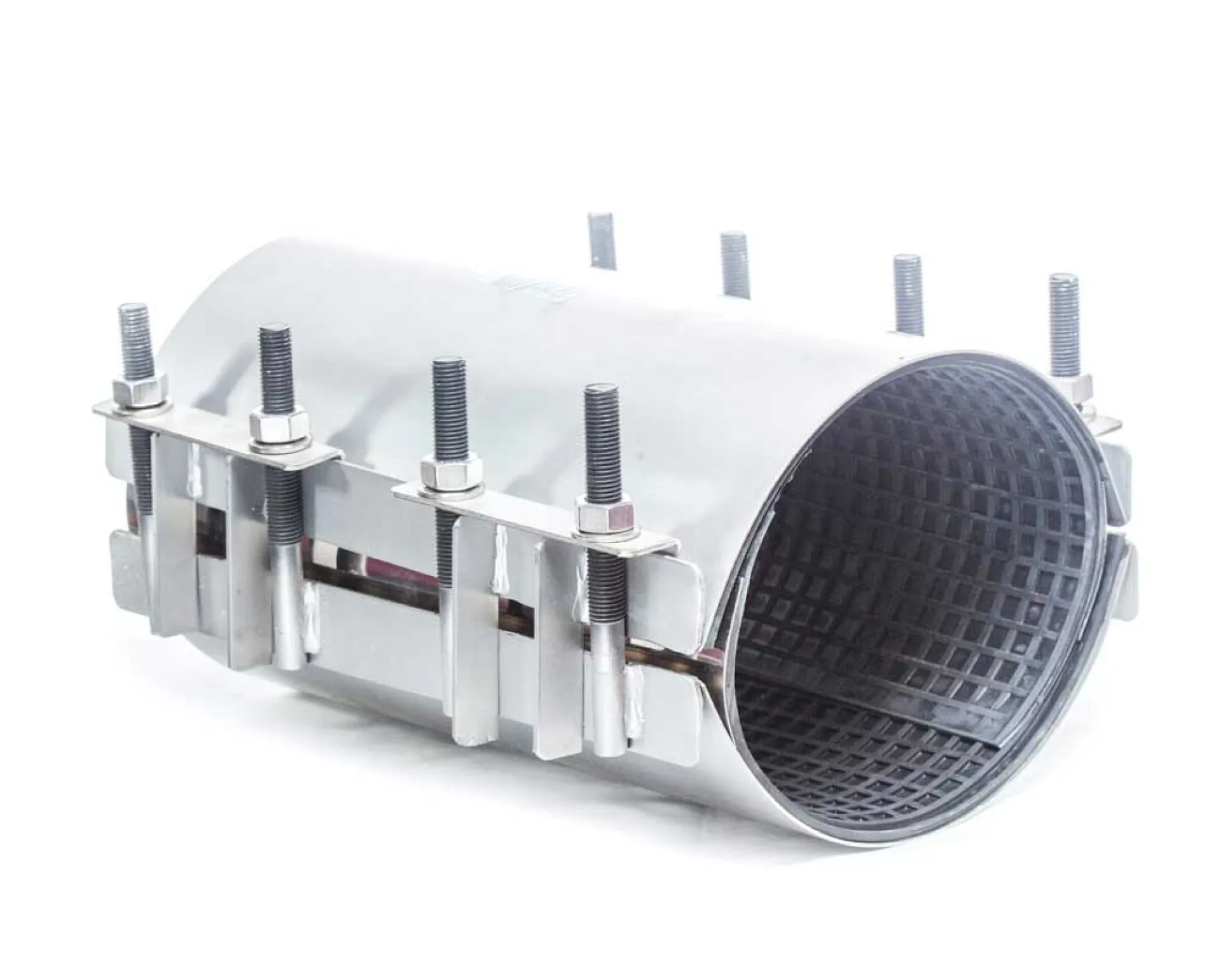

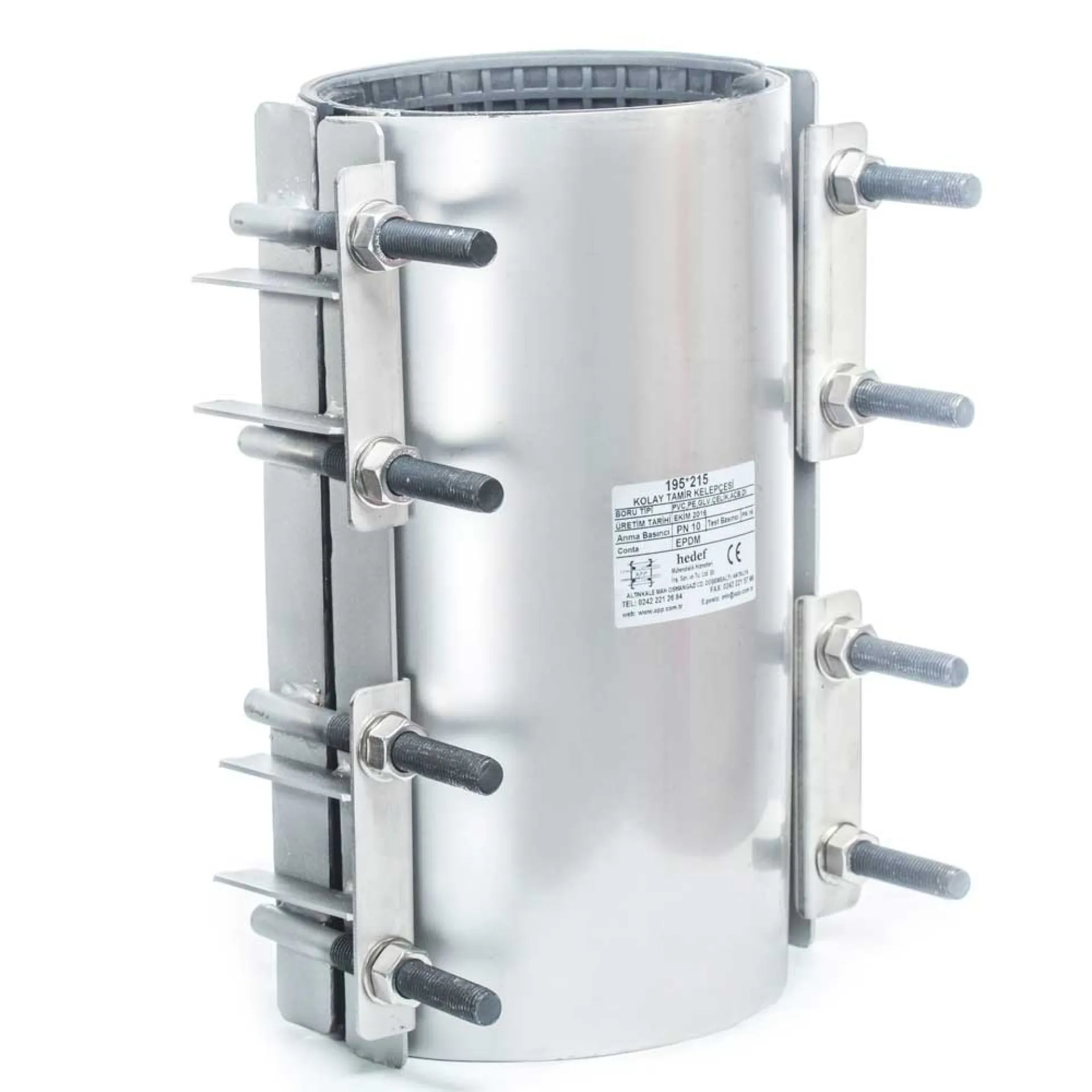

APP Kolay Tamir Kelepçeleri, boru hatlarında meydana gelen sızıntı, çatlak, delinme ve korozyon hasarlarını boruyu kesmeden tamir etmek için tasarlanmıştır. Su kesintisi yapmadan uygulanabilen yapısı sayesinde, bakım ve onarım süreçlerinde maksimum hız ve operasyonel süreklilik sağlar. Çift parçalı tasarımı sayesinde her türlü boru tipinde güvenle uygulanır.

TEMEL AVANTAJLAR

  • Suyu kesmeden hızlı onarım imkânı
  • Delik, küt ve dikine çatlaklarda etkin çözüm
  • Yüksek sızdırmazlık performansı
  • Farklı boru malzemeleri ile uyum (DI, AÇB, Pik, Çelik, PVC, PE vb.)
  • Farklı çap ve kelepçe uzunluğu seçenekleri
  • Sahada hızlı ve pratik montaj
  • Uzun ömürlü ve dayanıklı yapı
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu dağıtım ve iletim hatları
  • Endüstriyel boru sistemleri
  • Tarımsal sulama hatları
  • Arıtma tesisleri ve deniz deşarjları
  • Acil arıza ve sızıntı noktaları
  • Bakım ve onarım uygulamaları

Bu talimat, içme suyu, atık su ve endüstriyel boru hatlarında meydana gelen sızıntıların, kırılmaların veya çatlakların tamirinde kullanılan "Kolay Tamir Kelepçelerinin" doğru ve güvenli montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Doğru Ölçü Seçimi:Kelepçeyi monte etmeden önce borunun dış çapını (O.D.) kumpas veya çevre bandı ile ölçün. Kelepçe üzerindeki etiket değerlerinin boru çapına uygun olduğundan emin olun.
  • Boru Yüzey Temizliği:Boru üzerindeki çamur, pas, gevşek kaplama ve tortuları tel fırça ile temizleyin. Pürüzsüz bir yüzey, contanın tam sızdırmazlık sağlaması için kritiktir.
  1. Montaj Adımları
  2. Yağlama
  • Contanın boru üzerinde rahat hareket etmesi ve cıvatalar sıkılırken kauçuğun katlanmaması için boru yüzeyini ve kelepçe contasını sabunlu su veya uygun bir kaydırıcı ile yağlayın.

Dikkat: Petrol bazlı yağlar veya gres kullanmayın; bu maddeler contanın yapısını bozabilir.

  1. Kelepçenin Konumlandırılması
  • Kelepçenin Hazırlanması: Kelepçenin somunları uçlara kadar gevşetin. Kelepçeyi açarak borunun hasarlı bölgesinin etrafına sarın.
  • Merkezleme:Hasarlı bölgenin kelepçe gövdesine göre tam ortalandığından emin olun. Kelepçe boyu, hasarlı alanın her iki yanından en az 50-100 mm taşacak şekilde seçilmelidir.
  1. Kilitleme ve İlk Sıkma
  • Kelepçenin çenelerini (kulaklarını) bir araya getirin.
  • İnceltilmiş conta dilinin katlanmadan alt katmanın üzerine düzgünce oturduğundan emin olun.
  • Cıvataları yuvalarına geçirin ve somunları elinizle boşluğunu alacak kadar sıkın.
  1. Sıkma Dizilimi
  • Cıvataları ortadan dışa doğru ve çapraz sırayla kademeli olarak sıkın.
  1. Son Kontrol ve Devreye Alma
  • Bekleme Süresi:Montaj tamamlandıktan yaklaşık 15-20 dakika sonra somunların torkunu tekrar kontrol edin. Kauçuk conta boru formuna uyum sağladıkça tork değerinde hafif gevşeme olabilir.
  • Basınç Testi:Hattı yavaşça basınçlandırarak sızıntı olup olmadığını gözlemleyin. Sızıntı devam ediyorsa, cıvataları aşırı sıkmak yerine kelepçeyi hafifçe gevşetip yeniden konumlandırın.
  1. Önemli Uyarılar
  • Eksenel Hareket:Standart tamir kelepçeleri eksenel yükleri taşıma (pull-out resistance) özelliğine sahip değildir. Boru hattının hareket etme riski varsa uygun ankrajlar kullanılmalıdır.
  • Keskin Kenarlar:Montaj sırasında kelepçenin metal kenarlarının elinizi kesmemesi için koruyucu eldiven kullanın.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Gövde

AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.

2

Yan Destek Sacı

AISI304 / 316 Paslanmaz. Gövdeye kaynaklı veya entegre tasarım.

3

Civata Destek Silmesi

AISI304 / 316 Paslanmaz. Yüksek mukavemetli yapı.

4

Kilitleme Sacı

AISI304 / 316 Paslanmaz. Güvenli kilitleme sistemi.

5

Takviye Plakası

AISI304 / 316 Paslanmaz. Yekpare conta deformasyonunu önler.

6

Gofret Tip Conta

EPDM / NBR. Basınca duyarlı sızdırmazlık teknolojisi.

7

Civata ve Saplamalar

AISI304 / 316 Paslanmaz. Teflon Kaplı Yüksek çekme dayanımı.

8

Somun ve Pullar

AISI304 / 316 Paslanmaz. Yüksek mukavemetli yapı.

REFERANS ÇAPI (mm.) APP KODU Çalışma Aralığı (mm) Ürün Eni (mm) Cıvata Tipi ve Sayısı
80 APP-KTP 80 95*110 200 M14 / 4 Adet
90 APP-KTP 90 105*115 200 M14 / 4 Adet
100 APP-KTP 100 115*130 200 M14 / 4 Adet
125 APP-KTP 125 145*160 200 M14 / 4 Adet
150 APP-KTP 150 175*190 200 M14 / 4 Adet
175 APP-KTP 175 205*215 200 M14 / 4 Adet
200 APP-KTP 200/1 215*230 200 M14 / 4 Adet
APP-KTP 200/2 230*243 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
APP-KTP 200/3 240*255 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
250 APP-KTP 250/1 270*285 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
APP-KTP 250/2 285*300 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
300 APP-KTP 300/1 320*330 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
APP-KTP 300/2 340*355 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
350 APP-KTP 350/1 370*380 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 6 Adet
APP-KTP 350/2 395*410 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
400 APP-KTP 400/1 425*435 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
APP-KTP 400/2 450*465 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
500 APP-KPT 500 555*565 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
600 APP-KTP 600 675*685 200 M14 / 4 Adet
300 M14 / 6 Adet
400 M14 / 8 Adet
APP-KTP 700 DEN APP-KTP 3400 KADAR İSTEĞE BAĞLI ÜRETİM SORUNUZ
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
