APP-ÖZL/FPB

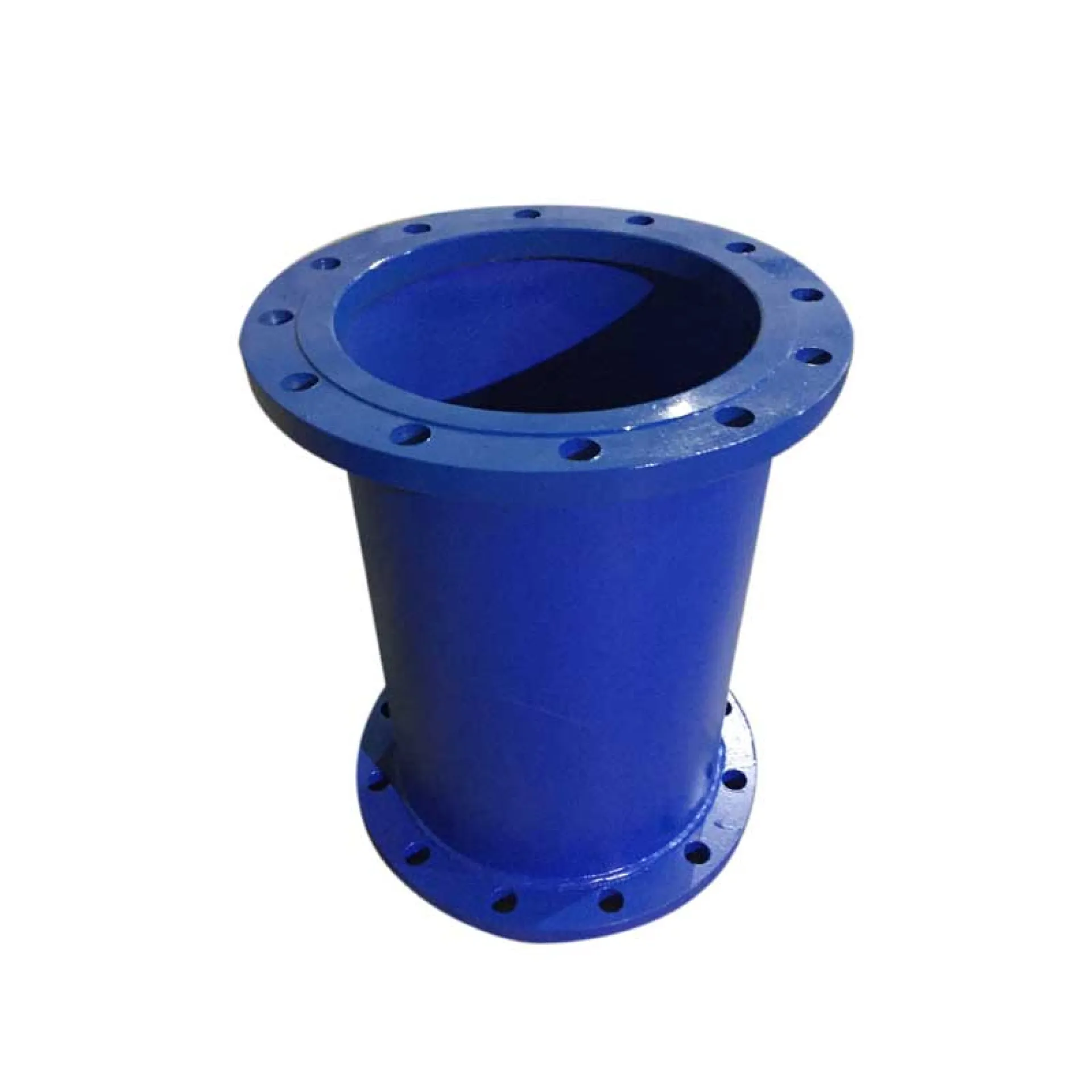

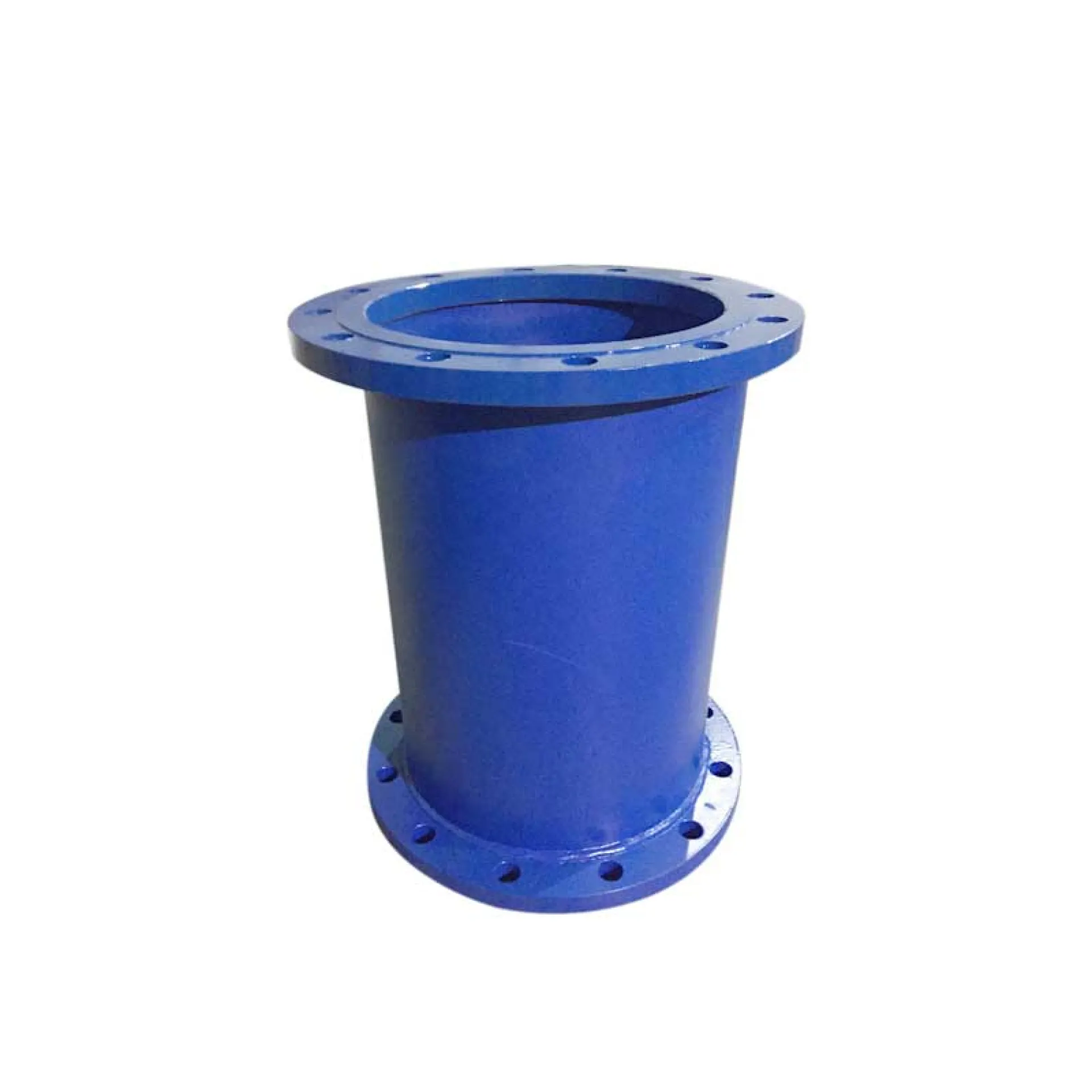

Flanşlı Çelik Boru

Ürünler / Özel Ürünler

Hat Tamamlayıcı Uzatma ve Mesafe Ayarlama Çözümü

APP Flanşlı Boru Parçaları; vana odaları, pompa istasyonları ve boru hatlarında ekipmanlar arası geçişi sağlamak, hat boyunu uzatmak veya sabit noktalar arasındaki boşlukları kapatmak amacıyla kullanılır. Proje bazlı özel boylarda (L) imal edilir.

Tam Uyumluluk: Hattaki vana ve pompalarla mükemmel eksenel uyum sağlar.
Yüksek Dayanım: Kaynaklı konstrüksiyon sayesinde yüksek basınç ve çekme kuvvetlerine dayanıklıdır.
Hızlı Kurulum: Hazır flanşlı yapısı sayesinde sahada kaynak işçiliğini minimize eder.

TEMEL AVANTAJLAR

  • Hassas ölçü ve üretim
  • Flanşlı bağlantı kolaylığı
  • Yüksek mukavemet ve sızdırmazlık
  • Projeye özel üretim imkanı
  • Farklı uzunluk ve çap seçenekleri
  • İsteğe bağlı her çapta redüksiyonlu parça alternatifi
  • Boru hatlarında mesafe ve hizalama ayarı sağlar
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu ve altyapı hatları
  • Endüstriyel boru sistemleri
  • Vana ve pompa bağlantıları
  • Arıza, bakım onarım çalışmalarında
  • Hat montaj ve revizyon uygulamaları

Bu talimat, boru hattında iki ekipman veya flanş adaptörü arasında gerekli mesafeyi sağlamak amacıyla kullanılan flanşlı parça boruların güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:Ara parça borunun üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Ölçü Doğrulama:Ara parçanın boyunun (mesafesi), hattan kesilen veya boşluk bırakılan mesafe ile uyumlu olduğunu kontrol edin.
  • Flanş ve Basınç Sınıfı:Flanşlı ara parçalarda, flanş normunun (PN10, PN16, ANSI vb.) hattaki mevcut flanşlarla aynı olduğunu doğrulayın.
  • Kaplama Kontrolü:Boru iç ve dış kaplamasında (Epoksi, Galvaniz vb.) nakliye kaynaklı hasar olup olmadığını inceleyin. Hasarlı bölgelere montaj öncesi rötuş yapın.



  1. Montaj Adımları
  • Temizlik ve Hazırlık: Bağlantı yapılacak boru ve ara parçanın flanş yüzeylerini temizleyin. Conta oturacak yüzeylerde eski conta kalıntısı, pas veya çamur bulunmamalıdır.
  • Hizalama (Eksenleme): Ara parçayı hatta yerleştirin. Ara parça ile hat borusu arasında eksenel kaçıklık olmamasına dikkat edin.
  • Conta Yerleşimi:İki flanş arasına uygun basınç sınıfına ve akışkan tipine uygun contayı (EPDM, NBR veya Çelik Özlü) tam merkezde olacak şekilde yerleştirin.
  • Cıvataların Sıkılması: Cıvataları takın ve somunları elinizle boşluklarını alacak kadar sıkın. Ardından anahtar kullanarakyıldız (çapraz) dizilimiyle kademeli olarak sıkma işini tamamlayın.
  • Destekleme ve Sabitleme: Özellikle uzun ara parçalarda, borunun kendi ağırlığının flanşlara yük bindirmemesi için boru askıları veya taban destekleri (mesnet) kullanın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Flanş bağlantılarının düzgün yapıldığını ve cıvata somunları uygun şekilde sıkıldığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Boru

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Redüksiyon (opsiyonel)

ST 37 ÇELİK. Kaynak işçiliğinde mükemmeliyet.

3

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) PN10  PN16 PN16
CIVATA CIVATA CIVATA
ÖLÇÜSÜ ADEDİ ÖLÇÜSÜ ADEDİ ÖLÇÜSÜ ADEDİ
80 M16 8 M16 8 M16 8
100 M16 8 M16 8 M20 8
125 M16 8 M16 8 M24 8
150 M20 8 M20 8 M24 8
200 M20 8 M20 12 M24 12
250 M20 12 M24 12 M27 12
300 M20 12 M24 12 M27 16
350 M20 16 M24 16 M30 16
400 M24 16 M27 16 M33 16
450 M24 20 M27 20 M33 20
500 M24 20 M30 20 M33 20
600 M27 20 M33 20 M36 20
700 M27 24 M33 24 M39 24
800 M30 24 M36 24 M45 24
900 M30 28 M36 28
1000 M33 28 M39 28
1100 M33 32 M39 32
1200 M36 32 M45 32
1300 M39 32 M45 32
1400 M39 36 M45 36
1500 M39 36 M52 36
1600 M45 40 M52 40
1800 M45 44 M52 44
2000 M45 48 M56 48
Sipariş esnasında boy ve model numarasını bildiriniz:
                     1. Model: Bir ucu flanşlı
                     2. Model: İki ucu flanşlı
 Flanşların basınç sınıflarını sipariş esnasında bildiriniz.
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
