APP Tip Tee

Ürünler / Boru Bağlantı Adaptörleri / APP Tip TEE

Boru Hatlarında Güvenli Branşman ve Hat Ayrımı: APP Tipi Mühendislik

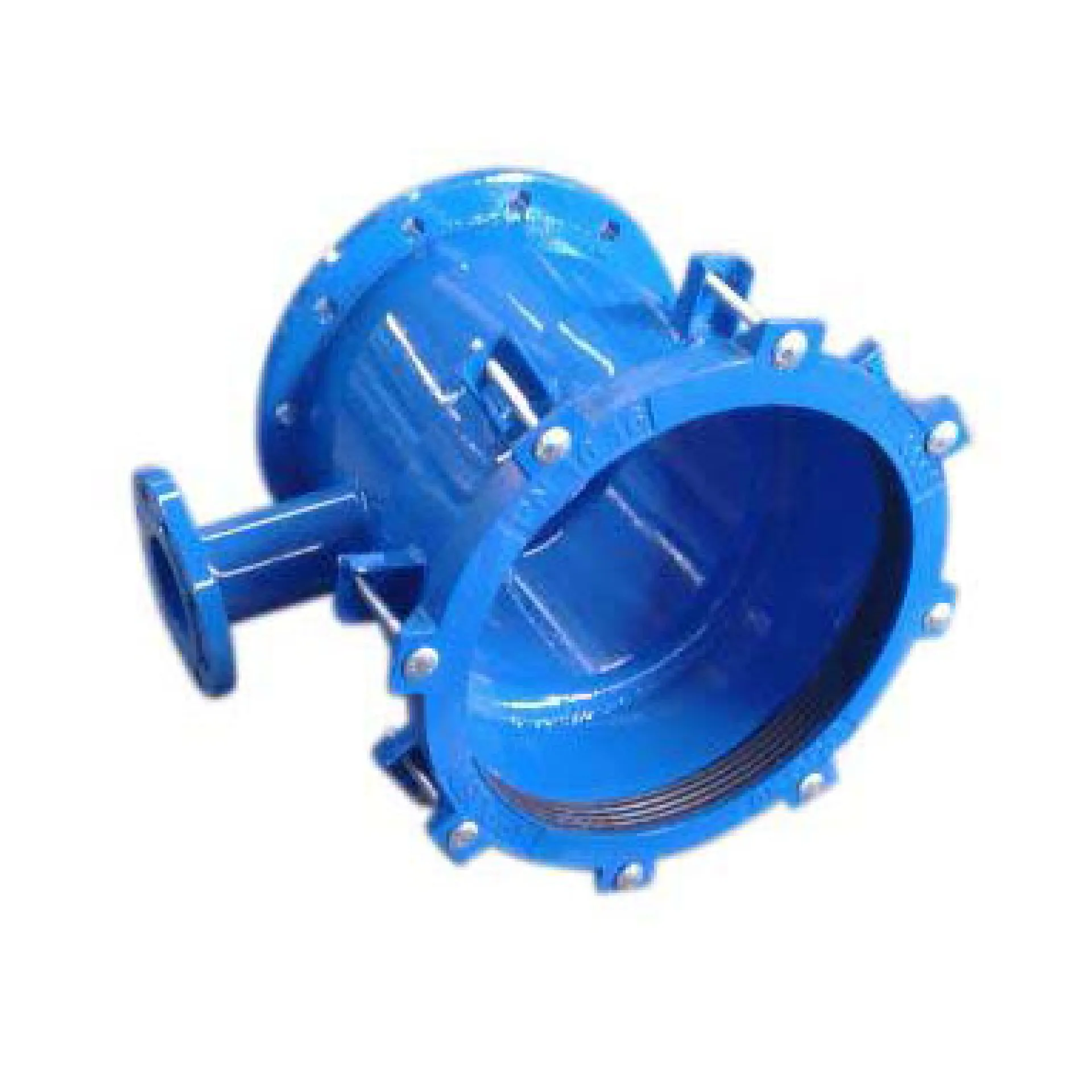

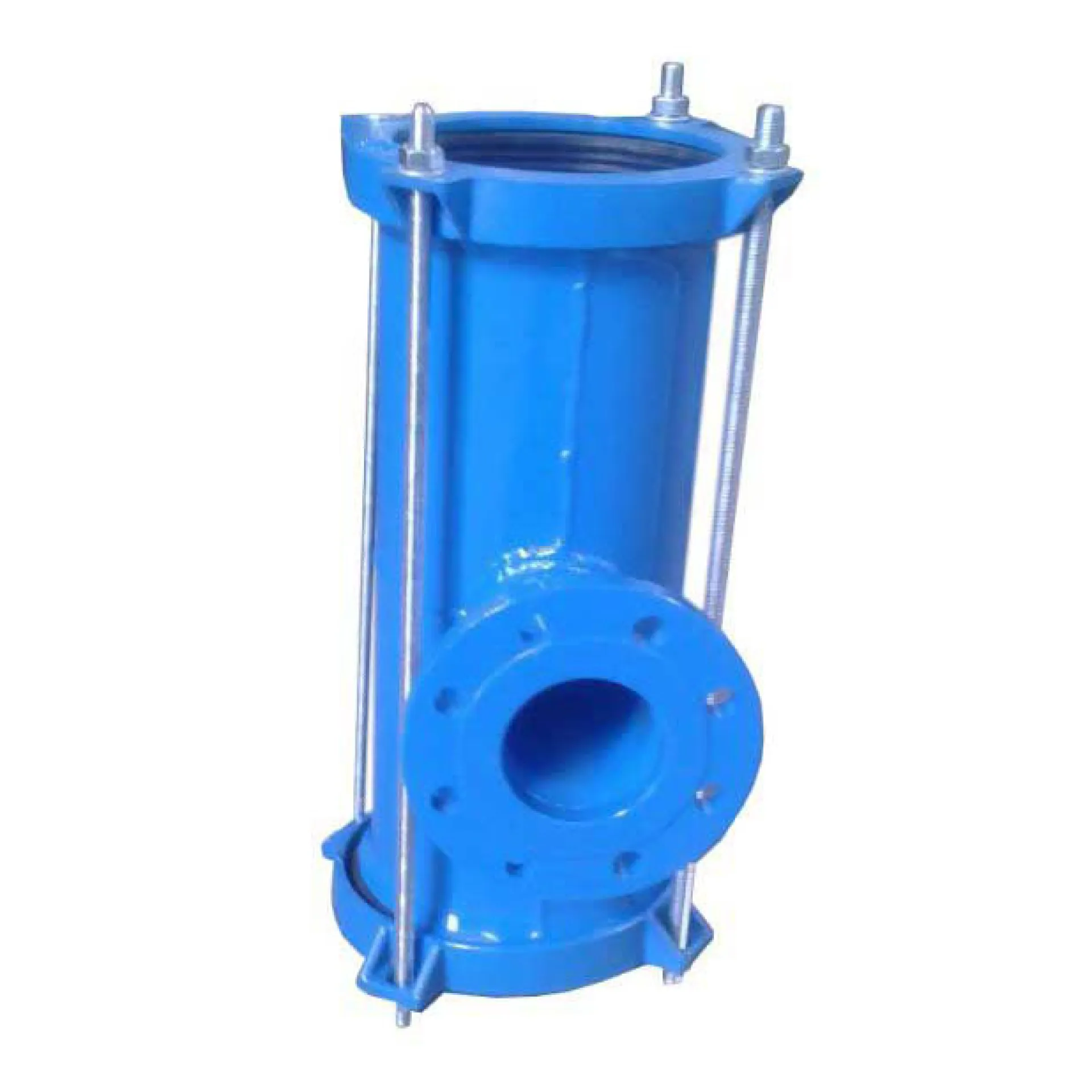

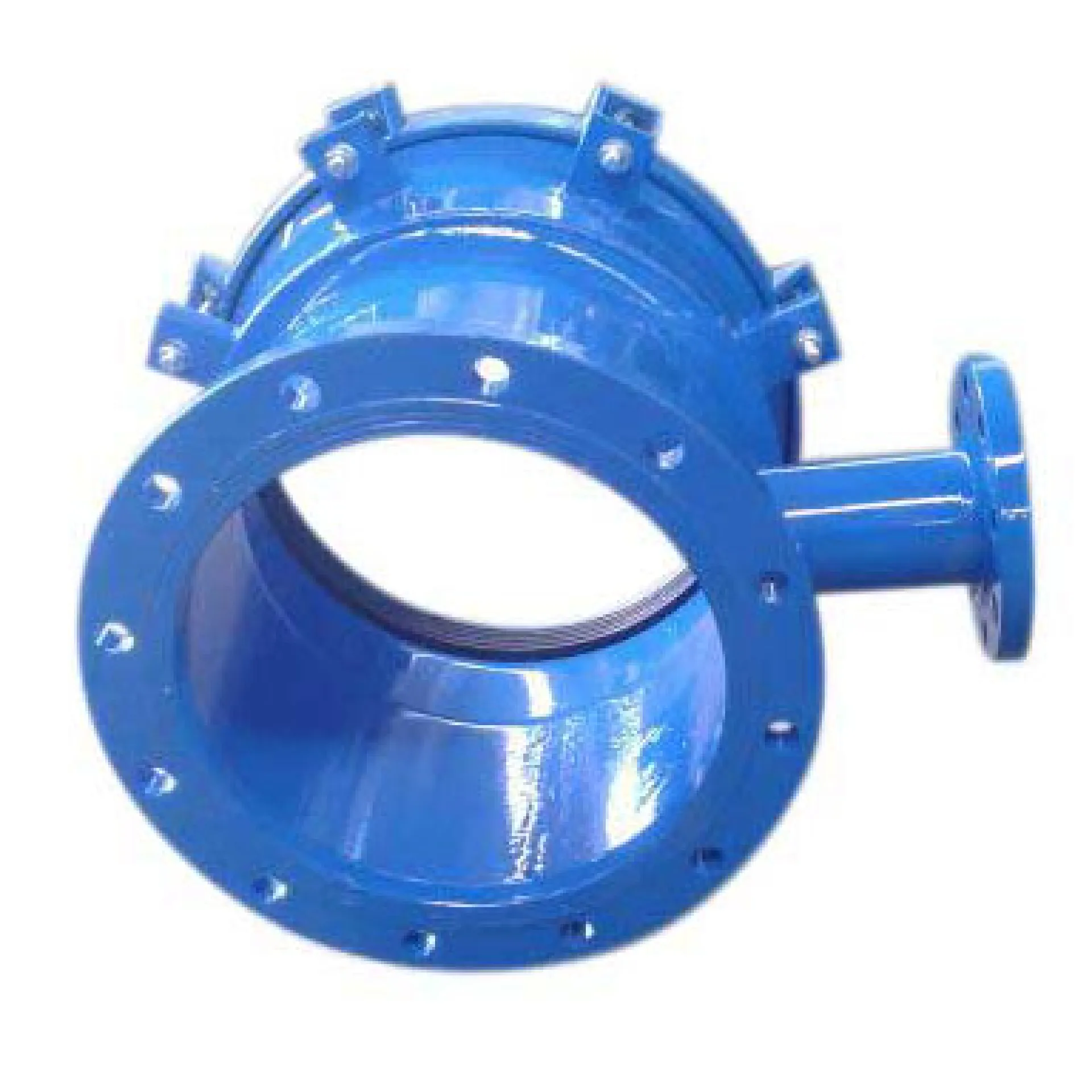

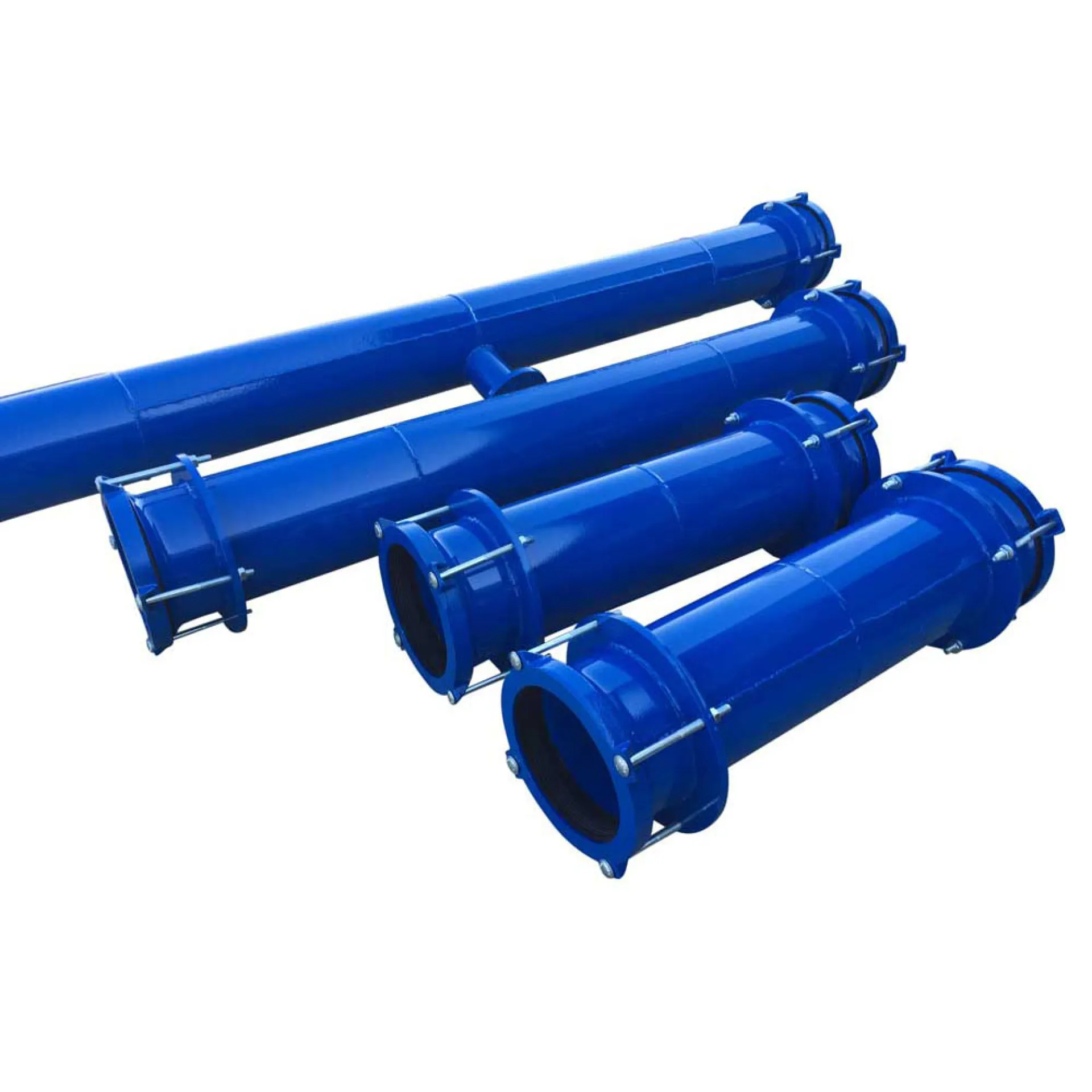

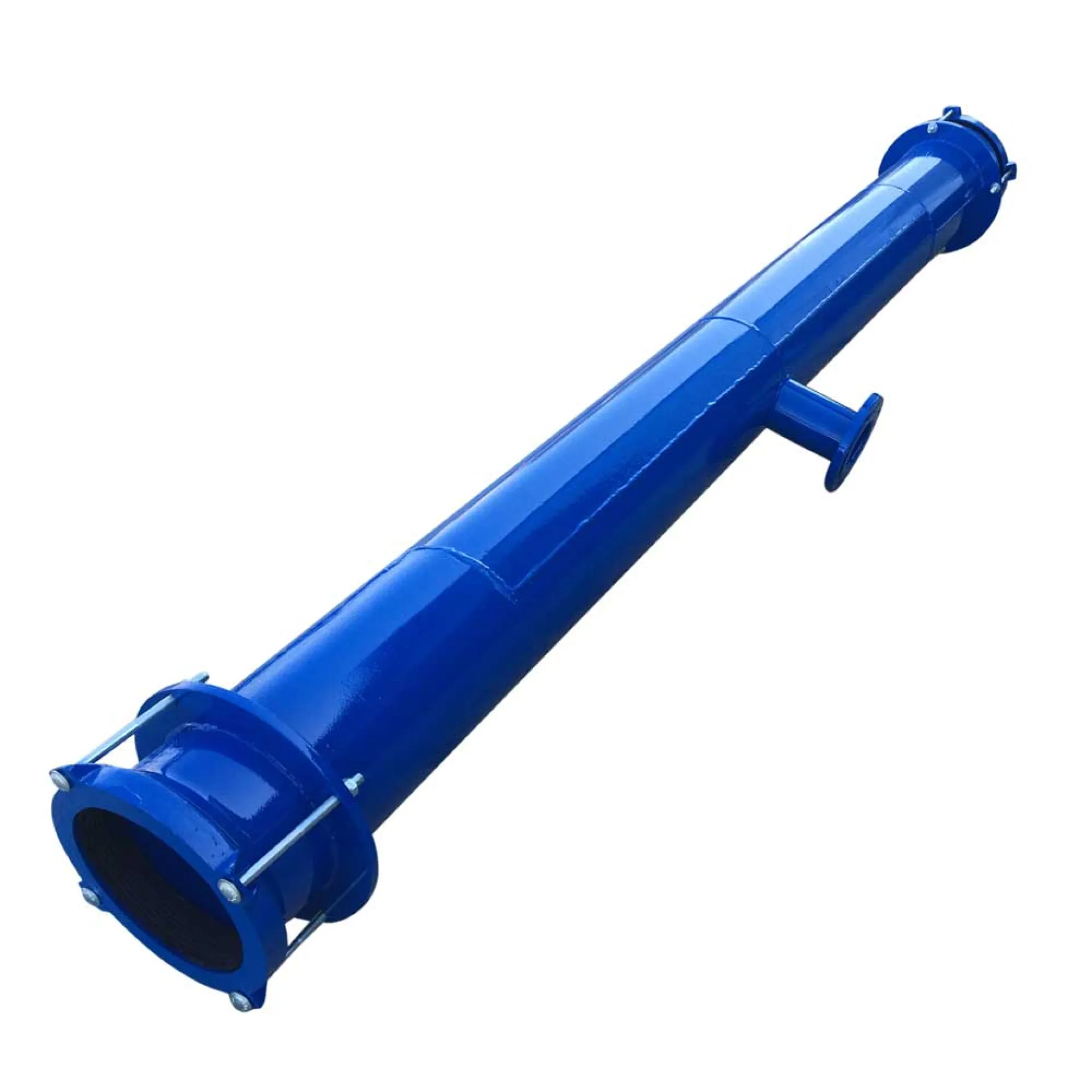

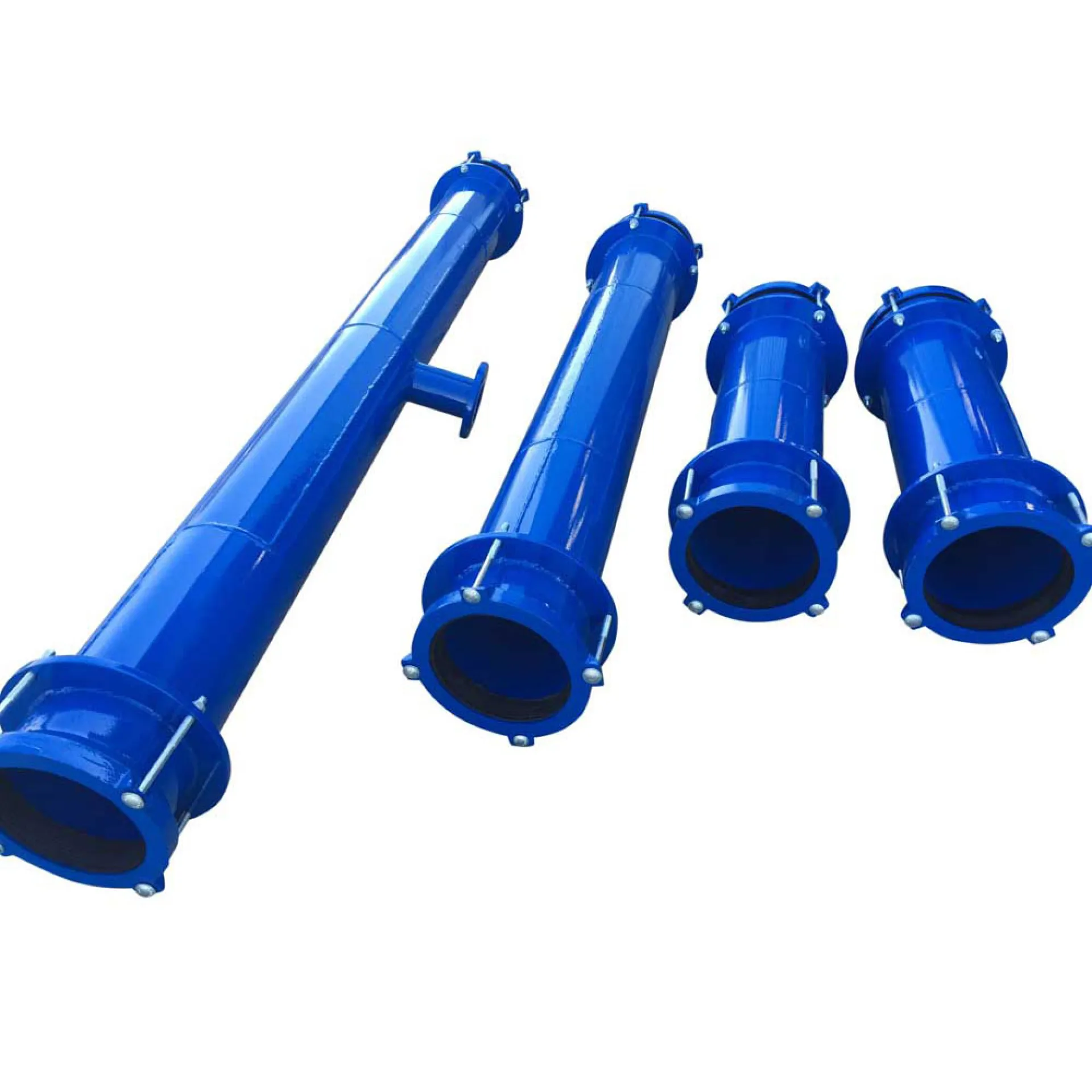

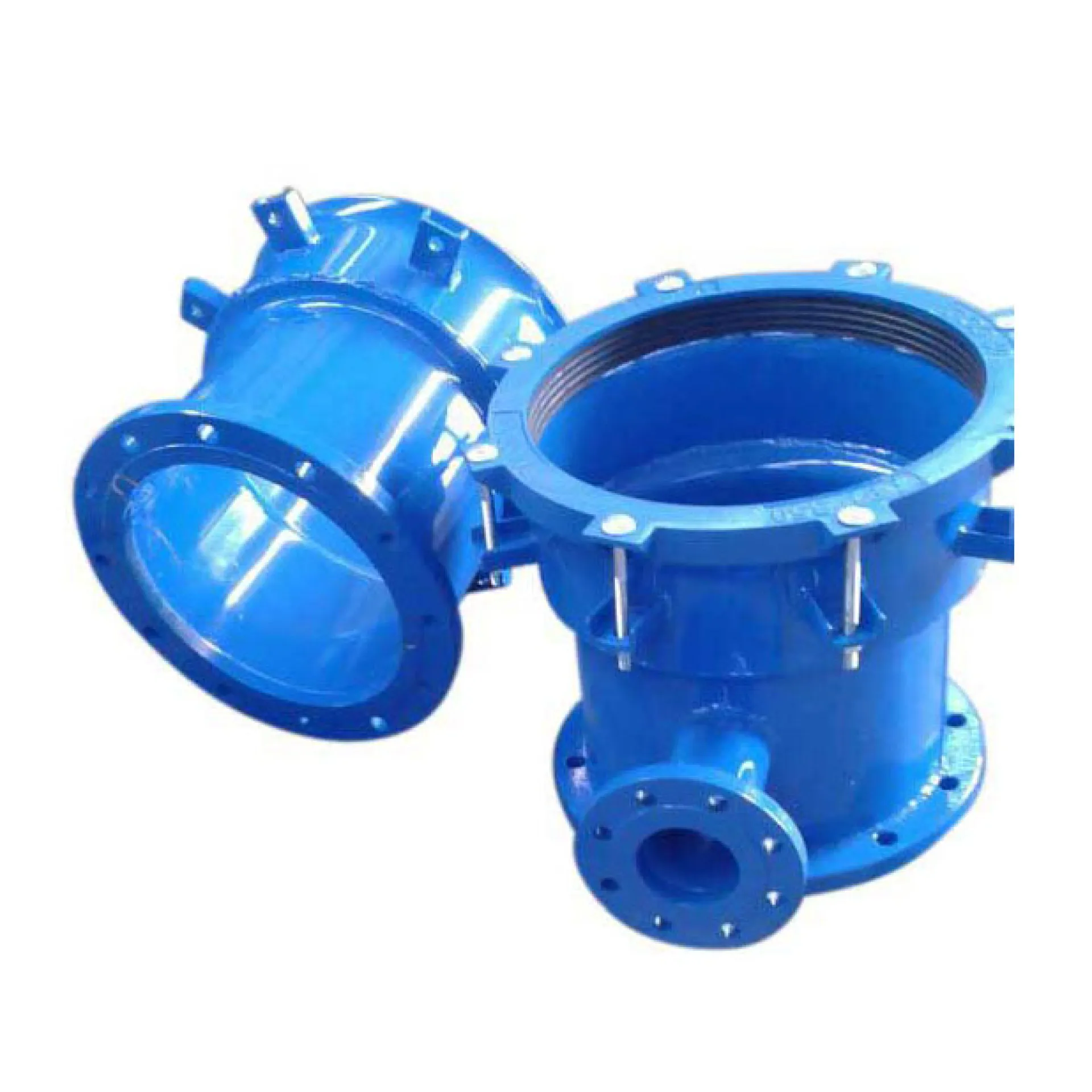

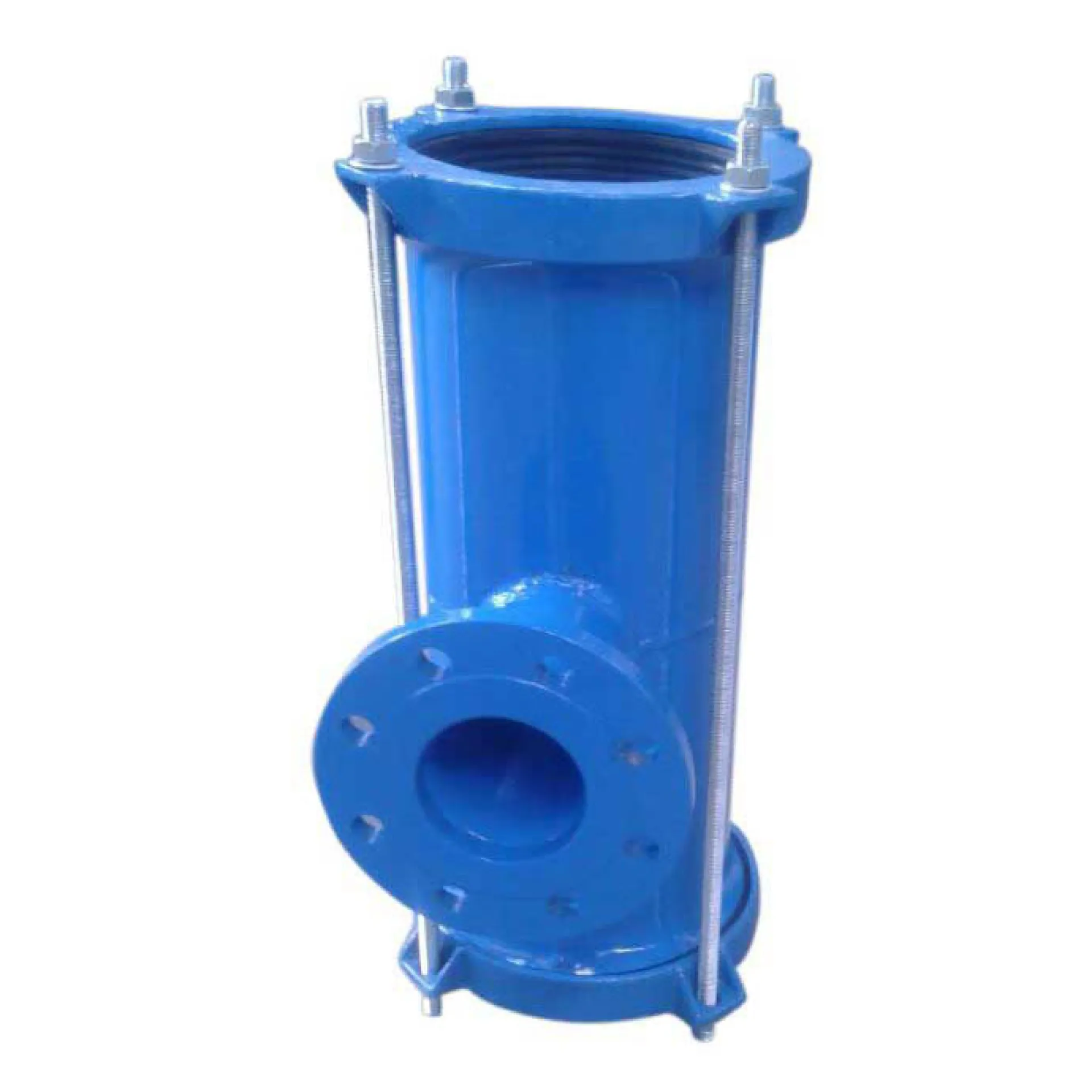

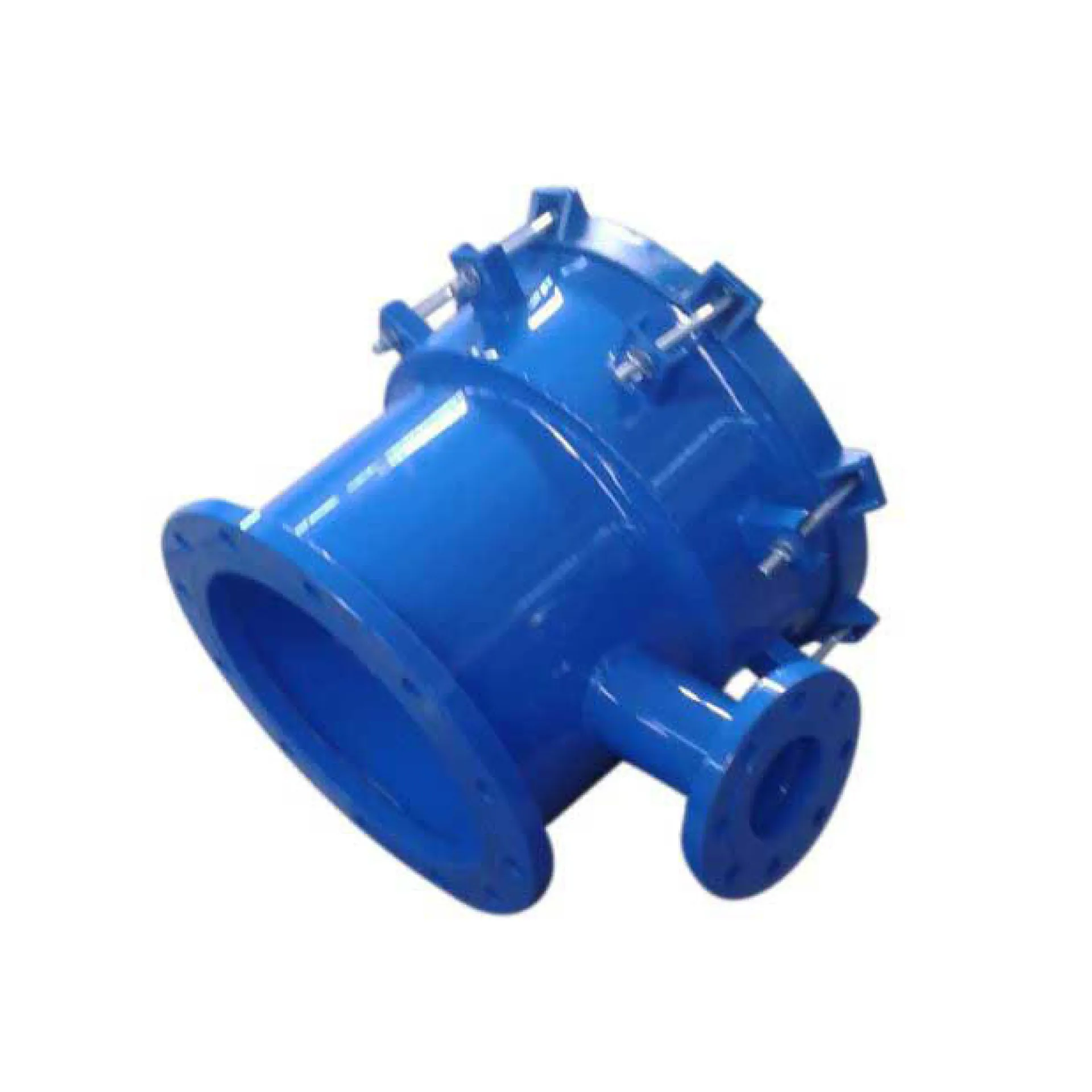

APP Tip Tee Bağlantı parçaları, boru hatlarında istenen her açıda hızlı, pratik ve güvenli branşman almak veya hattı ikiye bölmek için tasarlanmıştır. Geniş toleranslı yapısı sayesinde farklı boru tipleri arasında geçiş yaparken aynı zamanda branşman alma imkânı sunar.

TEMEL AVANTAJLAR

  • İlave ek parçaya gerek duymadan hat ayrımı ve boru birleştirmeyi tek gövdede sunar.
  • Farklı boru cinslerinden (Duktil, Pik, AÇB, PVC, PE, CTP vb.) branşman alma.
  • Farklı boru cinslerinin birleşim noktalarında branşman çözümü.
  • 6'ye kadar açısal sapma ve zemin hareketlerini sönümleme kabiliyeti.
  • 10 mm’ye kadar genleşme ve büzülme toleransı
  • Zorlu saha koşullarında hızlı kurulum ile işçilik maliyetlerini düşürür.
  • Stok çeşitliliğini azaltan ekonomik çözüm.
Ürün Bilgilerini İndir Montaj Talimatı İndir Ölçü Tablosunu İndir
  • İçme suyu dağıtım ve iletim hatları
  • Endüstriyel boru sistemleri
  • Arıtma tesisleri ve pompa istasyonları
  • Yeni hat branşman bağlantıları
  • Vana ve ekipman bağlantıları
  • Debimetre ve ekipman montajları
  • Yangın hidrantı ve ekipman bağlantıları
  • Farklı malzemeden gelen hatların birleşimi

Bu talimat, farklı boru tiplerinin (Duktil, Pik, Çelik, PVC, PE, CTP, AÇB vb.) tamamından branşman (çıkış) almak için kullanılan geniş toleranslı APP tip Tee’lerin güvenli ve sızdırmaz bir şekilde montajı için hazırlanmıştır.

  1. Montaj Öncesi Hazırlık
  • Ürün Kontrolü:TEE parçasının üzerindeki etiket bilgilerini (DN çapı ve tolerans aralığı) kontrol ederek, bağlanacak boruların dış çaplarına uygun olduğundan emin olun.
  • Boru Kesimi: Boruları, boru eksenine yaklaşık (90°) olacak şekilde kesin. Eğri kesimler sızdırmazlık halkasının tam oturmasını engelleyebilir.
  • Boru Yüzeyi Temizliği:Boru uçlarındaki pas, çamur, kireç ve eski kaplamaları tel fırça yardımıyla temizleyin. Sızdırmazlık contasının temas edeceği yüzey pürüzsüz ve temiz olmalıdır.
  • Pah Kırma: GEREKLİ İSE boruların kesilen uçlarına yaklaşık 30°lik açı ile dış pah kırın. Bu, boruların adaptör içindeki contaya zarar vermeden girmesini sağlar.
  1. Pozisyonlandırma ve İşaretleme
  • Derinlik İşaretlemesi:TEE’nin iki ucundaki Adaptörlerin gövde boyunu ölçün. Boru uçlarının adaptör içine ne kadar girmesi gerektiğini belirlemek için boru üzerine, adaptör boyları kadar referans çizgisi çizin.
  • Boru Hizalaması:İki borunun eksenel olarak mümkün olduğunca aynı hizada olmasını sağlayın. APP tip Tee genellikle ±6°'ye kadar açısal sapmaları tolere edebilir; ancak maksimum verim için düz hizalama tercih edilmelidir.
  1. Montaj Adımları
  • Yağlama: Contanın boru üzerinde rahat kayması ve doğru oturması için sızdırmazlık contasına ve boru uçlarına içme suyuna uygun, silikon bazlı bir kaydırıcı sürün. (Yağ bazlı ürünler contaya zarar verebilir).
  • Yerleştirme:TEE parçasını, adaptör bölümleri gevşek haldeyken birinci borunun üzerine kaydırın. Ardından ikinci boruyu yanaştırın ve işaretlediğiniz yere kadar adaptörün içine sokun.
  • Boşluk Kontrolü:Boru uçları ile TEE parçasının adaptör bölümü sonu arasında termal genleşme ve oturma payı için en az 5-10 mm boşluk bırakıldığından emin olun.
  1. Sıkma İşlemi (Kritik Aşama)
  • Çapraz Sıkma:Cıvataları asla sırayla değil, karşılıklı (saat 12 - saat 6, saat 3 - saat 9 yönünde) çapraz olarak sıkın. Bu, baskı flanşının contaya eşit yük binmesini sağlar.
  • Kademeli Sıkma: Tüm cıvataları önce elle, sonra anahtarla birkaç turda kademeli olarak sıkın.
  1. Çıkış Bağlantısının yapılması

Tercihe göre:

  • Flanşlı Bağlantı: Bağlanacak flanşlı ekipmanı APP tip TEE’nin flanşlı çıkışına yaklaştırarak standart flanş contasını araya yerleştirin. Cıvata ve somunlarını takarak birkaç turda kademeli olarak sıkın.
  • Adaptör Bağlantı: Çıkış adaptörünün bütün cıvatalarını gevşetin. 1, 2, ve 3. adımdaki hazırlıkları yaptıktan sonra boruyu işaretlediğin yere kadar adaptörün içine sokun. 4. Maddede açıklanan sıkma işlemlerini titizlikle tamamlayın.
  1. Son Kontrol ve Test
  • Görsel Kontrol:Baskı flanşları ile adaptör gövdesi arasındaki boşluğun tüm çevre boyunca eşit olup olmadığını kontrol edin.
  • Basınç Testi:Hattı devreye almadan önce düşük basınçlı bir sızdırmazlık testi yapın. Sızıntı varsa cıvataları tekrar kontrol edin.

Güvenlik Notları:

  • Montaj sırasında koruyucu eldiven ve ayakkabı kullanın.
  • Büyük çaplı TEE parçalarının montajında boru askıları veya destek takozları kullanarak adaptör üzerine yük binmesini engelleyin.
  • Paslanmaya karşı direnç için cıvataların kaplamasının (Galvaniz/Dacromat vb.) zarar görmediğinden emin olun.

No

Bileşen Adı

Malzeme ve Teknik Detay

1

Adaptör Tee

ST 37 ÇELİK. Yüksek mukavemetli taşıyıcı gövde.

2

Baskı Flanşı

ST37 Çelik. Contaya baskı uygulayan baskı kapakları.

3

Flanş

ST 37 Çelik. Farklı flanş normlarına uyum.

4

Saplama ve Cıvata

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz.Yüksek korozyon direnci.

5

Konik Conta

EPDM / NBR. Basınca duyarlı sızdırmazlık teknolojisi.

6

Somun ve Pul

Galvaniz Kaplı 8.8 Çelik / AISI304 / 316 Paslanmaz. Güvenli kilitleme sistemi.

7

Kaplama

Epoksi / Termoplastik Boya. Kalıcı koruma, uzun ömür.
REFERANS ÇAPI (mm.) APP KODU BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.) ÇIKIŞ ÇAPI (mm.)
50 APP 50 50 ÇELİK, 63 HDPE, 63 PVC 32, 40
80 APP 80/1 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK 32, 40, 50, 65, 80
APP 80/2 80 AÇB (PN 10), 110 PVC, 110 HDPE  32, 40, 50, 65, 80
100 APP 100 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL 32, 40, 50, 65, 80, 100
125 APP 125 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL 65, 100, 125
150 APP 150/1 160 PVC, 160 HDPE, 150 ÇELİK 65, 80, 100, 125, 150
APP 150/2 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10), 65, 80, 100, 125, 150
APP 150/3 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC 65, 80, 100, 125, 150
175 APP 175 175 AÇB (PN 10), 200 ÇELİK 65, 80, 100, 125, 150
200 APP 200/1 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL 80, 100, 125, 150, 200
APP 200/2 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK 80, 100, 125, 150, 200
APP 200/3 200 AÇB, (PN 12,5) PN 12,5, 250 PVC, 250 HDPE 80, 100, 125, 150, 200
250 APP 250/1 250 DUKTİL, 250 ÇELİK, 250 PİK 80, 100, 125, 150, 200, 250
APP 250/2 250 AÇB (PN 10), 280 PVC, 280 HDPE 80, 100, 125, 150, 200, 250
APP 250/3 250 AÇB (PN 12,5) 80, 100, 125, 150, 200, 250
300 APP 300/1 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL 80, 100, 125, 150, 200, 250, 300
APP 300/2 300 DUKTİL, 300 AÇB (PN 5) 80, 100, 125, 150, 200, 250, 300
APP 300/3 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK 80, 100, 125, 150, 200, 250, 300
350 APP 350/1 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15) 100, 125, 150, 200, 250, 300, 350
APP 350/2 350 AÇB (PN 10), 400 PVC, 400 HDPE, 400 ÇELİK 100, 125, 150, 200, 250, 300, 350
400 APP 400/1 400 DUKTİL, 400 PİK, 400 CTP 100, 125, 150, 200, 250, 300, 350, 400
APP 400/2 400 AÇB (PN 10), 450 PVC, 450 HDPE, 450 ÇELİK 100, 125, 150, 200, 250, 300, 350, 400
500 APP 500/1 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB (PN 10) 100, 125, 150, 200, 250, 300, 350, 400, 500
APP 500/2 500 DUKTİL, 500 PİK, 500 CTP 100, 125, 150, 200, 250, 300, 350, 400, 500
APP 500/3 500 AÇB (PN 10), 560 PVC, 560 HDPE 100, 125, 150, 200, 250, 300, 350, 400, 500
600 APP 600/1 600 ÇELİK, 500 AÇB (PN15) 100, 125, 150, 200, 250, 300, 350, 400, 500, 600
APP 600/2 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP 100, 125, 150, 200, 250, 300, 350, 400, 500, 600
APP 600/3 600 AÇB (PN 10), 600 AÇB (PN12,5) 100, 125, 150, 200, 250, 300, 350, 400, 500, 600
700 APP 700 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700
800 APP 800 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800
900 APP 900 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900
1000 APP 1000 AÇB, ÇELİK, DUKTİL, CTP, PE, PİK 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000
1200 APP 1200 ÇELİK, DUKTİL, CTP, PE 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000
1400 APP 1400 ÇELİK, DUKTİL, CTP, PE 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000
1600 APP 1600 ÇELİK, DUKTİL, CTP, PE 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000
1600-3400 APP1600-3400 ÇELİK, DUKTİL, CTP 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000
Sipariş esnasında boy ve model numarasını bildiriniz:
          1. Model: İki ucu adaptörlü, çıkışı adaptörlü
          2. Model: İki ucu adaptörlü, çıkışı flanşlı
          3. Model:Bir ucu adaptörlü, bir ucu flanşlı, çıkışı adaptörlü
          4. Model:Bir ucu adaptörlü, bir ucu flanşlı, çıkışı flanşlı
          5. Model: İki ucu flanşlı, çıkışı adaptörlü
          6. Model: İki ucu flanşlı, çıkışı flanşlı
Flanşların basınç sınıflarını sipariş esnasında bildiriniz.
Liste dışında özel boru çaplarına göre imalat yapılmaktadır.
