APP-KTP
Kolay Tamir Parçası
Kullanım Alanları
- Her cins borulardaki deliklerde
- Her cins borulardaki küt çatlaklarda
Kesinlikle boru birleştirme parçası olarak önerilmez
Montaj Yöntemi
- Tamir edilecek borunun cinsi ve çapına göre uygun “APP-KTP” kolay tamir parçası seçilir.
- İki parçadan oluşan ürün birbirinden ayrılır.
- APP-KTP parçası takılacak boru yüzeyinin temiz olmasına dikkat edilmelidir.
- Borunun sorunlu yerine iki parça olarak geçirilerek L parçası monte edilir.
- Somunlar civatalara orantılı şekilde, sızıntı kesilinceye kadar sıkılır.

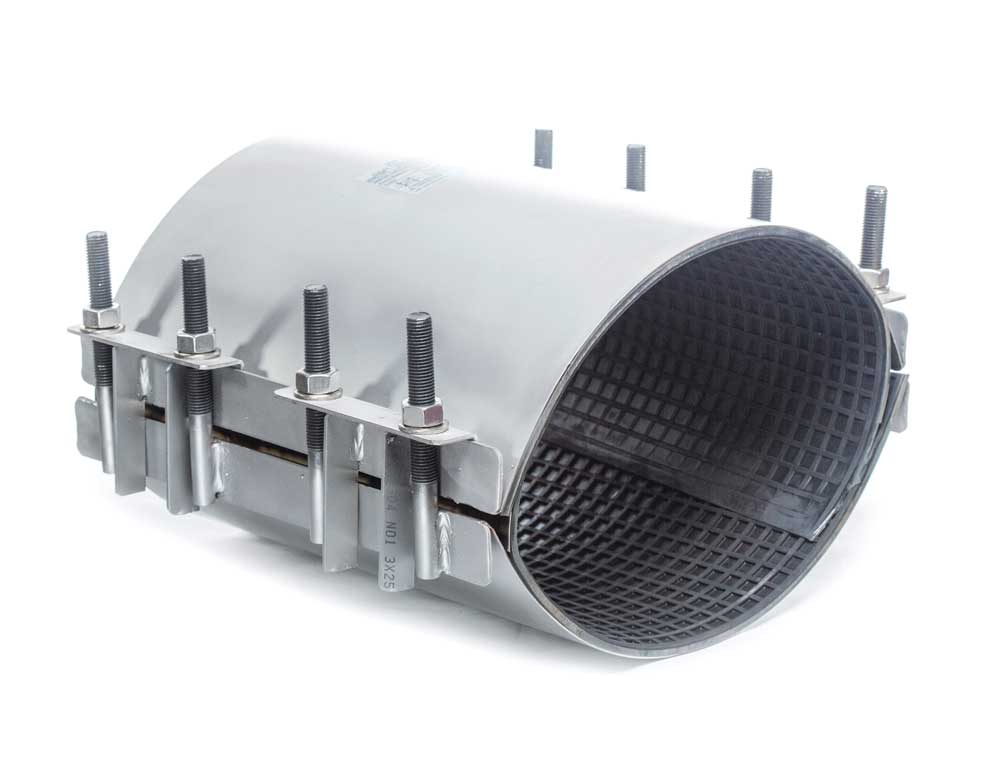

Ürünü Oluşturan Parçalar
| Conta Doğal Kauçuk (NR) veya EPDM | 2 Adet |
| AISI 304 Paslanmaz 1mm Gövde Sacı | 2 Adet |
| AISI 304 Paslanmaz 3mm Yan Destek Sacı | 4 Adet |
| AISI 304 Paslanmaz 3mm Civata Destek Silmesi | 2 Adet (min) 16 Adet (max) |
| AISI 304 A2 M14 – M16 Paslanmaz Cıvata | 2 Adet (min) 16 Adet (max) |
| AISI 304 Paslanmaz 3mm Kilitleme Sacı | 2 Adet |
| AISI 304 A2 M14 – M16 Paslanmaz Somun Ve Pullar | 2 Adet (min) 16 Adet (max) |
| AISI 304 Paslanmaz 1,5mm Conta Kaydırma Sacı | 2 Adet |

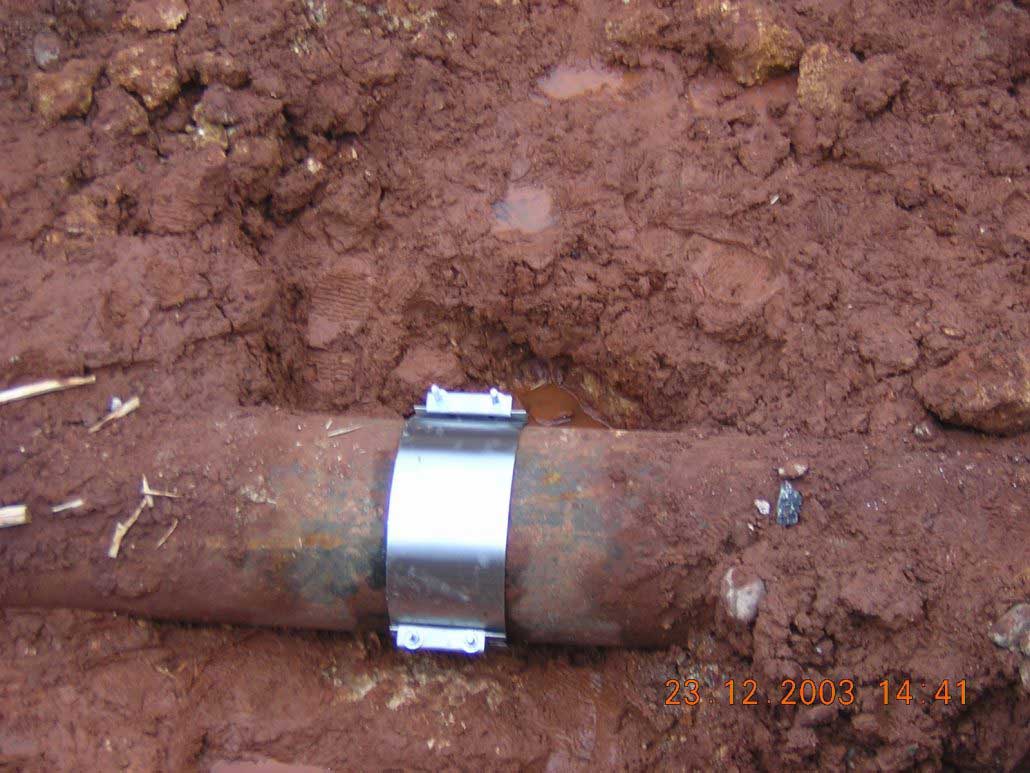

Uygulama Örnekleri
APP-KTP Ölçü Tablosu
| Cinsi | Çalışma Aralığı (mm) | Ürün Eni (mm) | Cıvata Tipi ve Sayısı |
| APP-KTP 80 | 95*110 | 200 | M14 / 4 Adet |
| APP-KTP 90 | 105*115 | 200 | M14 / 4 Adet |
| APP-KTP 100 | 115*130 | 200 | M14 / 4 Adet |
| APP-KTP 125 | 145*160 | 200 | M14 / 4 Adet |
| APP-KTP 150 | 175*190 | 200 | M14 / 4 Adet |
| APP-KTP 175 | 205*215 | 200 | M14 / 4 Adet |
| APP-KTP 200/1 | 215*230 | 200 | M14 / 4 Adet |
| APP-KTP 200/2 | 230*243 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 200/3 | 240*255 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 250/1 | 270*285 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 250/2 | 285*300 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 300/1 | 320*330 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 300/2 | 340*355 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 350/1 | 370*380 | 200
300 |
M14 / 4 Adet
M14 / 6 Adet |
| APP-KTP 350/2 | 395*410 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 400/1 | 425*435 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 400/2 | 450*465 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KPT 500 | 555*565 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 600 | 675*685 | 200
300 400 |
M14 / 4 Adet
M14 / 6 Adet M14 / 8 Adet |
| APP-KTP 700 DEN APP-KTP 3400 KADAR İSTEĞE BAĞLI ÜRETİM SORUNUZ | |||
| Liste dışında da özel boru çaplarına göre imalat yapılmaktadır. | |||
