APP-F/GGG
Döküm Flanşlı Boru Bağlantı Adaptörü
Kullanım Alanları
- Her cins boruya flanşlı bağlantı yapılmasında,
- Her cins mevcut boruya hat vanası atılmasında,
- Vana, debimetre v.b. gibi aksesurlarda çok ekonomik ve pratik demontaj parçası olarak,
- Suyu tamamen kesilemeyen (kaynak yapma imkanı olmayan) borularda, vana , debimetre v.b. gibi akesuarların montajında,
Deniz suyu, tuzlu ve asitik ortamlarda paslanmaz krom nikel isteyiniz.
Montaj Yöntemi
- Tamir edilecek yada birleştirilecek borunun dış çapına göre, hangi tip “APP-F” flanşlı boru bağlantı adaptörü kullanılacağı belirlenir.
- Flanşlı boru bağlantı adaptörü önce bağlantı yapılacak boruya tamamen geçirildikten sonra montajı yapılacak diğer flanşlı parçaya (vana, kör flanş, flanşlı TE, PE flanş adatörü vs.) doğru çekilir. Flanşların arasına yaprak conta konularak bağlantısı yapılır.
- Dengeli şekilde karşılıklı cıvatalar sıkılır. Burada dikkat edilmesi gereken husus baskı flanşı ile boru arasında kalan mesafenin her yerde mümkün olduğunca eşit bırakılması hususudur.
- Sıkma işlemi bağlantı adaptörü boru üzerinde elle döndürülmeyecek hale gelinceye kadar devam eder. Amaç contanın boruyu kavramasıdır.
- Daha sonra hatta su verilir. Eğer sızıntı meydana gelirse sıkma işlemi sızıntı kesilinceye kadar devam eder.
Ürünü Oluşturan Parçalar
| GGG 40 Sfero Döküm Baskı Flanşı | 1 Adet |
| Conta Konik Doğal Kauçuk (NR) veya EPDM | 1 Adet |
| Adaptör Boru | 1 Adet |
| Galvaniz Çelik Kasabaşlı Saplama | 4 Adet (Min) 36 adet (max) |
| Somun ve Pullar | 4 Adet (Min) 36 adet (max) |
| Çelik Düz Flanş PN6-PN10-PN16-PN25-PN40 (TSE-DIN Norm) | 1 Adet |

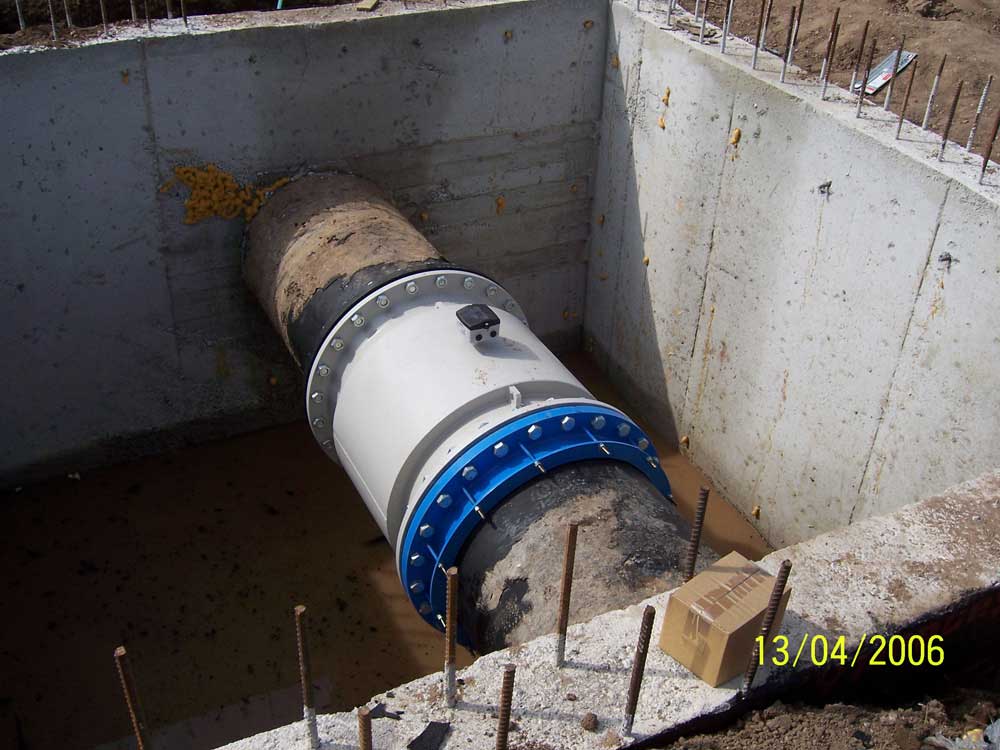

Uygulama Örnekleri
APP-F/GGG Ölçü Tablosu
| CİNSİ | BİRLİKTE UYGULANACAK BORU TİPLERİ |
| APP-F/GGG 50 | 50 MM ÇELİK, 63 MM HDPE, 63 MM PVC |
| APP-F/GGG 80 | 80 AÇB, 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK |
| APP-F/GGG 90 | 110 PVC, 110 HDPE, 80 AÇB |
| APP-F/GGG 100 | 110 PVC, 110 HDPE, 100 AÇB, 100 PİK, 100 ÇELİK, 100 DUKTİL |
| APP-F/GGG 125 | 125 AÇB, 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL |
| APP-F/GGG 150/1 | 160 PVC, 160 HDPE, 150 ÇELİK |
| APP-F/GGG 150/2 | 160 PVC, 160 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB |
| APP-F/GGG 150/3 | 150 AÇB, PN12,5, 200 HDPE, 200 PVC |
| APP-F/GGG 175 | 175 AÇB, 200 ÇELİK |
| APP-F/GGG 200/1 | 225 PVC, 225 HDPE, 200 ÇELİK |
| APP-F/GGG 200/2 | 200 AÇB, 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK |
| APP-F/GGG 200/3 | 200 AÇB, PN 12,5, 250 PVC, 250 HDPE |
| APP-F/GGG 250/1 | 250 DUKTİL, 250 ÇELİK, 250 PİK |
| APP-F/GGG 250/2 | 250 AÇB, 280 PVC, 280 HDPE |
| APP-F/GGG 250/3 | 250 AÇB PN 12,5 |
| APP-F/GGG 300/1 | 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL |
| APP-F/GGG 300/2 | 300 DUKTİL |
| APP-F/GGG 300/3 | 300 AÇB, 355 PVC, 355 HDPE, 350 ÇELİK |
| APP-F/GGG 350/1 | 300 AÇB PN12,5, 350 DUKTİL, 350 PİK |
| APP-F/GGG 350/2 | 350 AÇB, 400 PVC, 400 HDPE, 400 ÇELİK |
| APP-F/GGG 400/1 | 400 DUKTİL, 400 PİK, 400 CTP |
| APP-F/GGG 400/2 | 400 AÇB, 450 PVC, 450 HDPE, 450 ÇELİK |
| APP-F/GGG 500/1 | 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB |
| APP-F/GGG 500/2 | 500 DUKTİL, 500 PİK, 500 CTP |
| APP-F/GGG 500/3 | 500 AÇB, 560 AÇB, 560 HDPE |
| APP-F/GGG 600/1 | 600 ÇELİK, 500 AÇB PN15 |
| APP-F/GGG 600/2 | 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP |
| APP-F/GGG 600/3 | 600 AÇB, 600 AÇB PN12,5 |
| APP-F/GGG 700 DEN APP-F/GGG 3400 KADAR İSTEĞE BAĞLI ÜRETİM SORUNUZ | |
| Flanşların basınç sınıflarını sipariş esnasında bildiriniz. | |
| Her çapa uygun redüksiyonlu Flanşlı Boru Bağlantı Parçası üretilmektedir. | |
| Liste dışında da özel boru çaplarına göre imalat yapılabilmektedir. | |
