APP
Ürün Galerisi
Kullanım Alanları
- Özellikle AÇB ve PİK gibi zor tamiratları olan, her cins boru arızalarında,
- Suyu tamamen kesilemeyen (kaynak yapma imkanı olmayan) borularda,
- İç çapı aynı dış çapı farklı olan farklı tipteki boruların bağlantılarında,
- Yeni döşenen boruların her cins mevcut boruya bağlantısında
- Farklı çap ve cinsteki borular için redüksiyonlu boru bağlantı adaptörü kullanılır.
Deniz suyu, tuzlu ve asitik ortamlarda paslanmaz krom nikel isteyiniz.
Montaj Yöntemi
- Tamir edilecek yada birleştirilecek borunun hangi tip ve çapta boruyla birleştirileceğine karar verilir ve hangi tip “APP” boru bağlantı adaptörü kullanılacağına karar verilir
- Boru bağlantı adaptörü önce mevcut boruya tamamen geçirildikten sonra diğer boruya yaklaştırılır. Sonra adaptör iki boruyu ortalayacak şekilde diğer boruya kaydırılır.
- Dengeli şekilde karşılıklı cıvatalar sıkılır. Burada dikkat edilmesi gereken husus baskı flanşı ile boru arasında kalan mesafenin her yerde mümkün olduğunca eşit bırakılması hususudur.
- Sıkma işlemi, bağlantı adaptörünün boru üzerinde elle döndürülemeyecek hale gelinceye kadar devam eder. Amaç contanın boruyu tamamen kavramasıdır.
- Daha sonra hatta su verilir. Eğer sızıntı meydana gelirse sıkma işlemi sızıntı kesilinceye kadar devam eder.

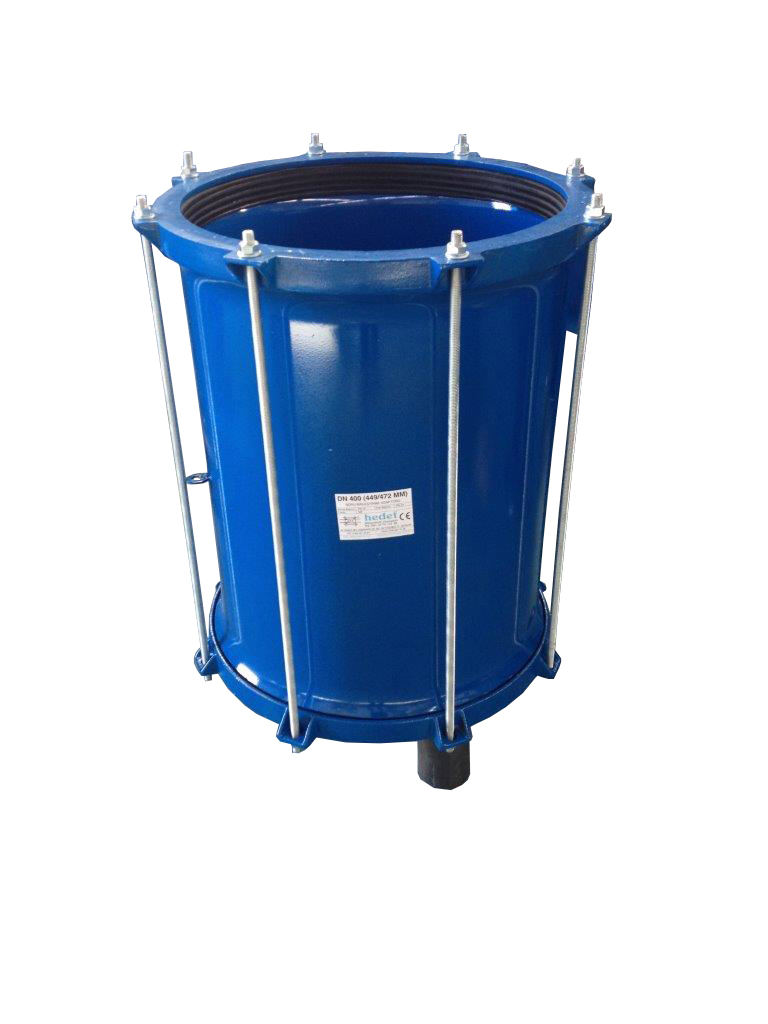

Ürünü Oluşturan Parçalar
| GGG 40 Sfero Döküm Baskı Flanşı | 2 Adet |
| Conta Konik Doğal Kauçuk (NR) veya EPDM | 2 Adet |
| Adaptör Boru | 1 Adet |
| Galvaniz kaplı Çelik Kasabaşlı Civata | 4 Adet (Min) 36 adet (max) |
| Somun ve Pullar | 4 Adet (Min) 36 adet (max) |

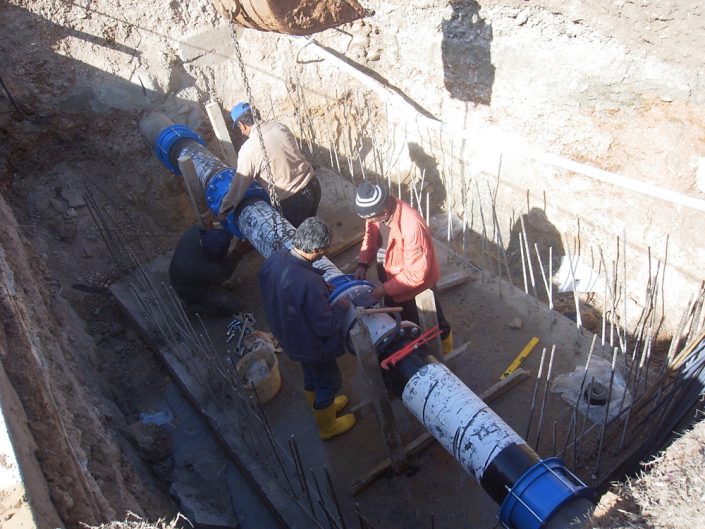

Uygulama Örnekleri
APP Ölçü Tablosu
| CİNSİ | BİRLİKTE UYGULANACAK BORU TİPLERİ (mm.) |
| APP 50 | 50 ÇELİK, 63 HDPE, 63 PVC |
| APP 80 | 80 AÇB (PN 10), 80 ÇELİK, 90 PVC, 90 HDPE, 80 DUKTİL, 80 PİK |
| APP 90 | 110 PVC, 110 HDPE, 80 AÇB (PN 10) |
| APP 100 | 110 PVC, 110 HDPE, 100 AÇB (PN 10), 100 PİK, 100 ÇELİK, 100 DUKTİL |
| APP 125 | 125 AÇB (PN 10), 140 PVC, 140 HDPE, 125 ÇELİK, 125 PİK, 125 DUKTİL |
| APP 150/1 | 160 PVC, 160 HDPE, 150 ÇELİK |
| APP 150/2 | 160 PVC, 160 HDPE, 180 PVC, 180 HDPE, 150 ÇELİK, 150 PİK, 150 DUKTİL, 150 AÇB (PN 10), |
| APP 150/3 | 150 AÇB (PN 12,5), PN12,5, 200 HDPE, 200 PVC |
| APP 175 | 175 AÇB (PN 10), 200 ÇELİK |
| APP 200/1 | 225 PVC, 225 HDPE, 200 ÇELİK, 200 DUKTİL |
| APP 200/2 | 200 AÇB (PN10), 225 PVC, 225 HDPE, 200 DUKTİL, 200 PİK |
| APP 200/3 | 200 AÇB, (PN 12,5) PN 12,5, 250 PVC, 250 HDPE |
| APP 250/1 | 250 DUKTİL, 250 ÇELİK, 250 PİK |
| APP 250/2 | 250 AÇB (PN 10), 280 PVC, 280 HDPE |
| APP 250/3 | 250 AÇB (PN 12,5) |
| APP 300/1 | 315 PVC, 315 HDPE, 300 PİK, 300 ÇELİK, 300 DUKTİL |
| APP 300/2 | 300 DUKTİL, 300 AÇB (PN 5) |
| APP 300/3 | 300 AÇB (PN 10), 355 PVC, 355 HDPE, 350 ÇELİK |
| APP 350/1 | 300 AÇB (PN12,5), 350 DUKTİL, 350 PİK, AÇB (PN 15) |
| APP 350/2 | 350 AÇB (PN 10), 400 PVC, 400 HDPE, 400 ÇELİK |
| APP 400/1 | 400 DUKTİL, 400 PİK, 400 CTP |
| APP 400/2 | 400 AÇB (PN 10), 450 PVC, 450 HDPE, 450 ÇELİK |
| APP 500/1 | 500 ÇELİK, 500 HDPE, 500 PVC, 450 AÇB (PN 10) |
| APP 500/2 | 500 DUKTİL, 500 PİK, 500 CTP |
| APP 500/3 | 500 AÇB (PN 10), 560 PVC, 560 HDPE |
| APP 600/1 | 600 ÇELİK, 500 AÇB (PN15) |
| APP 600/2 | 600 DUKTİL, 600 PİK, 630 PVC, 630 HDPE, 600 CTP |
| APP 600/3 | 600 AÇB (PN 10), 600 AÇB (PN12,5) |
| APP 700 | AÇB, ÇELİK, DUKTİL, CTP, PE, PİK |
| APP 800 | AÇB, ÇELİK, DUKTİL, CTP, PE, PİK |
| APP 900 | AÇB, ÇELİK, DUKTİL, CTP, PE, PİK |
| APP 1000 | AÇB, ÇELİK, DUKTİL, CTP, PE, PİK |
| APP 1200 | ÇELİK, DUKTİL, CTP, PE |
| APP 1400 | ÇELİK, DUKTİL, CTP, PE |
| APP 1600 | ÇELİK, DUKTİL, CTP, PE |
| APP1600-3400 | ÇELİK, DUKTİL, CTP |
| Liste dışında da özel boru çaplarına göre imalat yapılmaktadır. | |
