APP-AÇB/KTA
AÇB Manşon Kolay Tamir Parçası
Kullanım Alanları
- AÇB boru manşonlarının sağlam olup, contasından su kaçıran arızalarda.
Montaj Yöntemi
- Önce contalar manşonun her iki tarafında, borunun üzerine sarılarak yapıştırılır.
- Yarım ay şeklinde bulunan baskı kapakları borunun altından ve üstünden geçirilerek manşonun her iki tarafında birbirlerine sabitlenir.
- Baskı kapaklarından karşılıklı geçirilen cıvatalar sızıntı kesilinceye kadar karşılıklı sıkılır.
Ürünü Oluşturan Parçalar
| Yarım Ay Baskı Flanşı | 4 Adet |
| Conta Konik Doğal Kauçuk (NR) veya EPDM | 2 Adet |
| Galvaniz Çelik Kasabaşlı Saplama | 4 Adet (Min) 36 adet (max) |
| Somun ve Pullar | 4 Adet (Min) 36 adet (max) |

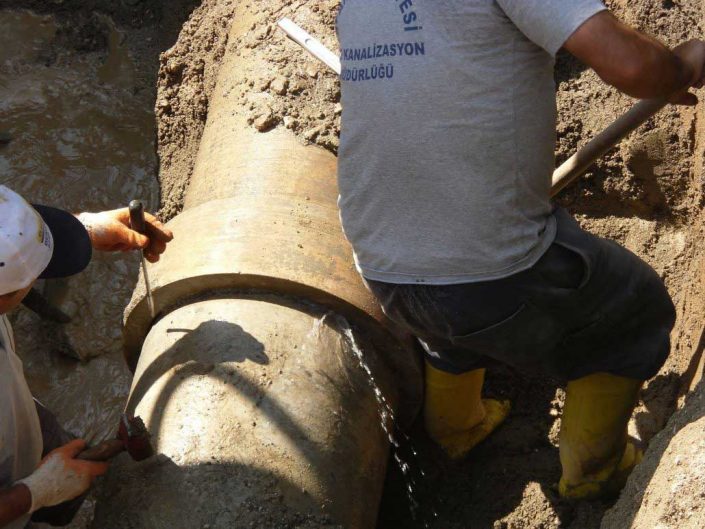

Uygulama Örnekleri
APP-AÇB/KTA Ölçü Tablosu
| ÇAPI | PN 2,5 | PN 5 | PN 7,5 | PN 10 | PN 12,5 | PN 15 | PN 17,5 |
| 100 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 125 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 150 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 175 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 200 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 250 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 300 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 350 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 400 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 450 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 500 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 600 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 700 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 800 | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 900 | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| Liste dışında özel boru çaplarına göre imalat yapılmaktadır. | |||||||
